操作手册 3-8 1) 通过手动控制开动传送马达， 检查滑轮旋转是否 顺畅。 2) 若旋转不顺畅、或不旋转时， 请更换滑轮。 1) 请抬起锁定手柄，在看得见 ■ 标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不要 令 安全盖（安全罩）落 下，以免造成伤害 。 1) 请确认弯脚固定爪的 前端。 2) 有磨耗、缺损等时请 更换爪。 爪的类型 品号 使用数 001 40213864 2 002 40213865 2 检查项目 3-1…
操作手册
3-7
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。

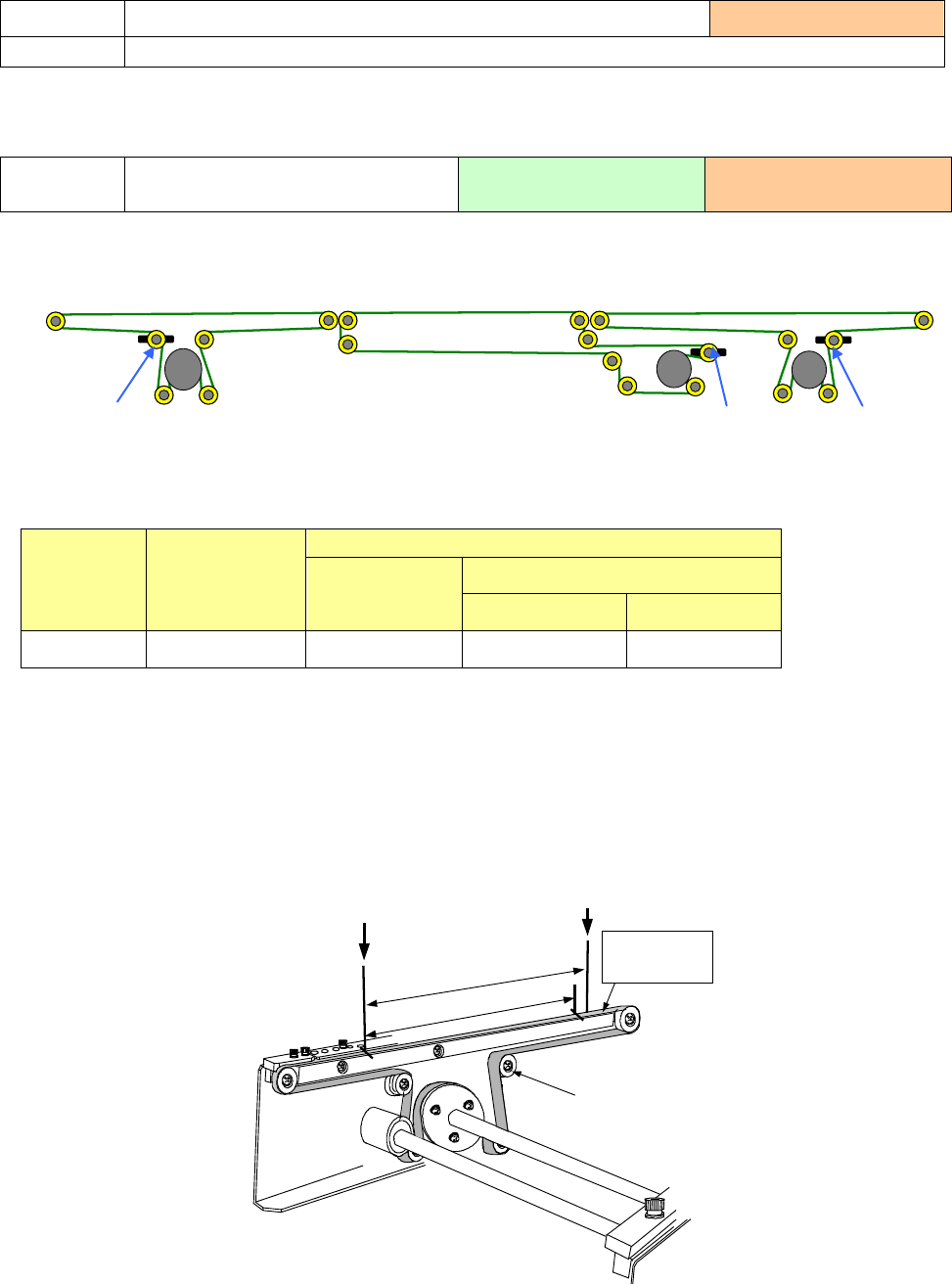

1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2） 松开连接在 A 部分长孔上的皮带张力调节滑轮。
3） 请从传送皮带轮上取下传送带，并更换下列零件编号的传送带。
基板尺寸 ＣＥＮＴＥＲ
ＩＮ・ＯＵＴ
标准
选项
搬送扩张 150 搬送扩张 250
L 40001070
40000863 40011058
40011065
4） 调整传送带的张力。
①在传送带松弛的状态（传送带上没有张力）时，用油笔将两个标记附着在传送带的平坦部分上，距
离“B”为 200 mm。
②将 A 部分的输送带按照与 1）相反的顺序移动，以便拉紧输送带。
将传送轮固定在这两个标记变为 201 mm 的位置。
请注意不要通过在工作台部分上固定皮带张力来抬起传送带导轨 S
③安装完成后，请使用“手动控制”进行操作，确认没有异常噪音，断线等问题。
④请在一周内再次检查紧张情绪。
A
B
200mm
202mm
搬送ベルト
检查项目
3-1-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
A
运输带
操作手册
3-8
1) 通过手动控制开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

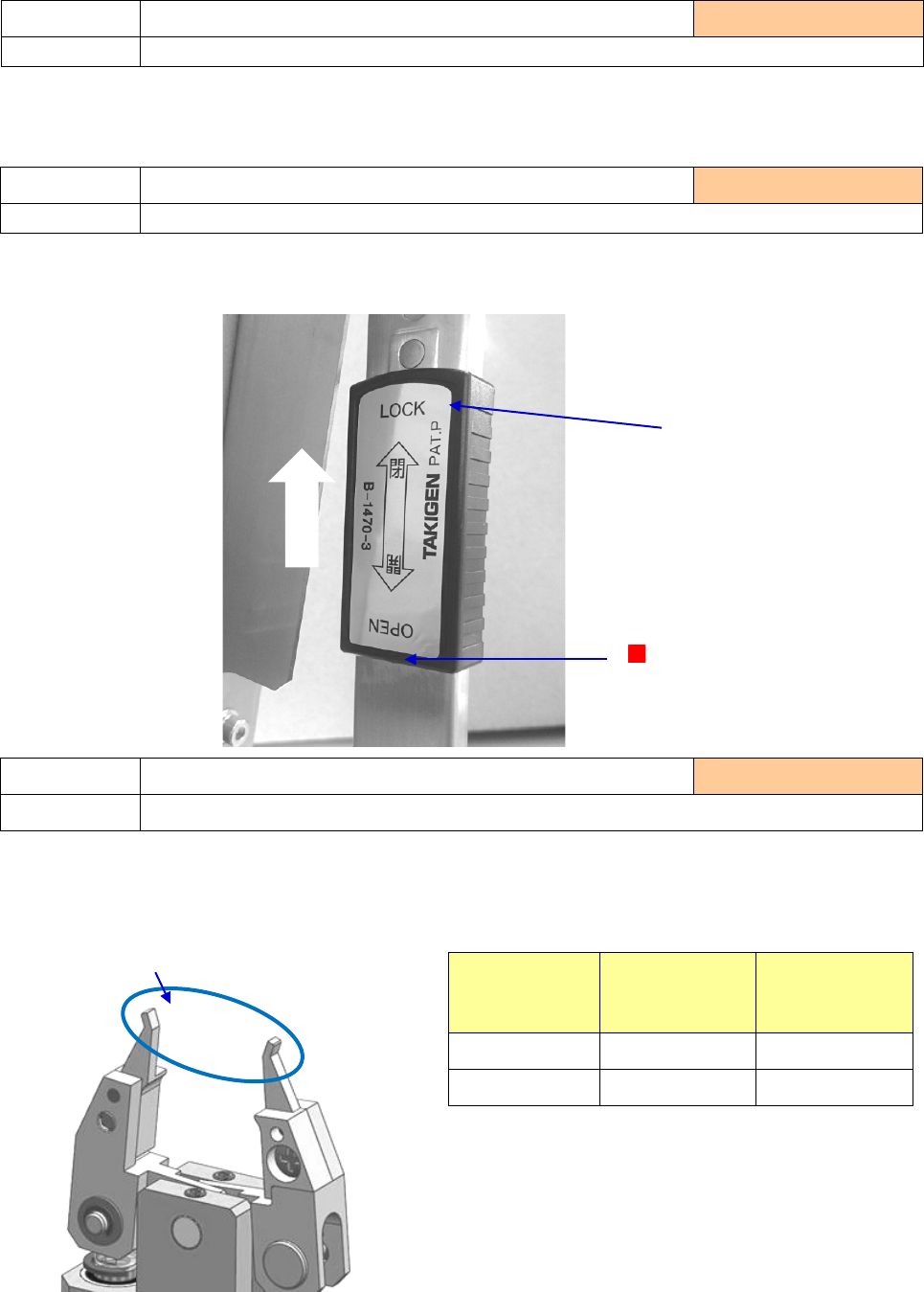

1) 请抬起锁定手柄，在看得见■标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不要令
安全盖（安全罩）落下，以免造成伤害。
1) 请确认弯脚固定爪的前端。
2) 有磨耗、缺损等时请更换爪。
爪的类型 品号 使用数
001 40213864 2
002 40213865 2
检查项目
3-1-7 传送滑轮 ，输送辊
实施频度 ： 每周
检查内容 检查传送滑轮的动作
检查项目
3-1-8 支撑板
实施频度 ：每周
检查内容 检查支撑板的状态
检查项目
3-1-9 弯脚固定单元
实施频度 ：每天
检查内容 确认爪的磨耗、缺损
锁定手柄
标记
锁
定
爪的前端
操作手册
3-9
3-2 清扫

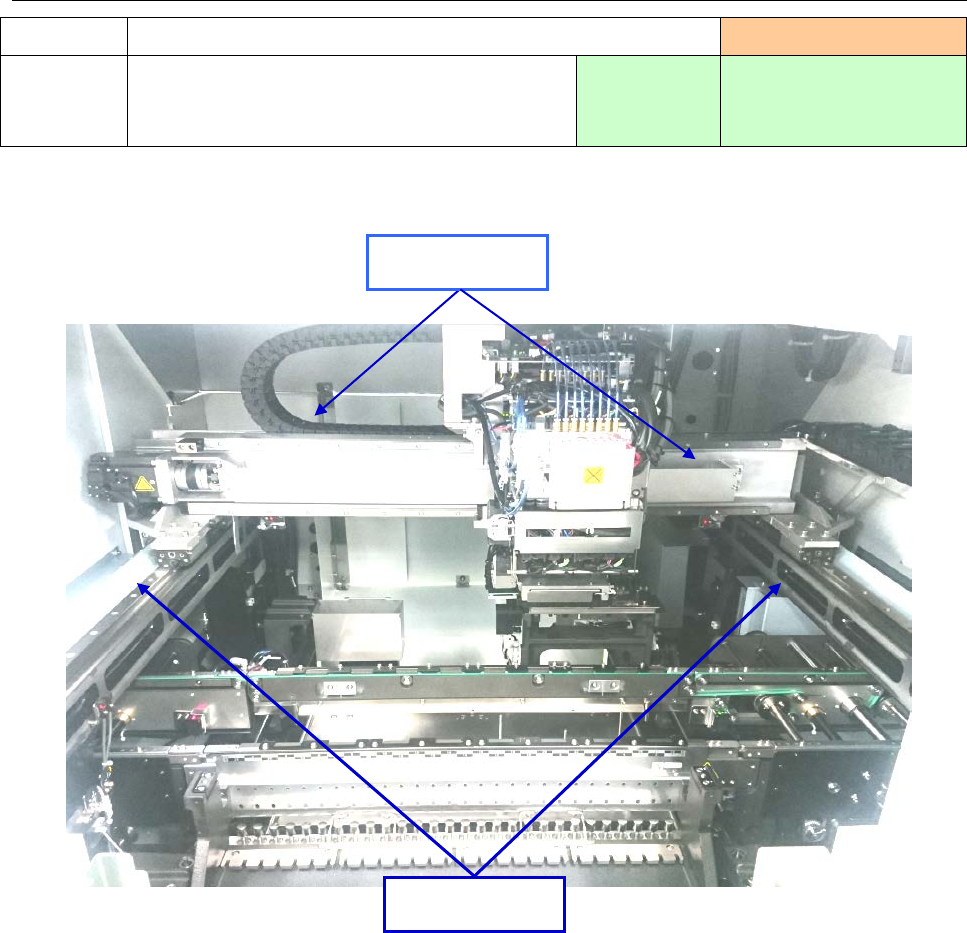

1) 请检查Ｘ轴单元和Ｙ轴单元轨道上有无附着垃圾、灰尘，并清扫干净。
把润滑油擦去后，请涂抹新润滑油。
清扫部位
3-2-1 XY 轴直动单元
实施频度 ：每月
清扫内容 除去轨道、滚珠丝杠上的灰尘、脏润滑油
使用工具 ：
毛刷、抹布
使用润滑油 ：
LM 导轨：6459 润滑油 N
滚珠丝杠：NSL 润滑油
X 轴直动单元
Y 轴直动单元
