1-4-3 操作方法
1-4-3-1 选择命令
选择操作区域的菜单 (蓝点线框内)，可选择命令。

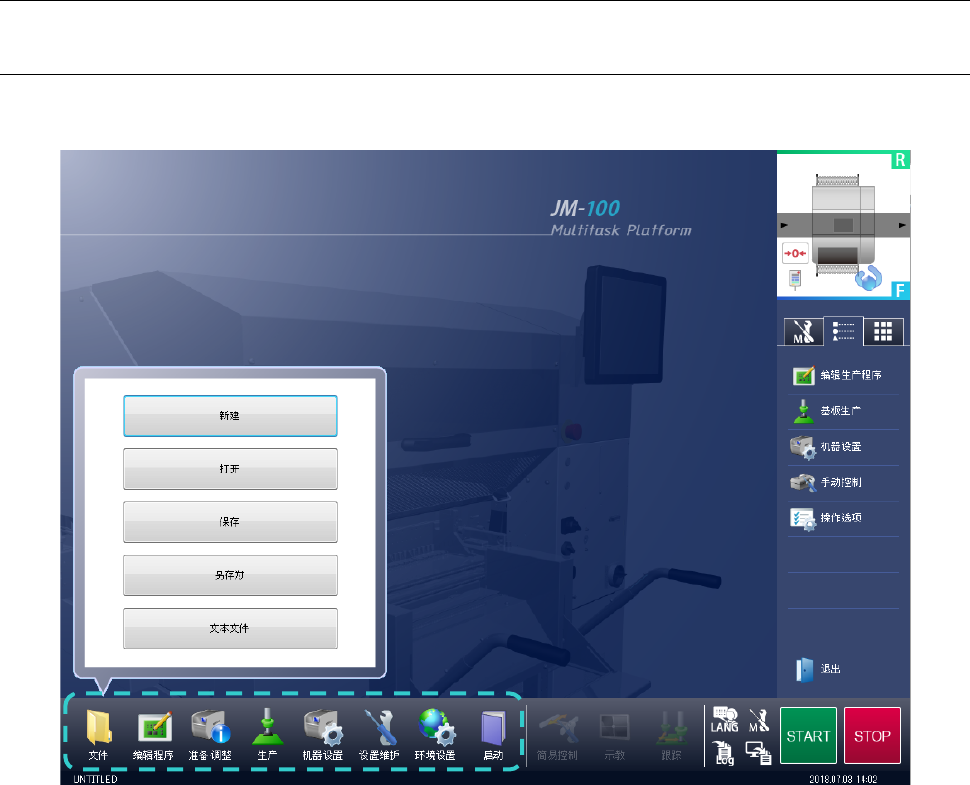

上图为在主画面中选择[文件]，显示子菜单的示例。
从子菜单内选择任意命令按钮，即可执行命令。
上述主要命令的执行方法：按信息区域里的菜单快捷按钮，即可执行命令。
如果应用程序在执行过程中，必需先退出执行中的应用程序，才能执行选择的命令。
操作手册
1-12
1-4-3-2 对话框与控制选项
选择命令后，执行时，若有必要的附加信息, 则会显示出对话框。
对话框中有若干个控制方法, 进行该操作时，还可输入附加信息。
・以下对各种控制方法进行说明。
(1) 按键式按钮（Push Button）
按下按键式按钮后，可即刻执行与按钮内容相关的动作。
(2) 复选框（Check Box）
从各种选项中进行选择，用勾选确定“选中（ON）”、“不选中(OFF)”。必要时可同时勾选多
项。
□ 内为 的项目为有效状态(ON状态)。
选择对象的复选框，可切换选择。
(3) 单选按钮（Radio Button）
从多个项目中选择其中一项时，使用单选按钮。
按钮上带有颜色的，为当前选择的项目。
单选按钮不会出现多个按钮同时选中的状态（按下的状态）。
