第 3 章 安置 第 5 部 XP-142E 机械手册 5-1-2 Edition 1.0 笔记：
第 5 部 第 1章 安置
Edition 1.0 5-1-1 XP-142E 机械手册
Table01S
1. 安置
要点
把水平板放在指定的位置，以确保主机的水平。
此外，需要根据电路板的搬运高度，选用适合的水平板。
单位:mm
电路板搬运高度
900 950 965
水平板的高度
16 60 75
方法

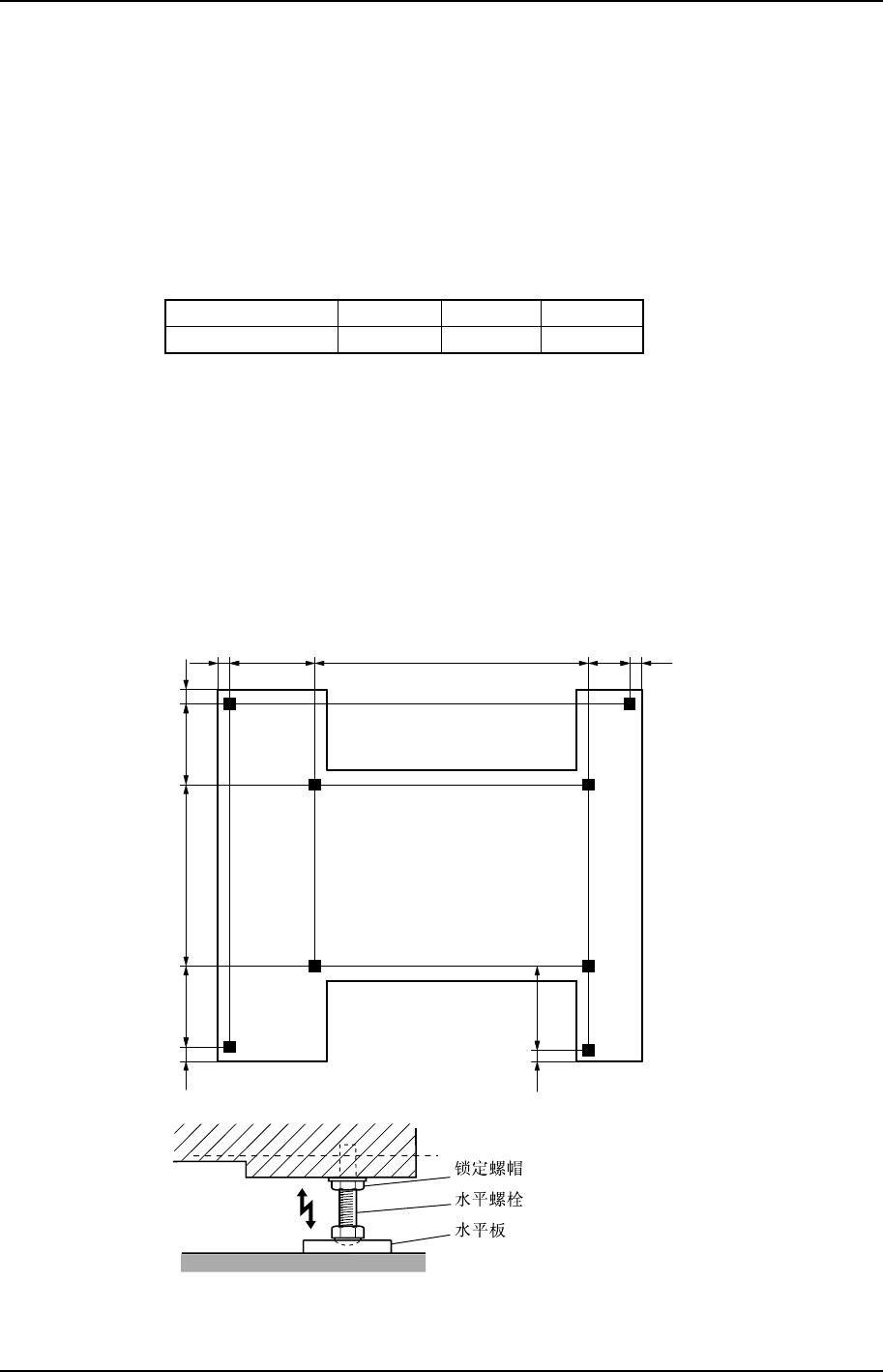

1. 参考下图布置水平板。
2. 把 2 个水平仪装在主机的机座上。(横向和纵向)
3. 转动各个水平螺栓调整高度。
4. 确认电路板的搬运高度、机器的水平度是否正确之后，请把各个锁定螺帽拧紧。
XP1MS001S
(mm)
293 942 143 4141
5050 278624278
29038
第 3 章 安置 第 5 部
XP-142E 机械手册 5-1-2 Edition 1.0
笔记：
第 5 部第2章 压缩空气的供应
Edition 1.0 5-2-1 XP-142E 机械手册
2. 压缩空气的供应
要点
把外部压缩空气供应管接到主机上，并用调节器调整到规定的空气压力(0.5ＭPa)。
XP1MS201S
备注) 机器不附带压缩空气供应管。
方法
压缩空气供应管的连接
1. 关闭压缩空气投入口的阀门手柄。
2. 把压缩空气供应管插入投入口，直到听见“喀嗒”声响为止。
3. 打开阀门手柄。
XP1MS202S
