第 3 部 第2章 注油
Edition 1.0 3-2-3 XP-142E 机械手册
注油要领
从下一页起介绍各个机器部位的注油处。注油时请参考各表及插图。
1. 首先请确认插图内的注油处。
白箭头所指处，请用润滑油涂其表面。
黑箭头所指的是喷油嘴。请用润滑油枪注入润滑油。

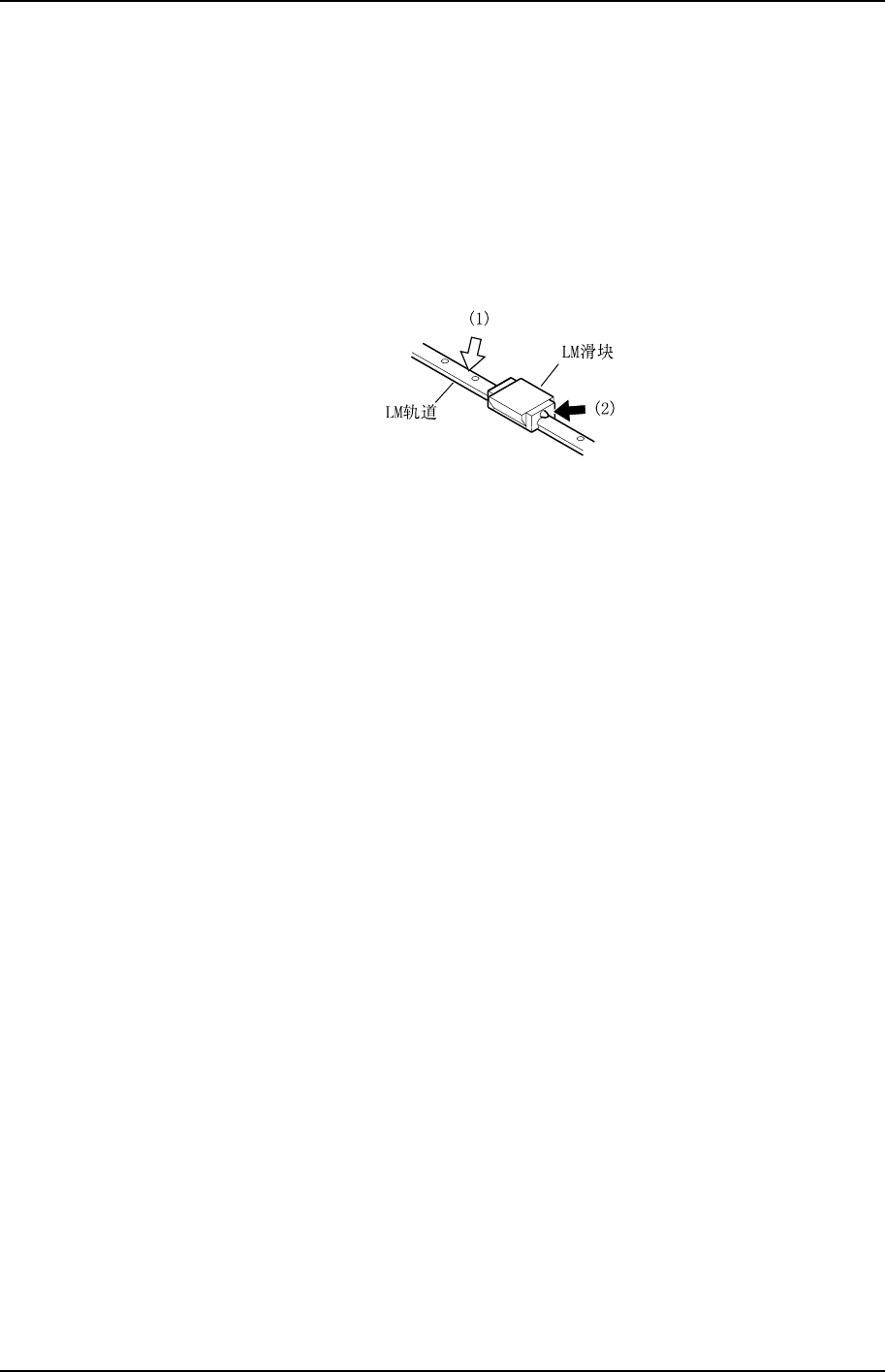

<例>
XP1ML002S
备注) 不带喷油嘴的 LM 挡块，通过挡块和 LM 轨道之间(轴承槽部)涂抹润滑油，付着在轴承
滚珠或辊子上的润滑油，可润滑 LM 挡块的内部。
2. 请根据表中所列，确认所使用的润滑油为哪一种类。
各记号意义如下∶
○∶适量注油、△∶微量涂抹以防止生锈、×∶禁止注油
3. 请按照表中「注油周期」栏里所示的各个周期进行注油。
例如∶每日、每周、每月、每 3 个月是指下列所示的期间。
每日∶ 与运转时间无关经过 1 天(24 小时)时
每周∶ 与运转时间无关经过 7 天时
每月∶ 与运转时间无关经过 1 个月时
每 3 个月∶ 与运转时间无关经过 3 个月时
4. 使用本章末尾的检查用纸，检查操作完成情况。
第2章 注油 第 3 部
XP-142E 机械手册 3-2-4 Edition 1.0
2.1 XY 机械手注油处
润滑油的种类
注油处
DAPHNE EPONEX No.2
注油周期
1
Y 轴滚珠丝杠○ 每 3 个月
2
X 轴滚珠丝杠○ 每 3 个月
3
LM 导轨 ○ 每 3 个月
○∶注油 T002S
插图内的箭头表示注油处。特别是黑箭头为必须用润滑油枪注油的地方。
XP1ML201
(1)
(2)
(3)
(3)
第 3 部 第2章 注油
Edition 1.0 3-2-5 XP-142E 机械手册
2.2 贴装工作头的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
AFC
润滑油
注油周期
4
Z 轴滚珠丝杠○ × 每月
5
花键轴 ○ × 每月
6
齿轮 ○ × 每 3 个月
7
喷嘴上下导轨 × ○ 每周
8
管线轴×○ 每周
○∶注油 ×∶禁止注油 T003S
插图内的箭头表示注油处。
XP1ML202S
(4)
(5)
(6)
(6)
(6)
(7)
(8)
