第 4 章数据传送电缆的接线 (RS- 232C) 第 5 部 XP-142E 机械手册 5-4-2 Edition 1.0 笔记 :

第 5 部第4章数据传送电缆的接线(RS-232C)

Edition 1.0 5-4-1 XP-142E 机械手册

4. 数据传送电缆的接线(RS-232C)

要点

为了传输程序和收集生产记录，主机和主计算机之间，用 RS-232C 电缆来连接。

方法

1. 将主机在主计算机上进行线路描述符的注册。

备注) 有关对线路描述符的注册方法，请参考主计算机的使用说明书。

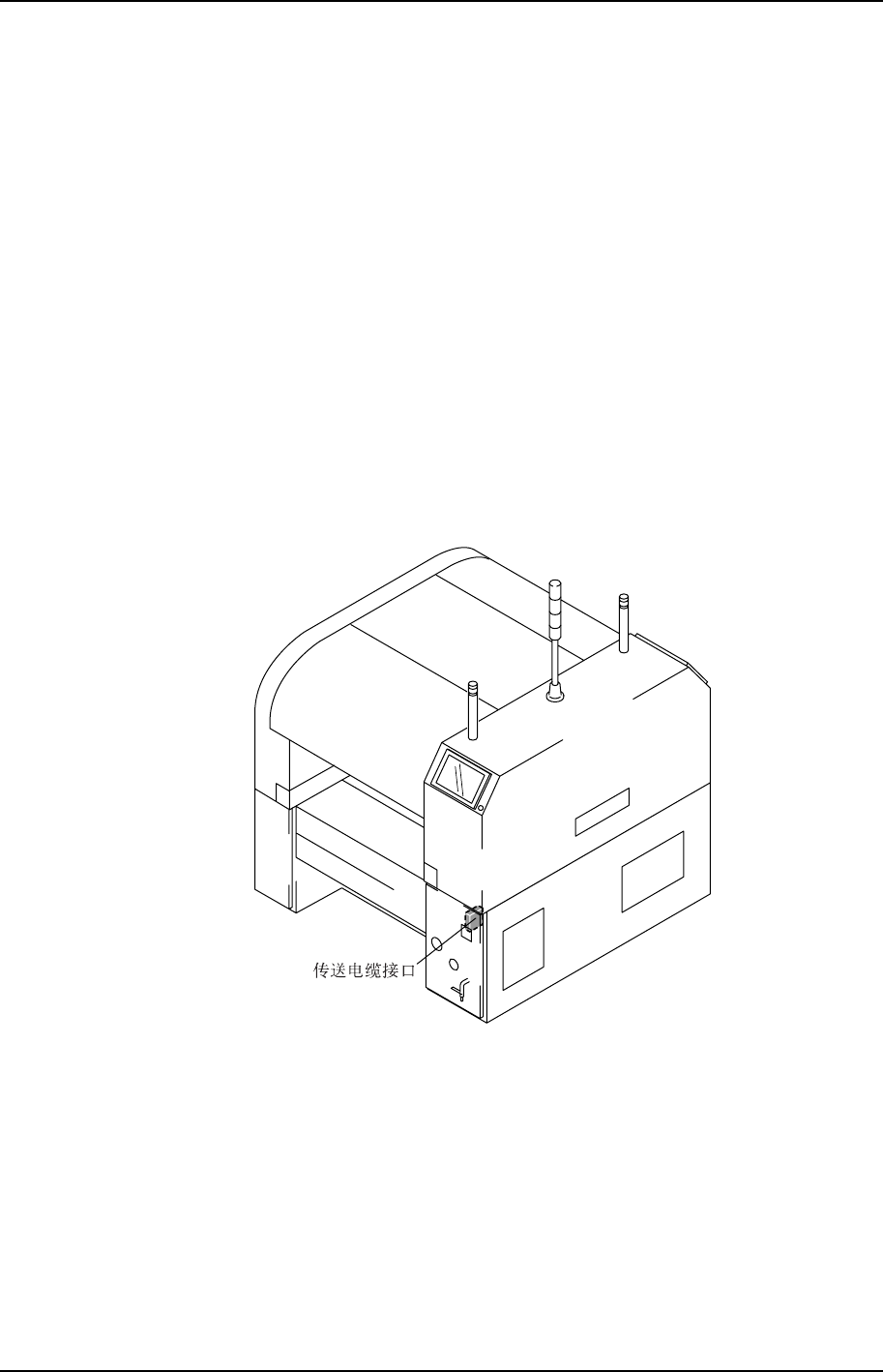

2. 把传送电缆一侧的连接器，接到主计算机上的指定通道端口，并把另一端的连接器接到

传送电缆接口上。

备注) 使用传送电缆以及使用其他接口电缆时，请使用屏蔽电缆。

XP1MS206S

第 4 章数据传送电缆的接线(RS-232C) 第 5 部

XP-142E 机械手册 5-4-2 Edition 1.0

笔记:

第 5 部第5章数据传送电缆的接线(以太网)

Edition 1.0 5-5-1 XP-142E 机械手册

XP1MS207S

5. 数据传送电缆的接线(以太网 )

要点

为了传输程序和收集生产记录，在主机和主计算机之间，用以太网以双股通信电缆(分类 5)

来进行连接。

方法

1. 将主机在主计算机上进行线路描述符的注册。

备注) 有关对线路描述符的注册方法，请参考主计算机的使用说明书。

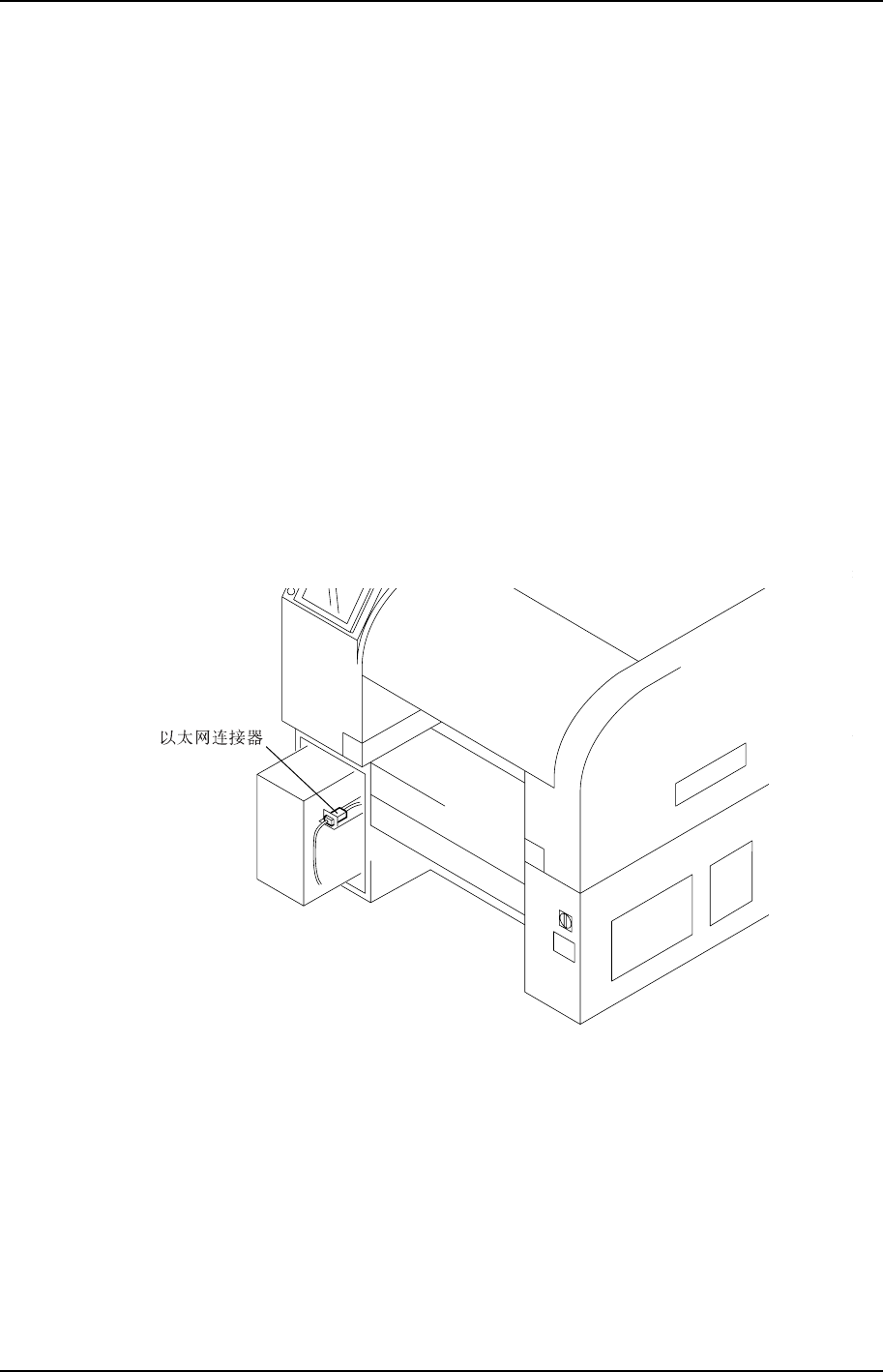

2. 把传送电缆一端的连接器接到主计算机上的指定以太网端口上，并把另一端的连接器

接到以太网连接器上。
