第 3 部 第2章 注油
Edition 1.0 3-2-1 XP-142E 机械手册
2. 注油
注油时的注意事项
1. 操作前请务必切断主电源。
2. 润滑油的添加量应当保持适量。当添加量过多时，会引起飞散，造成污损电路板和机
器内部的原因。特别是当沾污到照相机镜头时，则会成为影像处理错误等引起故障的
原因。在这种情况下，请使用镜头清洁剂等来擦拭掉。
润滑油的种类
所使用的润滑油的特征如下:
种 类特 征
DAPHNE EPONEX
NO.2
出光公司生产的锂基润滑油 ，用于中低速运转中
可动部位的润滑。
AFC 润滑油
以 THK 公司生产的高级合成油为基础的润滑油，
用于高速运转中可动部位的润滑。
BIRAL T&D
喷雾式油剂，用于防锈或比较低速运转、低负 荷
的可动部位的润滑。
T011S
第2章 注油 第 3 部
XP-142E 机械手册 3-2-2 Edition 1.0
GRSKIT01S

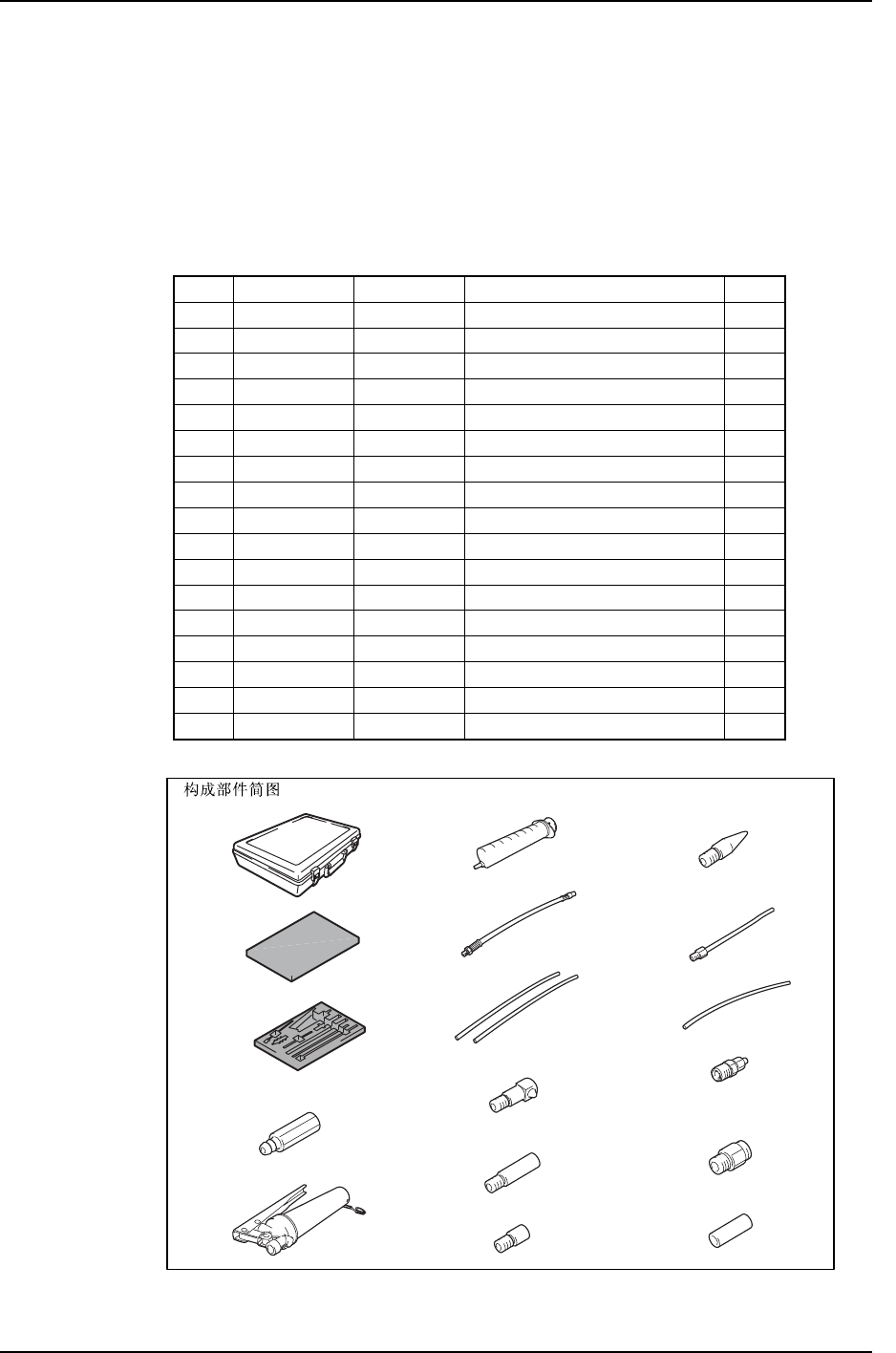

注油枪配套工具的介绍
敝社销售 FUJI 几乎所有型号机器的注油枪配套工具。这一配套工具，除 了泵以外还附有给
各种润滑油接头相匹配的喷油嘴。因此仅用这套工具就可以方便地在各种地方注油。如果有
意购买请向代理店垂询。
FUJI 注油枪配套工具的构成部件 名 称:富士注油枪配套工具
型 号 :AWPJ8201
No
品 名品 号 规格·型式 数量
1
箱子
PJ EA506J 1
2
薄板
WPJ1271
PE 轻型(海绵)
1
3
薄板
WPJ1281
聚氨基甲氨酯
1
4
竹状管接头
WPJ1261
5
润滑油枪
K1153F
KH-120(带喷油嘴 HSP-1)
1
6
注射器
S2184A JS-S30S 1
7
橡胶管
H5456T SPK-3C 1
8
空气软管
T2063H TU0604B-310mm 2
9
喷油嘴
N5004A
L 型
1
10
喷油嘴
N5005A
N 型
1
11
喷油嘴
N5006A
N-1 型
1
12
喷油嘴
N5007A
P 型
1
13
喷油嘴
N5008A
U 型
1
14
软管
T2061E
PTFE 软管 2×3-150mm
1
15
连接插头
K5030T PN-1/8-PT1/8-BS 1
16
连接头
S2176B TS6-01 1
17
套管
S3084A 40-13 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
GRSKIT02S
第 3 部 第2章 注油
Edition 1.0 3-2-3 XP-142E 机械手册
注油要领
从下一页起介绍各个机器部位的注油处。注油时请参考各表及插图。
1. 首先请确认插图内的注油处。
白箭头所指处，请用润滑油涂其表面。
黑箭头所指的是喷油嘴。请用润滑油枪注入润滑油。
<例>
XP1ML002S
备注) 不带喷油嘴的 LM 挡块，通过挡块和 LM 轨道之间(轴承槽部)涂抹润滑油，付着在轴承
滚珠或辊子上的润滑油，可润滑 LM 挡块的内部。
2. 请根据表中所列，确认所使用的润滑油为哪一种类。
各记号意义如下∶
○∶适量注油、△∶微量涂抹以防止生锈、×∶禁止注油
3. 请按照表中「注油周期」栏里所示的各个周期进行注油。
例如∶每日、每周、每月、每 3 个月是指下列所示的期间。
每日∶ 与运转时间无关经过 1 天(24 小时)时
每周∶ 与运转时间无关经过 7 天时
每月∶ 与运转时间无关经过 1 个月时
每 3 个月∶ 与运转时间无关经过 3 个月时
4. 使用本章末尾的检查用纸，检查操作完成情况。
