第3章 消耗品的更换 第 3 部
XP-142E 机械手册 3-3-2 Edition 1.0
3.2 搬运轨道传送带的更换
方法
警告
操作前请务必切断主电源。
1. 拧松固定螺丝，使杆轴进行滑动。
XP1MR202S
2. 拧松固定张紧轮的螺栓，来松驰传送带的张紧度。
3. 一面注意防止弹簧跳出，一面卸掉搬运轨道外侧的轴环，并卸下侧板 A、B。
XP1MR203S
4. 拧下固定搬运轨道气缸的螺丝(2 处)，卸下侧板 C、D。
第 3 部 第3章 消耗品的更换
Edition 1.0 3-3-3 XP-142E 机械手册
5. 将搬运轨道传送带换成新的。
6. 使用张紧度测量计，调整固定张紧轮的固定位置使搬运轨道传送带的张力达到规定的
值。
搬运轨道的张力公差值(振动次数)∶425～445Hz
测定位置∶在搬运轨道传送带的驱动滑轮与张紧轮之间(约 50mm)
张紧轮的紧固转矩∶3.0N·m
XP1MR204S
第3章 消耗品的更换 第 3 部
XP-142E 机械手册 3-3-4 Edition 1.0

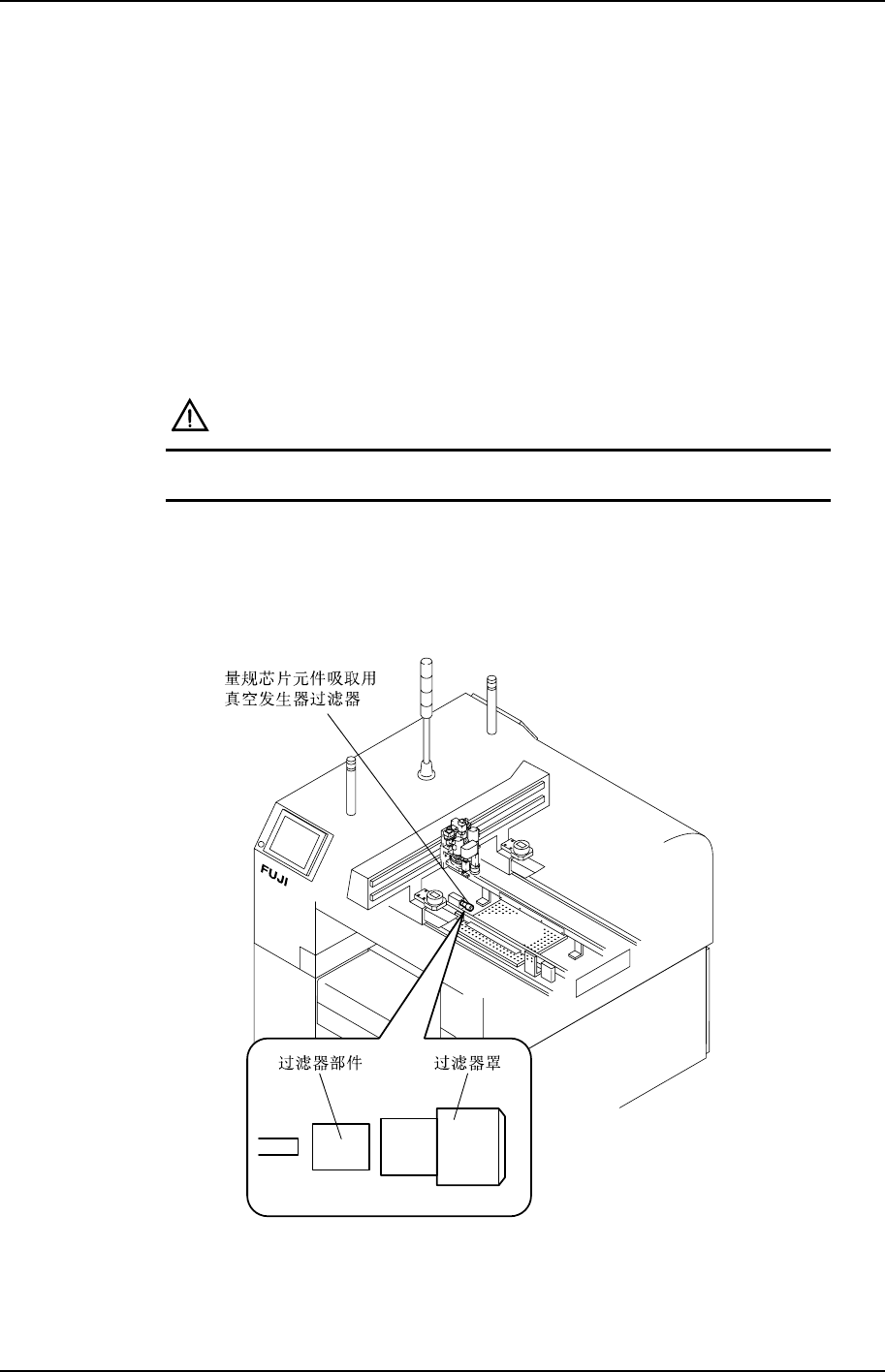

3.3 量规芯片元件吸取用的真空发生器的过滤器的更
换 (每年)
要点
为了对吸取量规芯片元件吸取用的真空发生器防尘而内置过滤器。
定期地更换过滤器，能够保证元件的稳定性。
方法
警告
操作前请务必切断主电源。
1. 反时针松动过滤器并卸下。
2. 请与新的过滤器更换。
XP1MR205S
