第 3 部 第 2 章 注 油 Edition 1.0 3-2-9 XP-142E 机械手册 注 油检查表 润滑油 的 种类 注 油 处 DAPHNE EPONEX No.2 AFC Grease BIRAL T&D 注 油 周期 检查 1 Y 轴 滚珠丝 杠○ ×× 3 个月 2 X 轴 滚珠丝 杠○ ×× 3 个月 3 XY 机械手 LM 导轨 ○ ×× 3 个月 4 Z 轴滚珠丝 杠○ ×× 每 月 5 花键 轴 ○ ××…
第2章 注油 第 3 部
XP-142E 机械手册 3-2-8 Edition 1.0
2.5 F，G 轴注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
注油周期
14
F 轴凸轮部位 ○ 每月
15
F 轴凸轮部位 ○ 每月
○∶注油 T007S

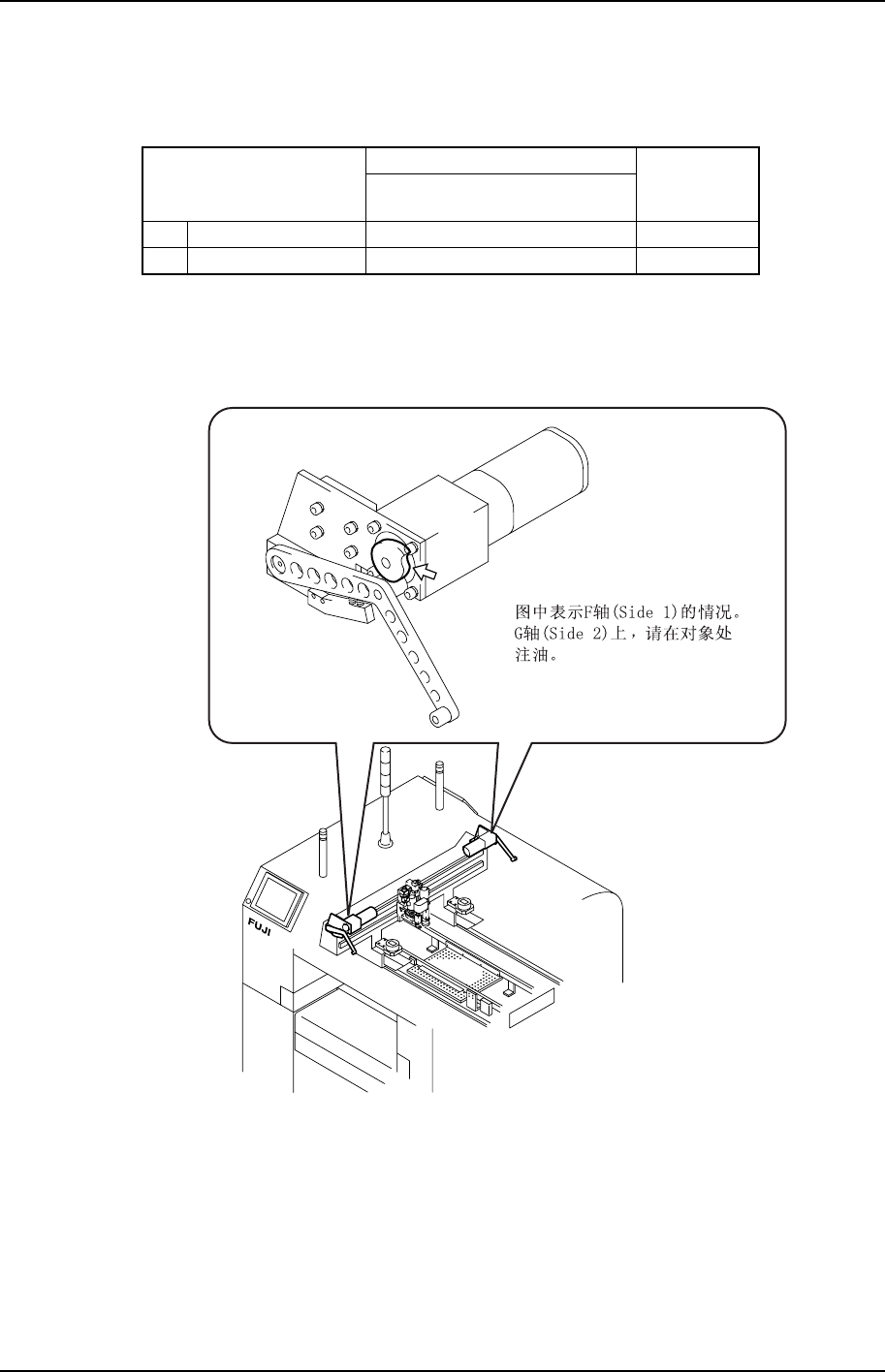

插图内的箭头表示注油处。
XP1ML203S
(14)
(14)
(15)
第 3 部 第2章 注油
Edition 1.0 3-2-9 XP-142E 机械手册
注油检查表
润滑油的种类
注油处
DAPHNE
EPONEX
No.2
AFC
Grease
BIRAL
T&D
注油
周期
检查
1
Y 轴滚珠丝杠○ ××3 个月
2
X 轴滚珠丝杠○ ××3 个月
3
XY 机械手
LM 导轨 ○ ××3 个月
4
Z 轴滚珠丝杠○ ××每月
5
花键轴 ○ ××每月
6
齿轮 ○ ××3 个月
7
喷嘴上下导轨 × ○ × 每月
8
贴装头
管线轴×○ × 每月
9
滚珠丝杠○ ××1 年
10
LM 轨道 ○ ××1 年
11
搬运轨道
搬运轨道链条 ××○ 6 个月
12
连杆臂滑动部 ○ ××每月
13
废料带切刀
LM 轨道 ○ ××每月
14
F 轴 凸轮部位 ○ ××每月
15
G 轴 凸轮部位 ○ ××每月
○∶ 注油 ×∶禁止注油 T010S
第2章 注油 第 3 部
XP-142E 机械手册 3-2-10 Edition 1.0
笔记:
