第 3 部 第 2 章 注 油 Edition 1.0 3-2-5 XP-142E 机械手册 2.2 贴装 工 作 头 的注 油 处 润滑油 的 种类 注 油 处 DAPHNE EPONEX No.2 AFC 润滑油 注 油 周期 4 Z 轴滚珠丝 杠○ × 每 月 5 花键 轴 ○ × 每 月 6 齿轮 ○ × 每 3 个月 7 喷 嘴上下 导轨 × ○ 每周 8 管 线 轴× ○ 每周 ○∶ 注 油 × ∶禁 止注 油 T003S …
第2章 注油 第 3 部
XP-142E 机械手册 3-2-4 Edition 1.0
2.1 XY 机械手注油处
润滑油的种类
注油处
DAPHNE EPONEX No.2
注油周期
1
Y 轴滚珠丝杠○ 每 3 个月
2
X 轴滚珠丝杠○ 每 3 个月
3
LM 导轨 ○ 每 3 个月
○∶注油 T002S
插图内的箭头表示注油处。特别是黑箭头为必须用润滑油枪注油的地方。
XP1ML201
(1)
(2)
(3)
(3)
第 3 部 第2章 注油
Edition 1.0 3-2-5 XP-142E 机械手册
2.2 贴装工作头的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
AFC
润滑油
注油周期
4
Z 轴滚珠丝杠○ × 每月
5
花键轴 ○ × 每月
6
齿轮 ○ × 每 3 个月
7
喷嘴上下导轨 × ○ 每周
8
管线轴×○ 每周
○∶注油 ×∶禁止注油 T003S
插图内的箭头表示注油处。
XP1ML202S
(4)
(5)
(6)
(6)
(6)
(7)
(8)
第2章 注油 第 3 部
XP-142E 机械手册 3-2-6 Edition 1.0

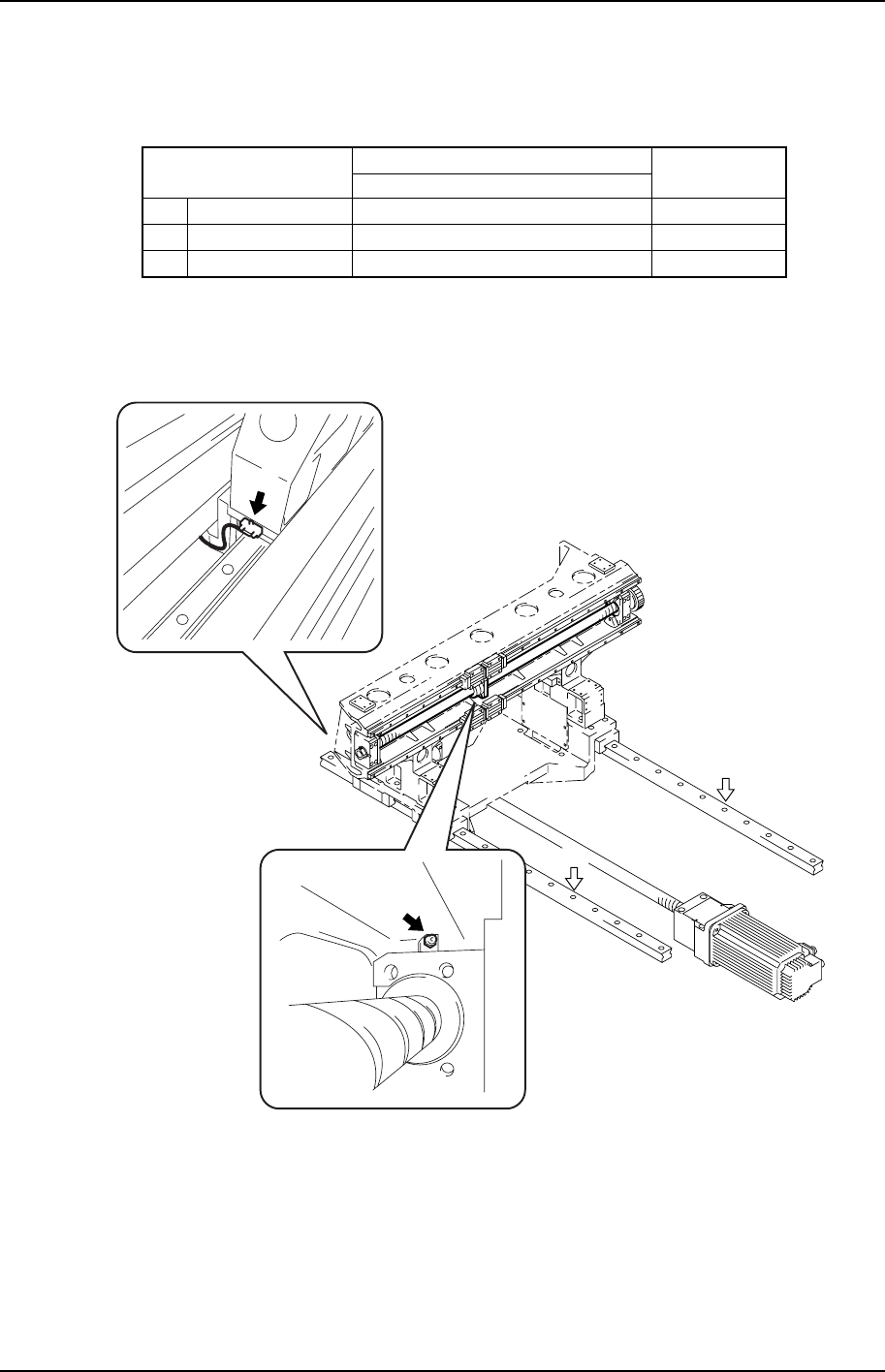

2.3 搬运轨道的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
BIRAL
T&D
注油周期
9
滚珠丝杠○ × 1 年
10
LM 轨道 ○ × 1 年
11
搬送轨道链条 × ○ 6 个月
○∶注油 ×∶禁止注油 T004S
插图内的箭头表示注油处。
XP1ML013
(10)
(11)
(9)
(10)
(10)
(9)
(10)
(11)
