第 3 部 第3章 消耗品的更换
Edition 1.0 3-3-1 XP-142E 机械手册
3. 消耗品的更换
3.1 频闪灯的更换
要点
在频闪灯断丝时进行更换。使用频闪灯时，不要用力抓玻璃部位。
方法
危险
操作前切断主电源，必须等待 5 分钟后拔掉频闪灯电源装置处的插头(2 处)。
1. 拧松下面的固定螺丝(4 处)，卸掉灯罩。
2. 松动螺帽(3 处)，更换频闪灯。
注意) 当装新的频闪灯时，请不要用手直接触摸玻璃部位。如手上的油脂粘附在玻璃部位上时，会成
为缩短频闪灯寿命的原因。
XP1MR201S
第3章 消耗品的更换 第 3 部
XP-142E 机械手册 3-3-2 Edition 1.0
3.2 搬运轨道传送带的更换
方法
警告
操作前请务必切断主电源。
1. 拧松固定螺丝，使杆轴进行滑动。
XP1MR202S
2. 拧松固定张紧轮的螺栓，来松驰传送带的张紧度。
3. 一面注意防止弹簧跳出，一面卸掉搬运轨道外侧的轴环，并卸下侧板 A、B。
XP1MR203S
4. 拧下固定搬运轨道气缸的螺丝(2 处)，卸下侧板 C、D。
第 3 部 第3章 消耗品的更换
Edition 1.0 3-3-3 XP-142E 机械手册
5. 将搬运轨道传送带换成新的。
6. 使用张紧度测量计，调整固定张紧轮的固定位置使搬运轨道传送带的张力达到规定的
值。
搬运轨道的张力公差值(振动次数)∶425～445Hz

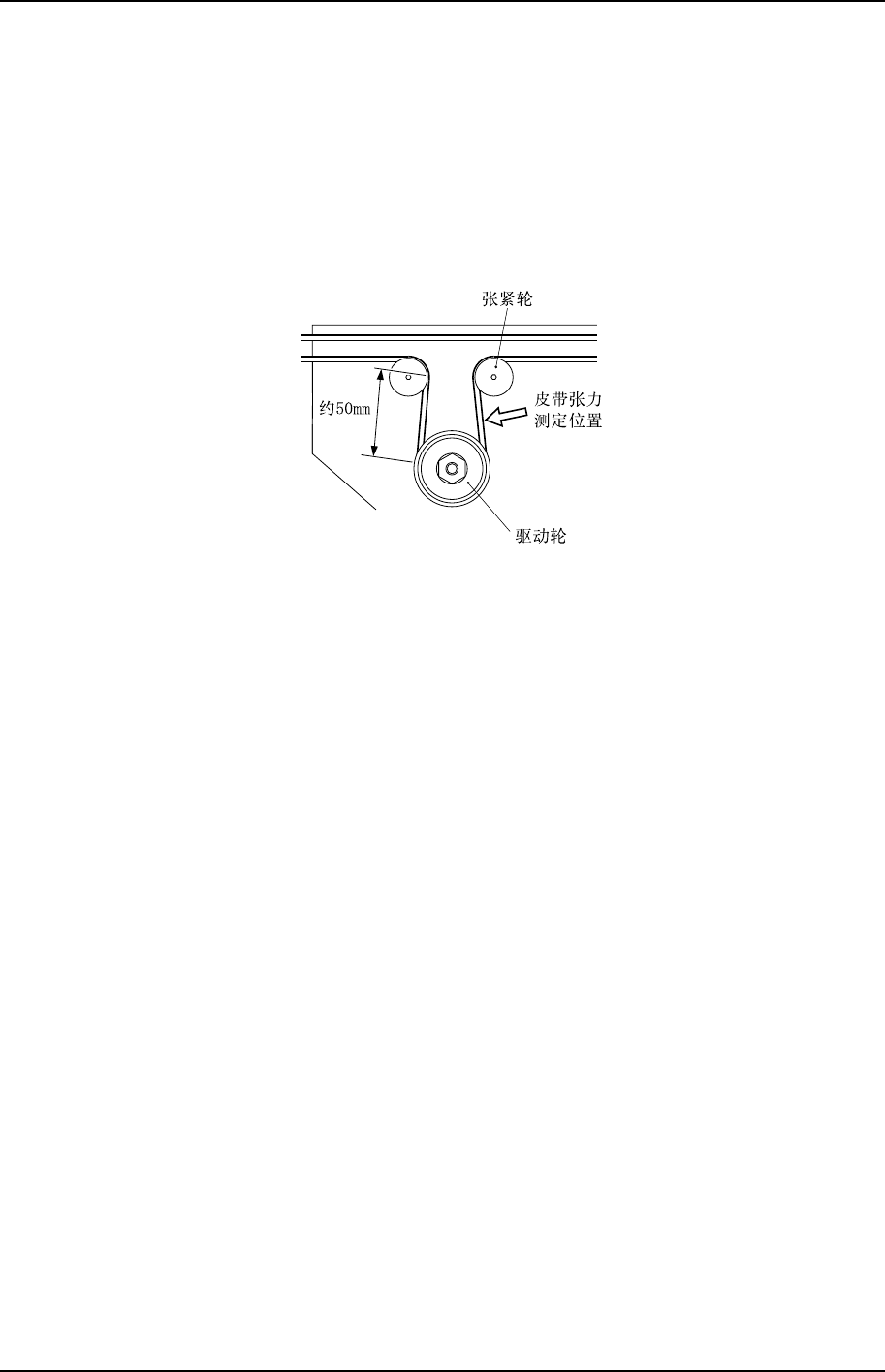

测定位置∶在搬运轨道传送带的驱动滑轮与张紧轮之间(约 50mm)
张紧轮的紧固转矩∶3.0N·m
XP1MR204S
