第 2 章 注 油 第 3 部 XP-142E 机械手册 3-2-6 Edition 1.0 2.3 搬 运 轨道 的注 油 处 润滑油 的 种类 注 油 处 DAPHNE EPONEX No.2 BIRAL T&D 注 油 周期 9 滚珠丝 杠○ × 1 年 10 LM 轨道 ○ × 1 年 11 搬 送 轨道 链 条 × ○ 6 个月 ○∶ 注 油 × ∶禁 止注 油 T004S 插图 内的 箭头表 示注 油 处。 XP1M…
第 3 部 第2章 注油
Edition 1.0 3-2-5 XP-142E 机械手册

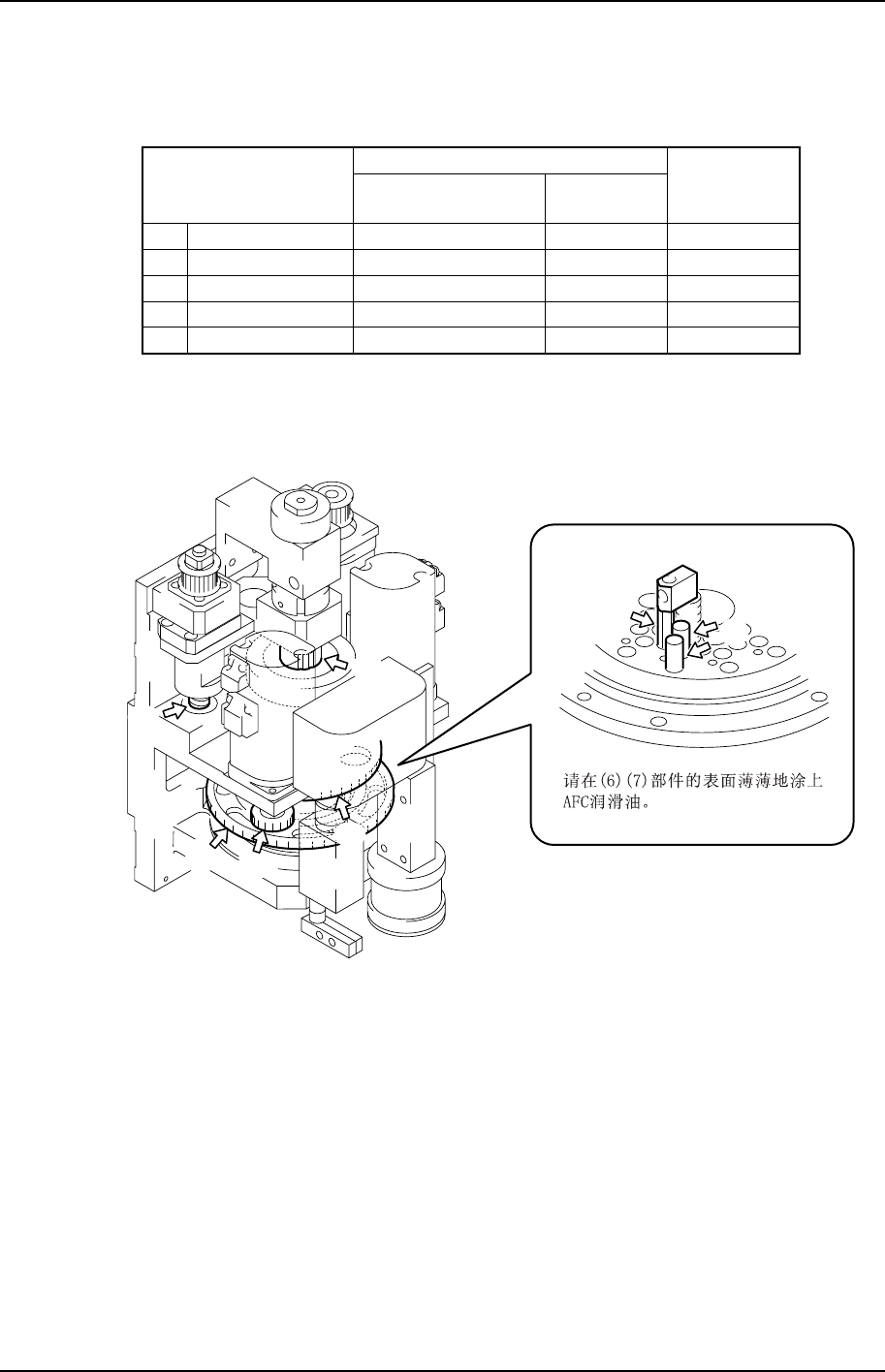

2.2 贴装工作头的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
AFC
润滑油
注油周期
4
Z 轴滚珠丝杠○ × 每月
5
花键轴 ○ × 每月
6
齿轮 ○ × 每 3 个月
7
喷嘴上下导轨 × ○ 每周
8
管线轴×○ 每周
○∶注油 ×∶禁止注油 T003S
插图内的箭头表示注油处。
XP1ML202S
(4)
(5)
(6)
(6)
(6)
(7)
(8)
第2章 注油 第 3 部
XP-142E 机械手册 3-2-6 Edition 1.0

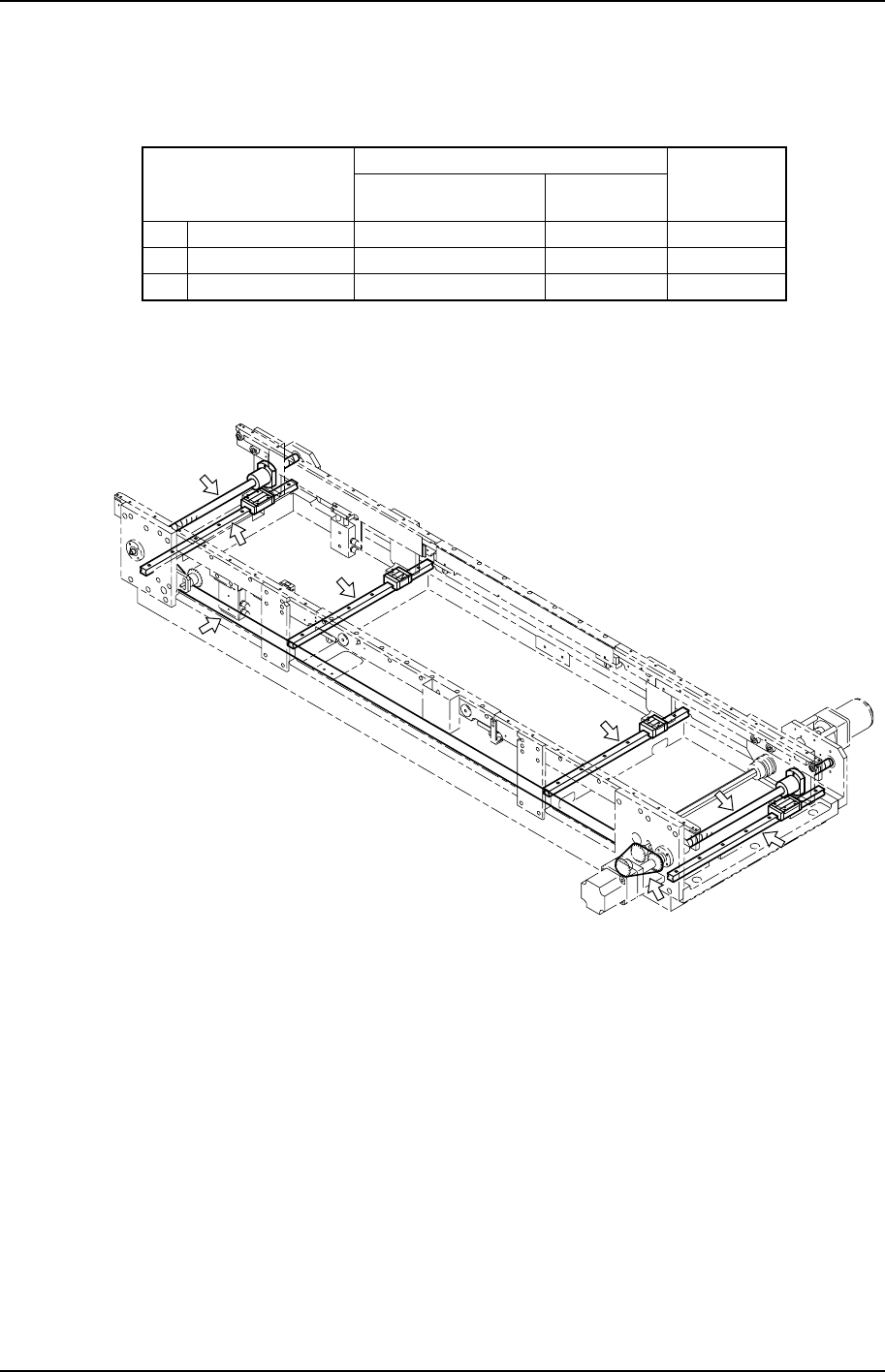

2.3 搬运轨道的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
BIRAL
T&D
注油周期
9
滚珠丝杠○ × 1 年
10
LM 轨道 ○ × 1 年
11
搬送轨道链条 × ○ 6 个月
○∶注油 ×∶禁止注油 T004S
插图内的箭头表示注油处。
XP1ML013
(10)
(11)
(9)
(10)
(10)
(9)
(10)
(11)
第 3 部 第2章 注油
Edition 1.0 3-2-7 XP-142E 机械手册

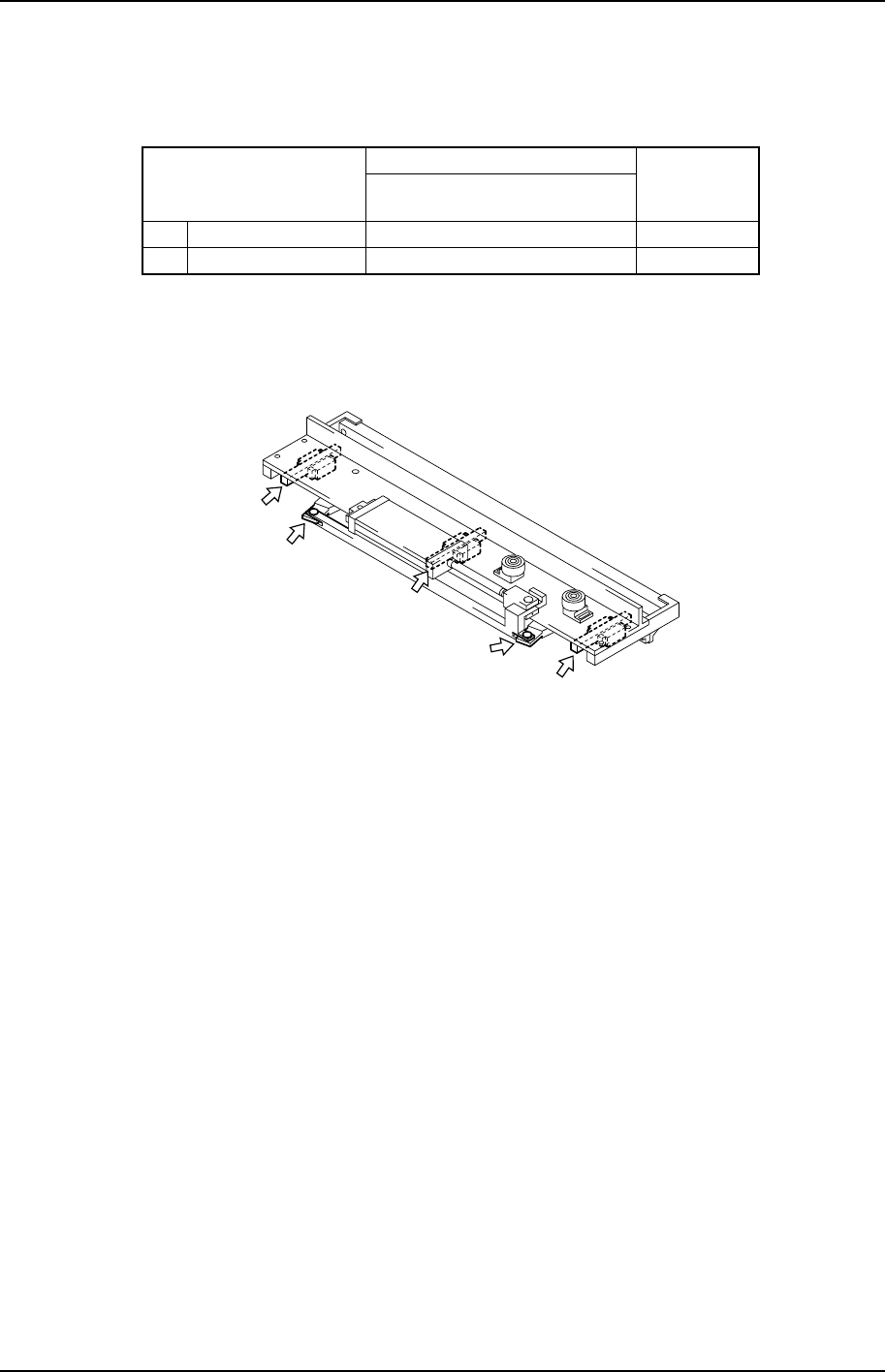

2.4 废料带切刀的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
注油周期
12
连杆臂滑动部 ○ 每月
13
LM 轨道 ○ 每月
○: 注油 T005S
插图内的箭头表示注油处。
XP1ML014
(12)
(13)
(13)
(13)
(12)
