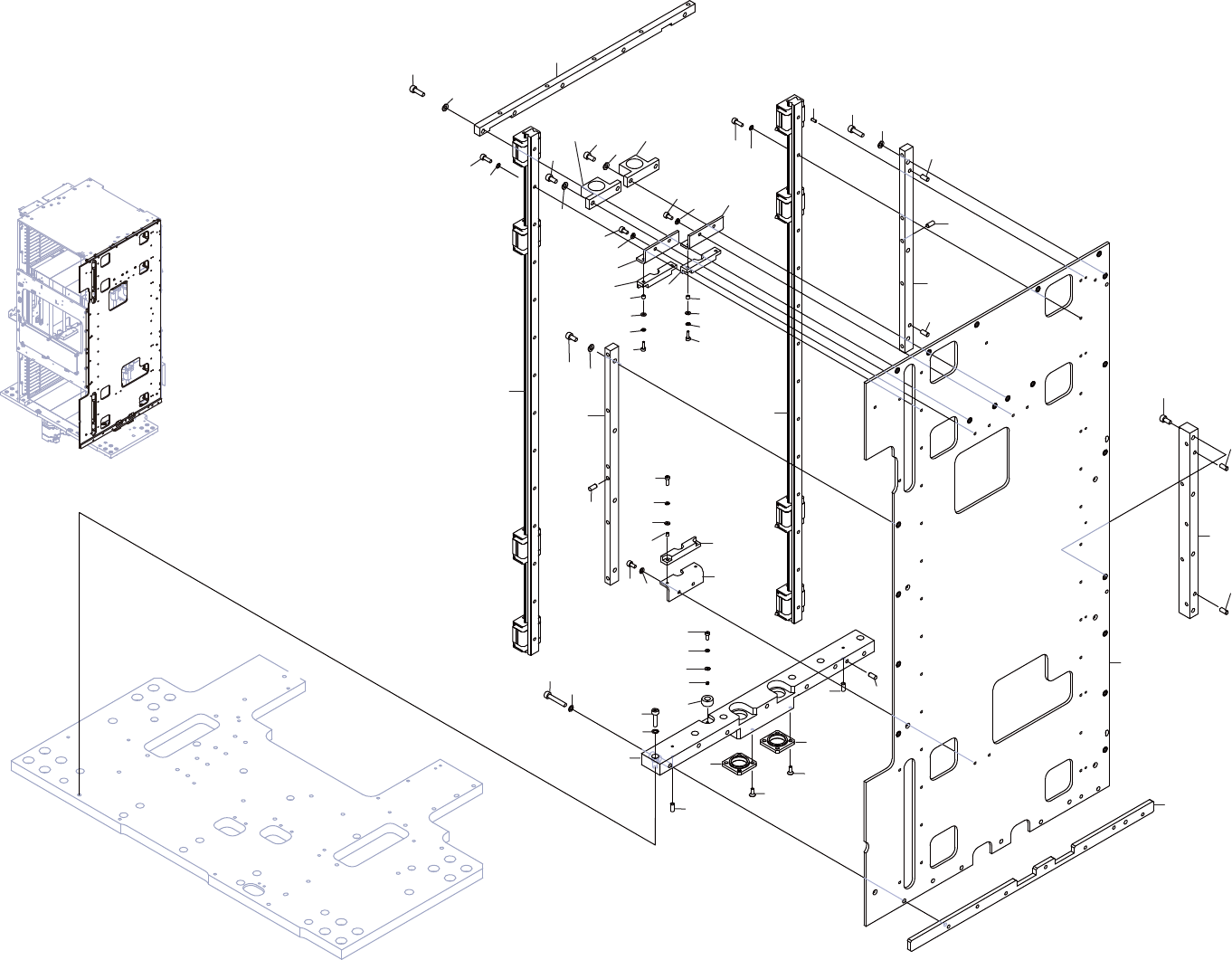

TOWER 1/
ࢱ࣮࣡
2AGTTH000208
12
PTS- NATULT2- 04
TOWER 1/
タワー 1/
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH000505 1 PLATE, SIDE
プレート サイド
2 2MGTTH008100 1 PLATE
プレート
3 H5427L 7 BOLT, HEX SOCKET
ボルト 六角穴
M05X030(3ｶ ｼﾛ)
4 W1012A 7 WASHER, CONICAL
ワッシャ 皿
M-5-L
5 2MGTTH001603 1 BLOCK
ブロック
6 H20936 3 PIN, PARALLEL
ピン 平行
φ05X12 A種(m6) ｽﾃﾝﾚｽ
7 H5427F 6 BOLT, HEX SOCKET
ボルト 六角穴
M05X020(3ｶ ｼﾛ)
8 W1012A 6 WASHER, CONICAL
ワッシャ 皿
M-5-L
9 PM0HFK1 2 RETAINER, BEARING
押え ベアリング
10 K63523 8 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010(3ｶｼﾛ)
11 2MGTTH002900 1 STOPPER
ストッパ
12 S66384 1 SPACER
スペーサ
CF-302ZE
13 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
14 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
15 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
16 2MHFTG002202 1 BKT, STOPPER
ＢＫＴ ストッパ
17 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
18 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
19 2MHFTG032100 1 STOPPER
ストッパ
20 S3060F 2 SPACER
スペーサ
CF-304ZE
21 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
22 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
23 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
24 2MHFTG002104 2 BKT
ＢＫＴ
25 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
25.1 W1108C 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
26 2MHFTG002202 2 BKT, STOPPER
ＢＫＴ ストッパ
27 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
28 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 2MHFTG032100 2 STOPPER
ストッパ
30 S3060F 4 SPACER
スペーサ
CF-304ZE
31 H54253 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
32 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
33 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
34 2MGTTH019901 1 BLOCK, LOCATING
ブロック 位置決め
35 H20936 1 PIN, PARALLEL
ピン 平行
φ05X12 A種(m6) ｽﾃﾝﾚｽ
36 H54298 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
36.1 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
37 2MGTTH017002 1 BLOCK, LOCATING
ブロック 位置決め
38 H20936 3 PIN, PARALLEL
ピン 平行
φ05X12 A種(m6) ｽﾃﾝﾚｽ
40 H5427C 3 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
42 W1108C 3 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
43 2MGTTH003003 1 BLOCK, LOCATING
ブロック 位置決め
44 H20936 2 PIN, PARALLEL
ピン 平行
φ05X12 A種(m6) ｽﾃﾝﾚｽ
45 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
46 2MGTTH012903 1 BLOCK, LOCATING
ブロック 位置決め
47 H5427C 5 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
49 W1108C 5 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
50 2MGTTH000400 2 GUIDE, RAIL
ガイド レール
51 H2094W 7 PIN, PARALLEL
ピン 平行
φ03X06 A種(m6)
52 H5426M 28 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
