PTS- NATULT2- 04

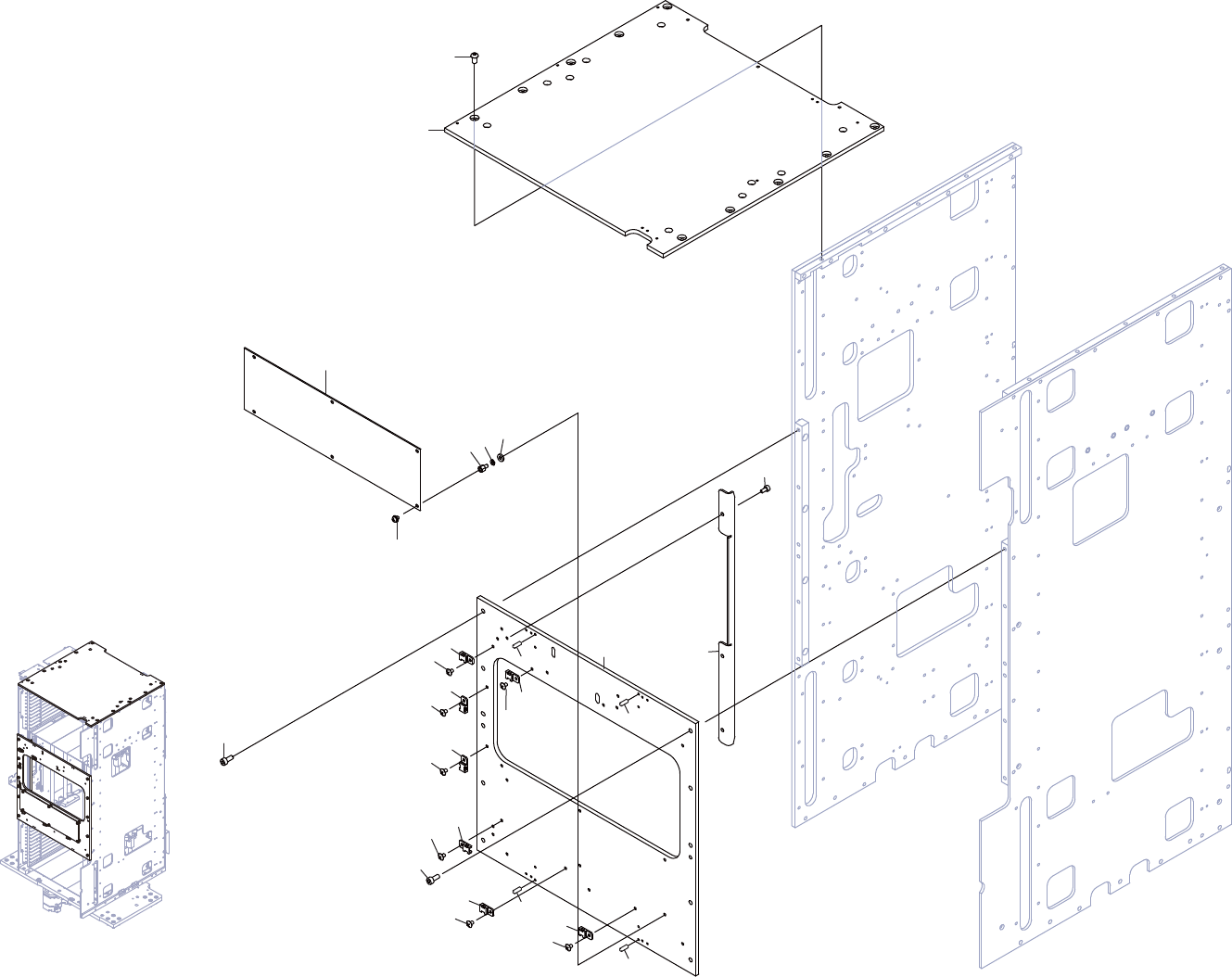

TOWER 4
タワー 4
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH001102 1 PLATE, UPPER
プレート 上
2 K5258X 10 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M05X010(3ｶ ｼﾛ)
3 2MGTTH000804 1 PLATE
プレート
4 H5427B 10 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
5 2MGTTH017100 1 BKT
ＢＫＴ
6 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
7 S2025A 7 SHEET
シート
CTAM1
8 K5172L 7 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
9 XK04380 1 BOARD, PRINTED CIRCUIT
基板 プリント
10 S32439 6 SPACER
スペーサ
BSU-406
11 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
12 W1043C 6 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
13 K5198C 6 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
14 H2048A 8 PIN, SPRING
ピン スプリング
φ3X10
