DUCT & CHUTE DUST BOX 34 2 1 3 4 5 7 8 9 11 12 13 6 6 7 8 9 10 14 16 17 18 19 20 22 23 24 23 24 15 25 26 19 20 21 27 35 35 42 41 30 30 32 33 36 37 38 28 29 29 33 31 2.1 REPLACEMENT PARTS FOR EACH MACHINE 2/ FOR NXT I…
REPLACEMENT PARTS FOR EACH MACHINE 1/
機種別変更部品 1/
2QGTTH000106
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLTE009501 1 BKT
ＢＫＴ
2 2MGTTH010802 1 COVER
カバー
3 N60277 2 NUT, WING
ナット 蝶
M04 2種(ｽﾃﾝﾚｽ)
4 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
6 M60451 2 MAGNET CATCH
マグネットキャッチ
TL-73
7 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
8 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
9 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
10 PM0E8S1 1 PLATE
プレート
11 H5517F 2 BOLT
ボルト
M3X12 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
12 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
13 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
14 PB05HZ2 1 BKT
ＢＫＴ
15 K60060 2 SCREW, COUNTERSUNK
小ネジ 皿
M03x008 TRXﾀﾝﾊﾟsus
16 W1001M 2 WASHER
ワッシャ
VIZS3
17 S3019X 1 SPRING
スプリング
WR8-25
18 S3253D 1 SPRING
スプリング
WR8-20
19 S70474 2 SHAFT
シャフト
LSW6-30-M3-N3-SC0
20 2MDLTC039300 2 COLLAR
カラー
21 H61559 2 BUSHING
ブシュ
MDZB6-8
22 H5517E 2 BOLT
ボルト
M3X6 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
23 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
24 W1087W 2 WASHER
ワッシャ
WSSB10-3-1
25 A1002B 1 ACTUATOR
アクチュエータ
HS9Z-ZC1
26 2MGKBZ001600 2 SCREW, C/R PAN
小ネジ 十穴鍋
27 2MGTTH008002 1 BOX, DUST
ＢＯＸ ダスト
28 2MGTTH010702 1 CHUTE, DISCHARGE
シュート 排出
29 H5426L 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
30 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
31 W1043C 1 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
32 2MGTTH010602 1 CHUTE, DISCHARGE
シュート 排出
33 H5426L 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
34 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
35 W1043C 1 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
36 K5258K 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006(3ｶ ｼﾛ)
37 W1011A 6 WASHER, CONICAL
ワッシャ 皿
M-4-L
38 2MGTTC000102 1 DUCT
ダクト
39 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
40 PS03071 1 SHEET
シート
41 2MGTTE000501 1 COVER
カバー
42 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
95
PTS- NATULT2- 04

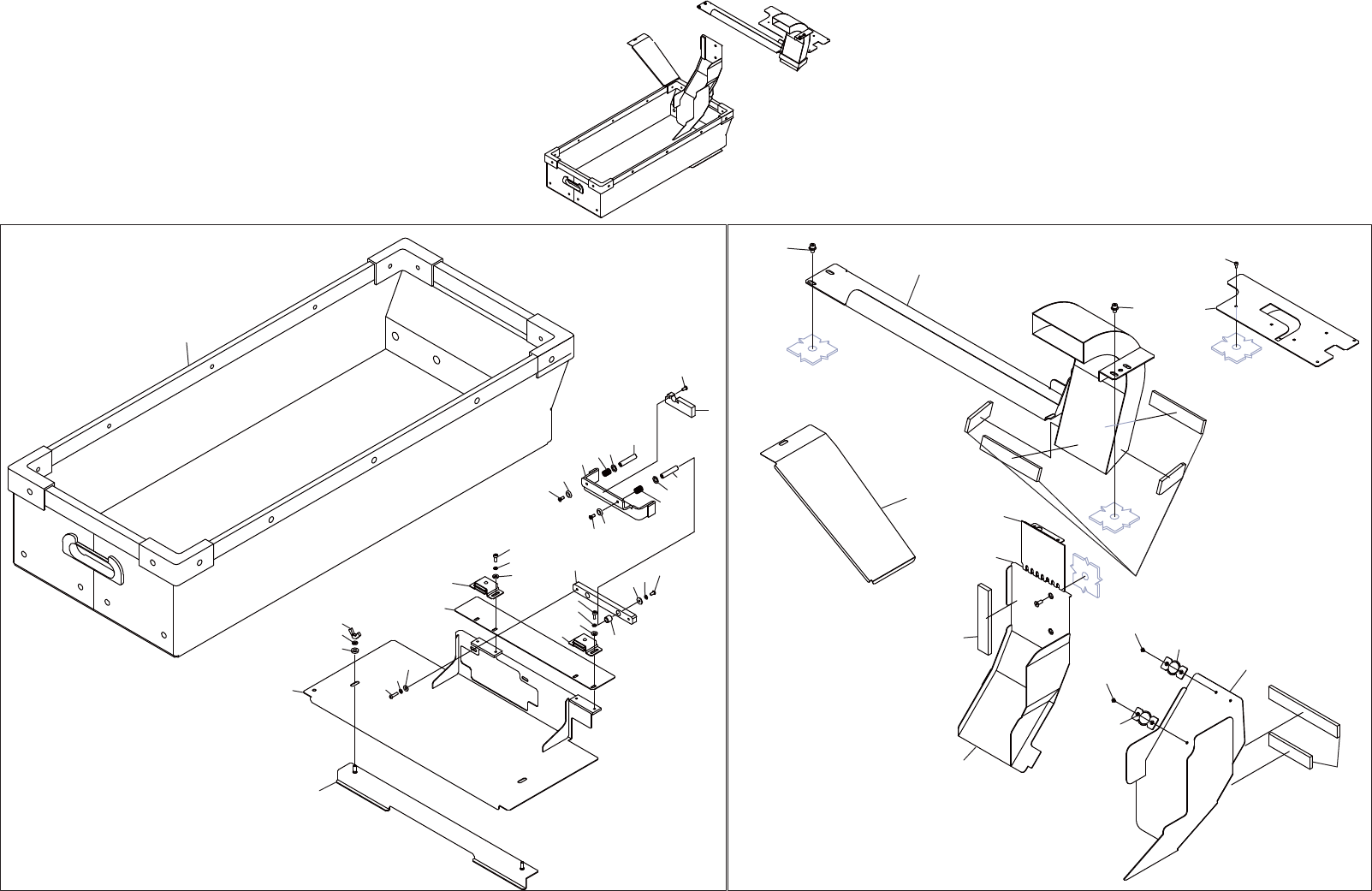

DUCT & CHUTE
DUST BOX
34
2
1
3
4
5
7
8
9
11
12
13
6
6
7
8
9
10
14
16
17
18
19
20
22
23
24
23
24
15
25
26
19
20
21
27
35
35
42
41
30
30
32
33
36
37
38
28
29
29
33
31
2.1
REPLACEMENT PARTS FOR EACH MACHINE 2/
FOR NXT IIIc
ᶵ✀ูኚ᭦㒊ရ
2QGTTH000106
96
PTS- NATULT2- 04
REPLACEMENT PARTS FOR EACH MACHINE 2/
機種別変更部品 2/
2QGTTH000106
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLTE009501 1 BKT
ＢＫＴ
2 2MGZTC000900 1 COVER
カバー
2.1 2MGZTH000500 1 COVER
カバー
3 N60277 2 NUT, WING
ナット 蝶
M04 2種(ｽﾃﾝﾚｽ)
4 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
6 M60451 2 MAGNET CATCH
マグネットキャッチ
TL-73
7 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
8 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
9 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
10 PM0L9Z0 1 PLATE
プレート
11 H5517F 2 BOLT
ボルト
M3X12 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
12 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
13 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
14 H61559 2 BUSHING
ブシュ
MDZB6-8
15 2MGLTE000202 1 BKT
ＢＫＴ
16 H5517E 2 BOLT
ボルト
M3X6 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
17 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
18 W1087W 2 WASHER
ワッシャ
WSSB10-3-1
19 S70474 2 SHAFT
シャフト
LSW6-30-M3-N3-SC0
20 2MDLTC039300 2 COLLAR
カラー
21 S3253D 1 SPRING
スプリング
WR8-20
22 S3019X 1 SPRING
スプリング
WR8-25
23 K60060 2 SCREW, COUNTERSUNK
小ネジ 皿
M03x008 TRXﾀﾝﾊﾟsus
24 W1001M 2 WASHER
ワッシャ
VIZS3
25 M1056N 1 MAGNET SW
マグネットＳＷ
XCS-ZC1
26 2MGKBZ001600 2 SCREW, C/R PAN
小ネジ 十穴鍋
27 2MGZTC000802 1 BOX, DUST
ＢＯＸ ダスト
28 2MGZTC001000 1 CHUTE
シュート
29 M1010R 2 MAGNET CATCH
マグネットキャッチ
TL-359
30 K5169R 4 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.6X005(ｽﾃﾝﾚｽ)
31 2MGZTC000100 1 CHUTE
シュート
32 K63523 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010(3ｶｼﾛ)
33 PS03071 2 SHEET
シート
34 2MGTTC000102 1 DUCT
ダクト
35 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
36 2MGZTC000701 1 PLATE, PARTITION
プレート 仕切り
37 PS03071 1 SHEET
シート
38 2MDLTC046300 1 COVER
カバー
41 2MGTTE000501 1 COVER
カバー
42 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
97
PTS- NATULT2- 04
