A A F F G G H H J J B B C C D D 投 光 受 光 Ａ １ ２ Ａ ８ Ａ ３ Ａ ２ Ａ ４ Ａ ５ Ａ ６ Ａ ７ Ａ ９ Ａ １ ０ Ａ １ １ Ａ １ Ａ ４ Ａ ３ Ａ ５ Ａ ６ Ａ ７ Ａ ８ Ａ ９ Ａ １ ０ Ａ １ １ Ａ １ ２ Ａ １ Ａ ２ A A F F G G J J H H C C B B D D 1 2 2 2 2 2 2 3 3 4 4 5 6 7 8 9 10 11 12…
TOWER 8/
タワー 8/
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH004002 1 BKT, PIPING
ＢＫＴ 配管
2 H5426H 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
3 Y60282 2 UNION
ユニオン
KQ2U04-00A
4 H67967 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3ｶ ｼﾛ)
5 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
6 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
7 2MGTTH021500 3 BKT, CYLINDER
ＢＫＴ シリンダ
8 2MGTTH004100 2 BKT, CYLINDER
ＢＫＴ シリンダ
9 2MGTTH021500 1 BKT, CYLINDER
ＢＫＴ シリンダ
10 H5426L 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
11 S64649 6 CYLINDER, AIR
シリンダ エアー
SMG-L-16-10-K2H3-D
11.1 2AGTTA001901 1 CYLINDER, AIR
シリンダ エアー
T2LS7
11.2 2AGTTA002101 1 CYLINDER, AIR
シリンダ エアー
T2LS9
11.3 2AGTTA002001 1 CYLINDER, AIR
シリンダ エアー
T2LS8
11.4 2AGTTA002201 1 CYLINDER, AIR
シリンダ エアー
T2LS10
11.5 2AGTTA002301 1 CYLINDER, AIR
シリンダ エアー
T2LS11
11.6 2AGTTA002401 1 CYLINDER, AIR
シリンダ エアー
T2LS13
11.7 2AGTTA002901 1 CYLINDER, AIR
シリンダ エアー
T2LS12
11.8 2AGTTA003001 1 CYLINDER, AIR
シリンダ エアー
T2LS14
11.9 2AGTTA002501 1 CYLINDER, AIR
シリンダ エアー
T2LS15
11.11 2AGTTA002701 1 CYLINDER, AIR
シリンダ エアー
T2LS17
11.12 2AGTTA002601 1 CYLINDER, AIR
シリンダ エアー
T2LS16
11.13 2AGTTA002801 1 CYLINDER, AIR
シリンダ エアー
T2LS18
12 K72554 12 CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5E-04A
13 H5426S 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
14 W1011A 12 WASHER, CONICAL
ワッシャ 皿
M-4-L
15 PM03CC1 6 KNUCKLE
ナックル
16 2MGTTH003902 2 HOOK
フック
17 H2186F 4 PIN
ピン
CDGH4-12
18 PM03CD1 2 BLOCK
ブロック
19 H2186F 2 PIN
ピン
CDGH4-12
20 2MGTTH004200 1 PLATE
プレート
20.1 K5357X 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
21 Y60487 2 UNION
ユニオン
KQ2TW04-00A
22 H67967 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3ｶ ｼﾛ)
23 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
24 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
25 H1337K 3 VALVE, SOL
バルブ ＳＯＬ
SY3240-5LOZ
26 M1034F 1 MANIFOLD, AIR
マニホールド エアー
SS5Y3-41-03-C4
27 H5426Z 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
28 H31450 3 PLUG
プラグ
1/8
29 S63104 2 SILENCER
サイレンサ
AN10-01
30 Y60335 1 UNION, HALF
ユニオン ハーフ
KQ2H06-01AS
31 Y60487 2 UNION
ユニオン
KQ2TW04-00A
32 H67967 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3ｶ ｼﾛ)
33 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
34 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
35 Y60219 4 UNION
ユニオン
KQ2T04-00A
36 H5426C 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X040(3ｶ ｼﾛ)
37 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
38 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
31
PTS- NATULT2- 04
AA
FF
GG
HH
JJ
BB
CC
DD
投
光
受
光
Ａ
１
２
Ａ
８
Ａ
３
Ａ
２
Ａ
４
Ａ
５
Ａ
６
Ａ
７
Ａ
９
Ａ
１
０
Ａ
１
１
Ａ
１
Ａ
４
Ａ
３
Ａ
５
Ａ
６
Ａ
７
Ａ
８
Ａ
９
Ａ
１
０
Ａ
１
１
Ａ
１
２
Ａ
１
Ａ
２
AA
FF
GG
JJ
HH
CC
BB
DD
1
2
2
2
2
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
19
19
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
38
38
39
43
43
44
45
45
46
47
49
50
51
52
53
40
40
TOWER 9/
ࢱ࣮࣡
2AGTTH000208
32
PTS- NATULT2- 04

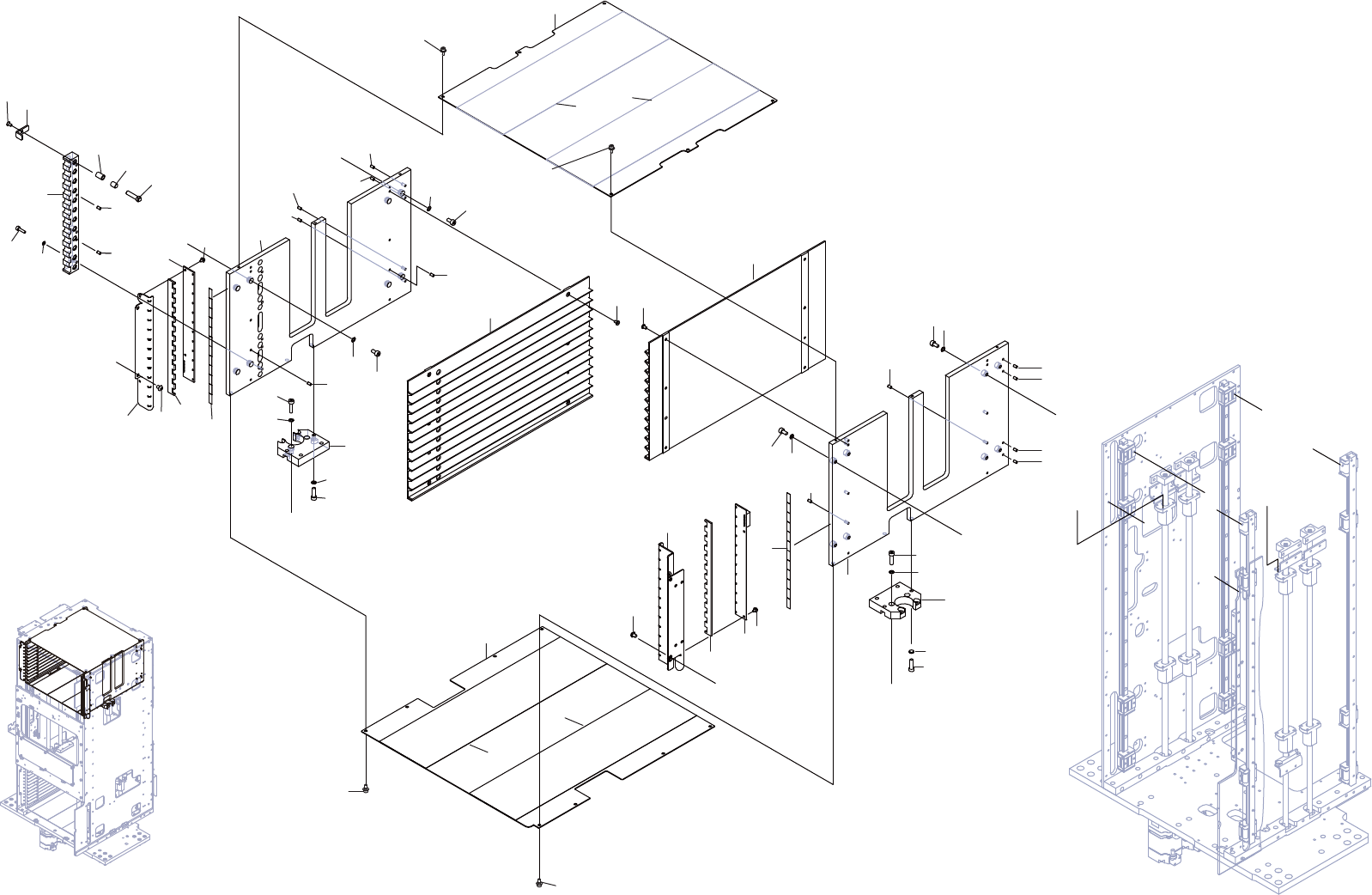

TOWER 9/
タワー 9/
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH001701 1 PLATE, SIDE
プレート サイド
2 H2094W 6 PIN, PARALLEL
ピン 平行
φ03X06 A種(m6)
3 H5426K 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
4 W1011A 8 WASHER, CONICAL
ワッシャ 皿
M-4-L
5 2MHFTG002501 1 PLATE
プレート
6 H5289R 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
7 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
8 H5426R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X016(3ｶ ｼﾛ)
9 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
10 2MGTTH004400 1 PLATE, MAGAZINE
プレート マガジン
11 H65518 6 BOLT, HEX SOCKET
ボルト 六角穴
EH0305
12 2MGTTH004300 1 PLATE, MAGAZINE
プレート マガジン
13 H65518 6 BOLT, HEX SOCKET
ボルト 六角穴
EH0305
14 2MGTTH012600 2 NAMEPLATE
銘板
15 2MGTTH005101 1 BKT
ＢＫＴ
16 K5258K 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006(3ｶ ｼﾛ)
17 2MGTTH004900 1 SHEET
シート
18 2MGTTH001800 1 PLATE, SIDE
プレート サイド
19 H2094W 6 PIN, PARALLEL
ピン 平行
φ03X06 A種(m6)
20 H5426K 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
21 W1011A 8 WASHER, CONICAL
ワッシャ 皿
M-4-L
22 2AGTTA0010** 1 BOARD, PRINTED CIRCUIT
基板 プリント
23 H70554 2 BOLT
ボルト
SCBJ2.5-5
24 2MHFTG002501 1 PLATE
プレート
25 H5289R 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
26 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
27 H5426R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X016(3ｶ ｼﾛ)
28 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
29 2MGTTH005002 1 BKT
ＢＫＴ
30 K5258K 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006(3ｶ ｼﾛ)
31 2MGTTH004900 1 SHEET
シート
32 2AGTTA0010** 1 BOARD, PRINTED CIRCUIT
基板 プリント
33 H70554 2 BOLT
ボルト
SCBJ2.5-5
34 2MGTTH005300 1 PLATE, UPPER
プレート 上
35 H80342 6 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
38 2MDLTA002800 2 SHEET
シート
39 2MGTTH005500 1 PLATE, LOWER
プレート 下
40 H80342 8 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
43 2MDLTA002800 2 SHEET
シート
44 2MGTTH014501 1 PLATE
プレート
45 H2096H 2 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
46 H54254 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
47 W1010A 3 WASHER, CONICAL
ワッシャ 皿
M-3-L
49 2MGTTH016900 12 BEARING, DRY
ベアリング ドライ
50 2MDLTC003600 12 SPRING
スプリング
51 2MGTTH004601 12 PIN
ピン
52 2MGTTH014701 12 HOOK
フック
53 K5357L 12 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
33
PTS- NATULT2- 04
