COVER 1/ カバー 1/ 2AGTTH000510 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ 番号 個数 品名 規格 備考 1 2MGTTH0 08503 1 BKT, COVER ＢＫＴ カバー 2 H5426 K 3 BOLT, HEX SOC KET ボルト 六角穴 M04X00 8(3 ｶ ｼﾛ ) 3 S2025 …
1
2
3
4
5
6
7
8
9
10
11
33
34
29
30
31
32
35
50
12
13
14
14
15
16
17
18
19
20
21
22
23
37
38
39
52
53
25
26
27
28
51
36
40
41
42
43
44
45
46
47
48
49
24

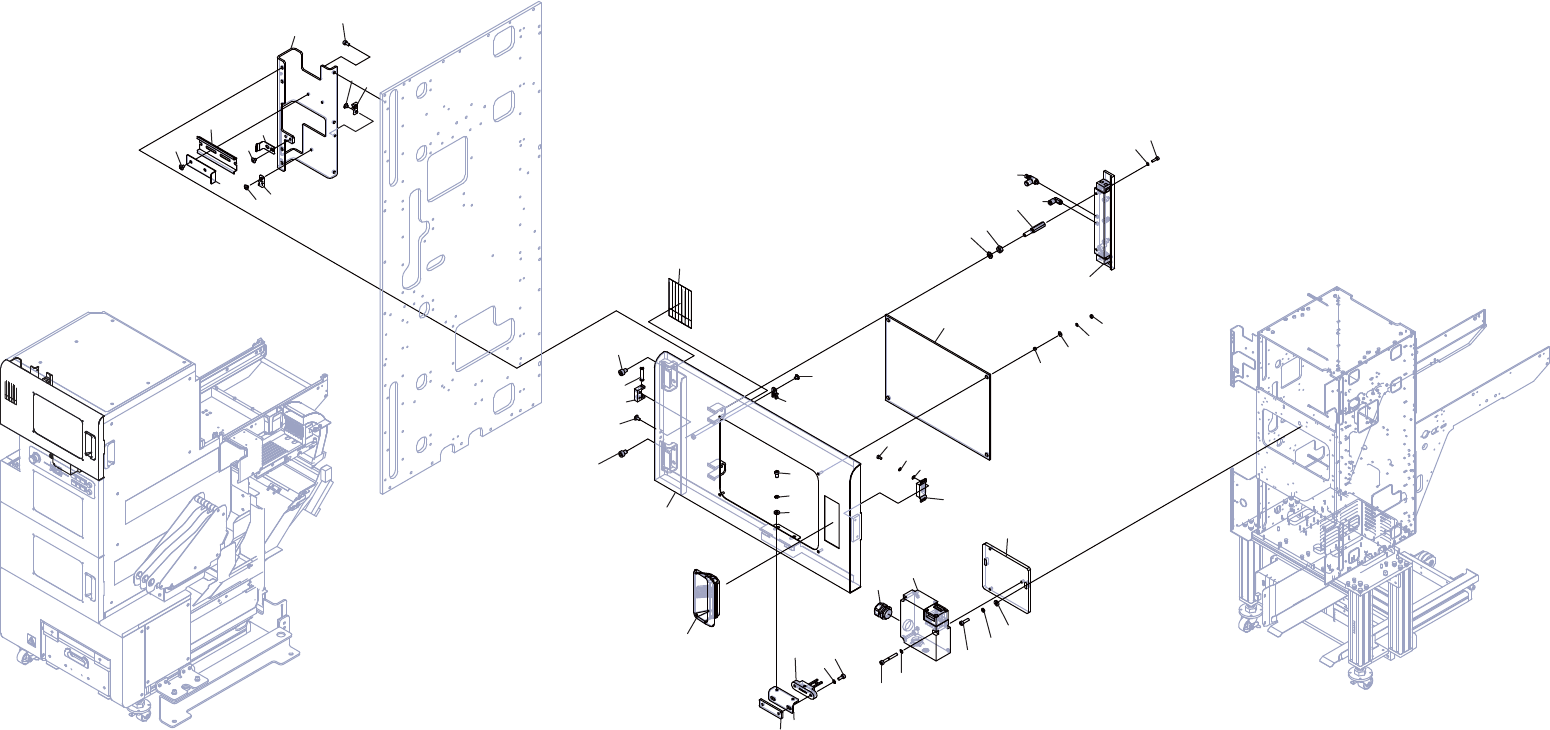

COVER 1/
࢝ࣂ࣮
2AGTTH000506
66
PTS- NATULT2- 04
COVER 1/
カバー 1/
2AGTTH000510
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH008503 1 BKT, COVER
ＢＫＴ カバー
2 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
3 S2025A 1 SHEET
シート
CTAM1
4 K5172H 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
5 S2025A 1 SHEET
シート
CTAM1
6 K5172H 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
7 PB031D2 1 SPRING, PLATE
スプリング 板
8 K5172K 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
9 2MGYTF013101 1 RAIL
レール
10 2MGYTF025700 1 BKT, LOCATING
ＢＫＴ 位置決め
11 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
12 2MHFTG015600 1 NAMEPLATE
銘板
13 2MGTTH008304 1 DOOR
扉
14 H54270 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X008(3ｶ ｼﾛ)
15 PM0BML1 1 BLOCK
ブロック
16 K5172M 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
17 H2189X 1 PIN
ピン
HCDGH4-24
18 M1010Z 1 MAGNET CATCH
マグネットキャッチ
TL-78S-1198
19 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
20 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
21 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
22 S2025A 1 SHEET
シート
CTAM1
23 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
24 2MGTTH008700 1 COVER, ACRYLIC
カバー アクリル
25 PM03TK1 4 COLLAR
カラー
26 N10793 4 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
27 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
28 W1054G 4 WASHER, FLAT
ワッシャ 平
3M/MX1.0X9(3ｶｼﾛ)
29 PM0BYB0 2 SUPPORT COLUMN
支柱
30 N1079D 2 NUT, HEX
ナット 六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
31 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
32 2MGTTH003502 1 CYLINDER, AIR
シリンダ エアー
33 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
34 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
35 Y60181 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
36 2MDLTC009900 1 BKT, SW
ＢＫＴ ＳＷ
37 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
38 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
39 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
40 S3193S 1 SW, LIMIT
ＳＷ リミット
D4DS-K3
41 PB91491 1 NUT
ナット
42 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
43 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
44 2MDLTC009800 1 PLATE, SW
プレート ＳＷ
45 H5426N 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
46 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
47 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
48 H5426Z 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
49 W1011A 3 WASHER, CONICAL
ワッシャ 皿
M-4-L
50 K53227 1 CONTROLLER, SPEED
コントローラ スピード
SC3W-M5-4-IO
51 T62488 1 HANDLE
取手
AP-268-2-Black
67
PTS- NATULT2- 04
COVER 1/
カバー 1/
2AGTTH000510
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
52 S31935 1 SW, LIMIT
ＳＷ リミット
D4NL-1HFG-B
53 N2029Z 1 NIPPLE
ニップル
STR-13.5 (5301 5130)
