A A A A G G B B C C D D E E F F G G C C D D E E H H L L L L H H J J J J K K K K B B F F 投 光 受 光 11 . 11 11 . 9 11 . 1 3 11 . 1 2 11 . 8 11 . 7 11 . 2 11 . 1 11 . 4 11 . 3 11 . 6 11 . 5 7 7 8 8 9 10 10 10 10 10 11 11 11 1…
TOWER 7/
タワー 7/
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MHFTG022801 8 BKT, SENSOR
ＢＫＴ センサ
2 H54253 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
3 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
4 W1108D 16 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
5 2MHFTG021500 8 BKT, SENSOR
ＢＫＴ センサ
6 H54252 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
7 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
8 W1108D 16 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
9 2MHFTG021600 8 PLATE, SENSOR
プレート センサ
10 H54250 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
11 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
12 S40525 8 SENSOR, FIBER
センサ ファイバ
FU-18M
13 H80663 16 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M02X005 CAPｾﾑｽ P=3(ｽﾃﾝﾚｽ)
14 2MHFTG006801 3 BKT, SENSOR
ＢＫＴ センサ
15 H54252 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
16 W1106C 6 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
17 W1108D 6 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
18 2MGTTH015300 1 BKT, SENSOR
ＢＫＴ センサ
19 H54257 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X020(3ｶ ｼﾛ)
20 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
21 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
22 S3140B 2 SW, PHOTOELECTRIC
ＳＷ 光電
EX-19A-FJ2-PN
22.1 2AGTTA001301 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24R1
22.2 2AGTTA001401 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24T1
22.3 2AGTTA001501 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24R2
22.4 2AGTTA001601 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24T2
23 PP01251 4 NUT
ナット
24 K5175W 8 SCREW, C/R PAN
小ネジ 十穴鍋
M02X006(ｽﾃﾝﾚｽ)
25 A60449 3 AMPLIFIER, SENSOR
アンプ センサ
FS-N12P
25.1 2AGTTA003903 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS26
25.2 2AGTTA004003 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS27
25.3 2AGTTA004103 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS28
26 A60393 1 AMPLIFIER, SENSOR
アンプ センサ
FS-N11P
26.1 2AGTTA003803 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS25
29
PTS- NATULT2- 04
AA
AA
GG
BB
CC
DD
EE
FF
GG
CC
DD
EE
HH
LL
LL
HH
JJ
JJ
KK
KK
BB
FF
投
光
受
光
11.11
11.9
11.13
11.12
11.8
11.7
11.2
11.1
11.4
11.3
11.6
11.5
7
7
8
8
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
15
15
15
15
15
16
16
17
17
17
18
18
19
19
20.1
20.1
20
10
11
13
14
15
17
35
31
31
32
33
34
35
35
35
36
37
38
1
21
21
22
23
24
2
3
3
4
5
6
25
25
25
26
27
28
28
28
29
29
30

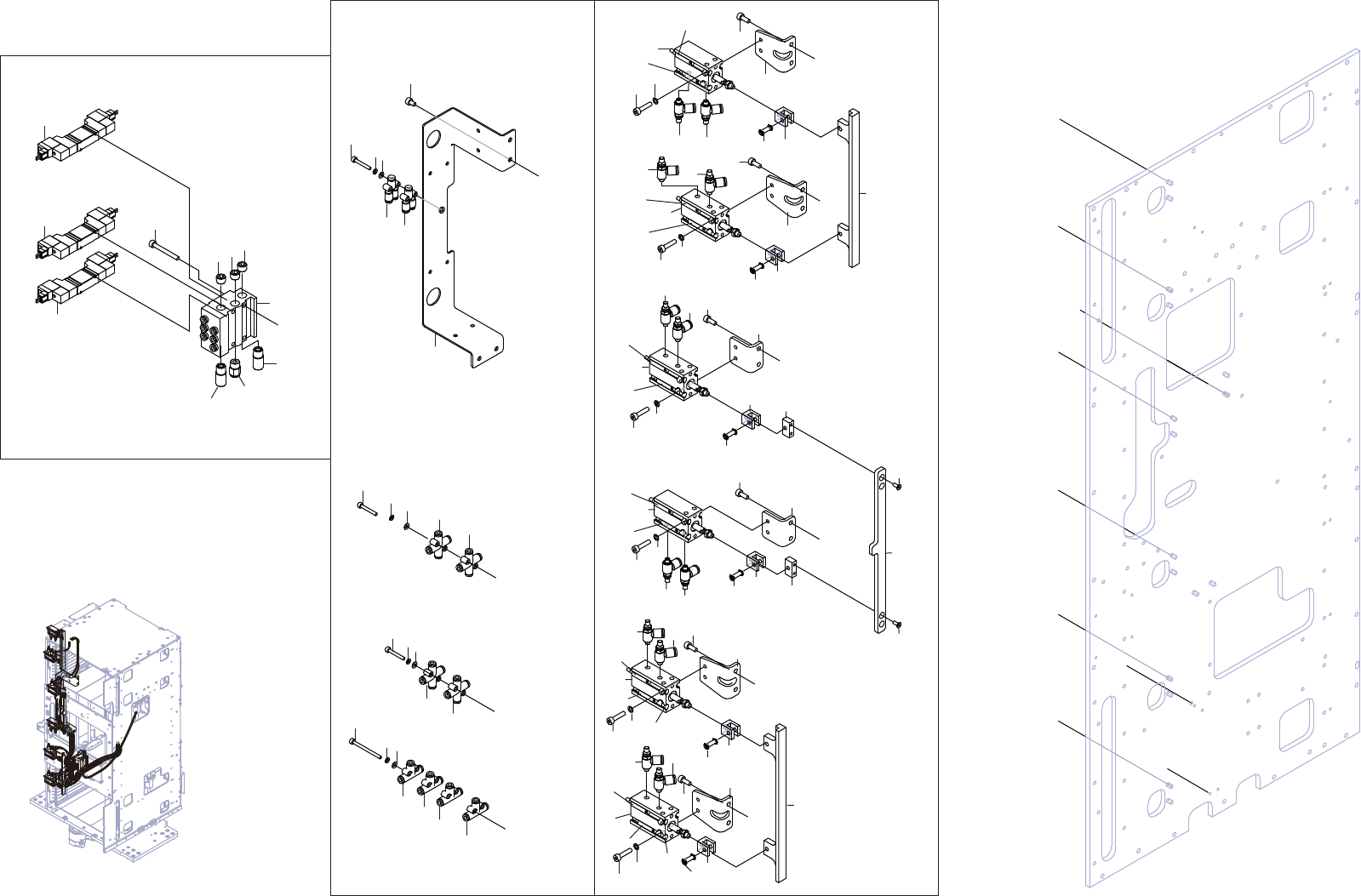

TOWER 8/
ࢱ࣮࣡
2AGTTH000208
30
PTS- NATULT2- 04
TOWER 8/
タワー 8/
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH004002 1 BKT, PIPING
ＢＫＴ 配管
2 H5426H 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
3 Y60282 2 UNION
ユニオン
KQ2U04-00A
4 H67967 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3ｶ ｼﾛ)
5 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
6 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
7 2MGTTH021500 3 BKT, CYLINDER
ＢＫＴ シリンダ
8 2MGTTH004100 2 BKT, CYLINDER
ＢＫＴ シリンダ
9 2MGTTH021500 1 BKT, CYLINDER
ＢＫＴ シリンダ
10 H5426L 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
11 S64649 6 CYLINDER, AIR
シリンダ エアー
SMG-L-16-10-K2H3-D
11.1 2AGTTA001901 1 CYLINDER, AIR
シリンダ エアー
T2LS7
11.2 2AGTTA002101 1 CYLINDER, AIR
シリンダ エアー
T2LS9
11.3 2AGTTA002001 1 CYLINDER, AIR
シリンダ エアー
T2LS8
11.4 2AGTTA002201 1 CYLINDER, AIR
シリンダ エアー
T2LS10
11.5 2AGTTA002301 1 CYLINDER, AIR
シリンダ エアー
T2LS11
11.6 2AGTTA002401 1 CYLINDER, AIR
シリンダ エアー
T2LS13
11.7 2AGTTA002901 1 CYLINDER, AIR
シリンダ エアー
T2LS12
11.8 2AGTTA003001 1 CYLINDER, AIR
シリンダ エアー
T2LS14
11.9 2AGTTA002501 1 CYLINDER, AIR
シリンダ エアー
T2LS15
11.11 2AGTTA002701 1 CYLINDER, AIR
シリンダ エアー
T2LS17
11.12 2AGTTA002601 1 CYLINDER, AIR
シリンダ エアー
T2LS16
11.13 2AGTTA002801 1 CYLINDER, AIR
シリンダ エアー
T2LS18
12 K72554 12 CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5E-04A
13 H5426S 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
14 W1011A 12 WASHER, CONICAL
ワッシャ 皿
M-4-L
15 PM03CC1 6 KNUCKLE
ナックル
16 2MGTTH003902 2 HOOK
フック
17 H2186F 4 PIN
ピン
CDGH4-12
18 PM03CD1 2 BLOCK
ブロック
19 H2186F 2 PIN
ピン
CDGH4-12
20 2MGTTH004200 1 PLATE
プレート
20.1 K5357X 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
21 Y60487 2 UNION
ユニオン
KQ2TW04-00A
22 H67967 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3ｶ ｼﾛ)
23 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
24 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
25 H1337K 3 VALVE, SOL
バルブ ＳＯＬ
SY3240-5LOZ
26 M1034F 1 MANIFOLD, AIR
マニホールド エアー
SS5Y3-41-03-C4
27 H5426Z 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
28 H31450 3 PLUG
プラグ
1/8
29 S63104 2 SILENCER
サイレンサ
AN10-01
30 Y60335 1 UNION, HALF
ユニオン ハーフ
KQ2H06-01AS
31 Y60487 2 UNION
ユニオン
KQ2TW04-00A
32 H67967 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X022(3ｶ ｼﾛ)
33 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
34 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
35 Y60219 4 UNION
ユニオン
KQ2T04-00A
36 H5426C 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X040(3ｶ ｼﾛ)
37 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
38 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
31
PTS- NATULT2- 04
