PTS-NATULT2-04.pdf - 第71页
COVER /2 カバー /2 2AGTTH000510 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ 番号 個数 品名 規格 備考 1 2MGTTH0 08601 1 BKT, COVER ＢＫＴ カバー 2 H5426 K 3 BOLT, HEX SOC KET ボルト 六角穴 M04X00 8(3 ｶ ｼﾛ ) 3 PB031 …
AA
AA
1
5
5
5
6
6
7
2
3
4
9
10
11
12
13
14
15
17
18
35
36
16
19
20
21
22
28
29
30
8
27
32
33
34
41
46
47
23
24
25
42
43
44
45
39
40
48
49
37
26
31
38

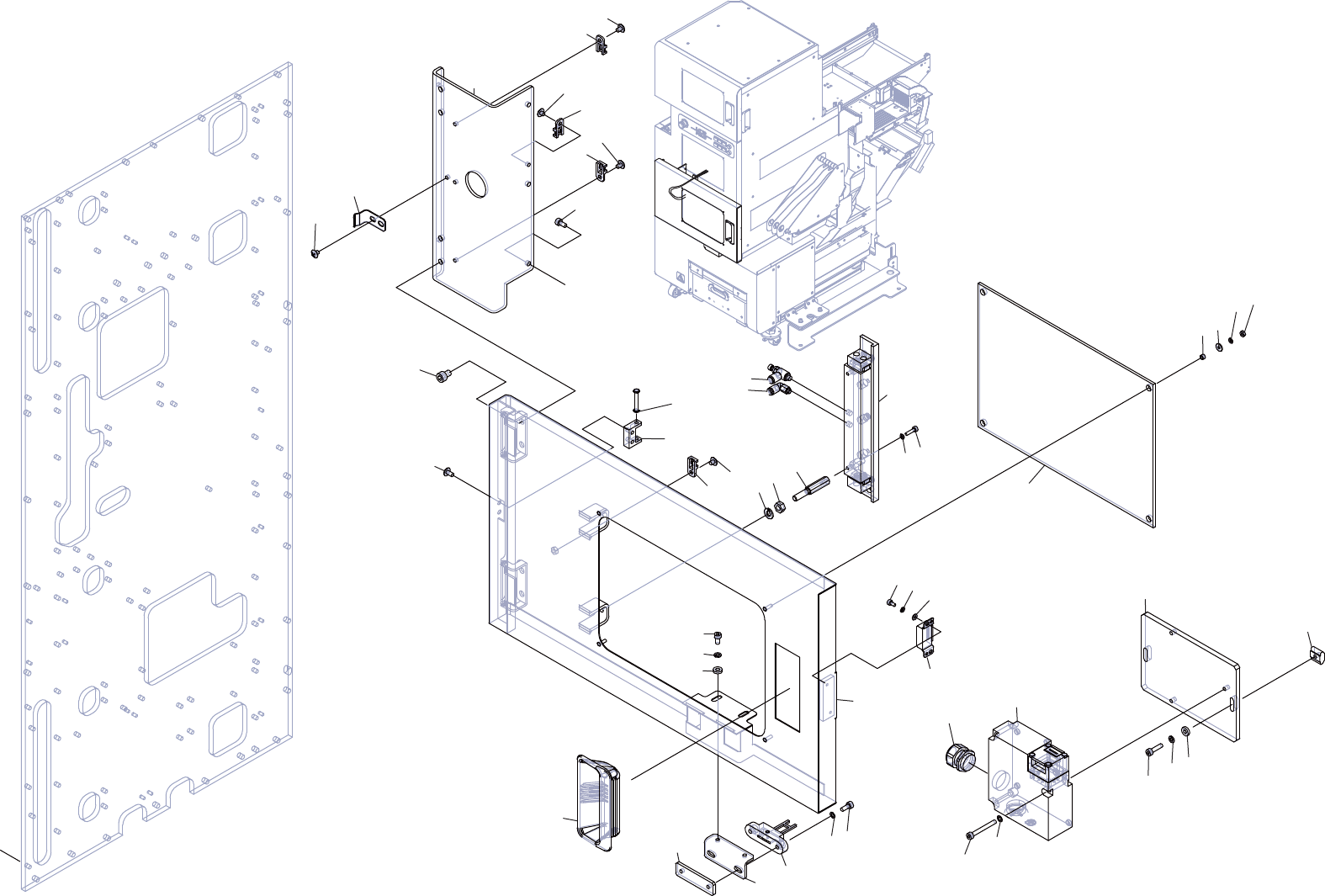

COVER 2/
࢝ࣂ࣮
2AGTTH000506
70
PTS- NATULT2- 04
COVER /2
カバー /2
2AGTTH000510
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH008601 1 BKT, COVER
ＢＫＴ カバー
2 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
3 PB031D2 1 SPRING, PLATE
スプリング 板
4 K5172K 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
5 S2025A 3 SHEET
シート
CTAM1
6 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
7 K5172H 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
8 2MGTTH008404 1 DOOR
扉
9 H54270 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X008(3ｶ ｼﾛ)
10 K5172M 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
11 PM0BML1 1 BLOCK
ブロック
12 H2189X 1 PIN
ピン
HCDGH4-24
13 PM0BYB0 2 SUPPORT COLUMN
支柱
14 N1079D 2 NUT, HEX
ナット 六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
15 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
16 2MGTTH003502 1 CYLINDER, AIR
シリンダ エアー
17 Y60181 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
18 K53227 1 CONTROLLER, SPEED
コントローラ スピード
SC3W-M5-4-IO
19 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
20 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
21 2MGTTH008700 1 COVER, ACRYLIC
カバー アクリル
22 PM03TK1 4 COLLAR
カラー
23 N10793 4 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
24 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
25 W1054G 4 WASHER, FLAT
ワッシャ 平
3M/MX1.0X9(3ｶｼﾛ)
26 T62488 1 HANDLE
取手
AP-268-2-Black
27 M1010Z 1 MAGNET CATCH
マグネットキャッチ
TL-78S-1198
28 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
29 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
30 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
31 2MDLTC009900 1 BKT, SW
ＢＫＴ ＳＷ
32 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
33 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
34 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
35 S2025A 1 SHEET
シート
CTAM1
36 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
37 S3193S 1 SW, LIMIT
ＳＷ リミット
D4DS-K3
38 PB91491 1 NUT
ナット
39 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
40 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
41 2MGTTH010500 1 PLATE, SW
プレート ＳＷ
42 N1003K 2 NUT
ナット
SFB-006(M4)
43 H5426R 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X016(3ｶ ｼﾛ)
44 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
45 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
46 S31935 1 SW, LIMIT
ＳＷ リミット
D4NL-1HFG-B
47 N2029Z 1 NIPPLE
ニップル
STR-13.5 (5301 5130)
48 H5426Z 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
49 W1011A 3 WASHER, CONICAL
ワッシャ 皿
M-4-L
71
PTS- NATULT2- 04
AA
BB
CC
DD
EE
AA
BB
CC
DD
EE
ＵＰＰＥＲ
ＬＯＷＥＲ
ＭＡＧＡＺＩＮＥ
ＣＯＶＥＲ
ＭＡＧＡＺＩＮＥ
ＣＯＶＥＲ
8
3
5
12
13
13
14
14
15
15
1
21
22
16
17
18
19
20
2
5
6
7
2
4
5
9
10
11
COVER 3/
࢝ࣂ࣮
2AGTTH000506
72
PTS- NATULT2- 04
