SHUTTLE 6/
シャトル 6/
2AGTTH000309
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLTC046101 1 PALLET
パレット
2 H2093K 2 PIN, PARALLEL
ピン 平行
φ04X08 B種(h8)
3 H5426M 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
4 W1011A 6 WASHER, CONICAL
ワッシャ 皿
M-4-L
5 2MDLTC046200 1 COVER
カバー
6 K5171S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
7 2MDLTC050400 1 NAMEPLATE
銘板
8 2MDLTC036501 1 BKT, COVER
ＢＫＴ カバー
9 H5426K 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
10 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
11 PJ14953 1 COVER
カバー
12 K65417 4 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M03X005(3ｶ ｼﾛ)
13 2MDLTC050400 1 NAMEPLATE
銘板
14 PM036R1 1 PLATE
プレート
15 H5426S 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
16 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
17 PB82832 1 COVER, WIRING
カバー 配線
18 H2093K 1 PIN, PARALLEL
ピン 平行
φ04X08 B種(h8)
19 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
20 AJ51301 7 HARNESS
ハーネス
21 XP00133 14 PIN
ピン
59
PTS- NATULT2- 04
5
5
6
7
8
9
9
10
11
13
2
2
4
3
4
3
2
2
4.1
3
4.1
3
1
10
11
12
13
14
14
17
18
18
18
18
19
19
15
16
17
18
18
18
18
19
19
19
20
20
21
21
21
21
22
22
22
22
15
16
17
17
19
19
19
20
20
21
21
21
21
22
22
22
22
23
24
25
26
26
30
29
31
32
32
33
34
34
35
35
36
36
24
25
27
27
28
31
32
32
33
33
33
37
37

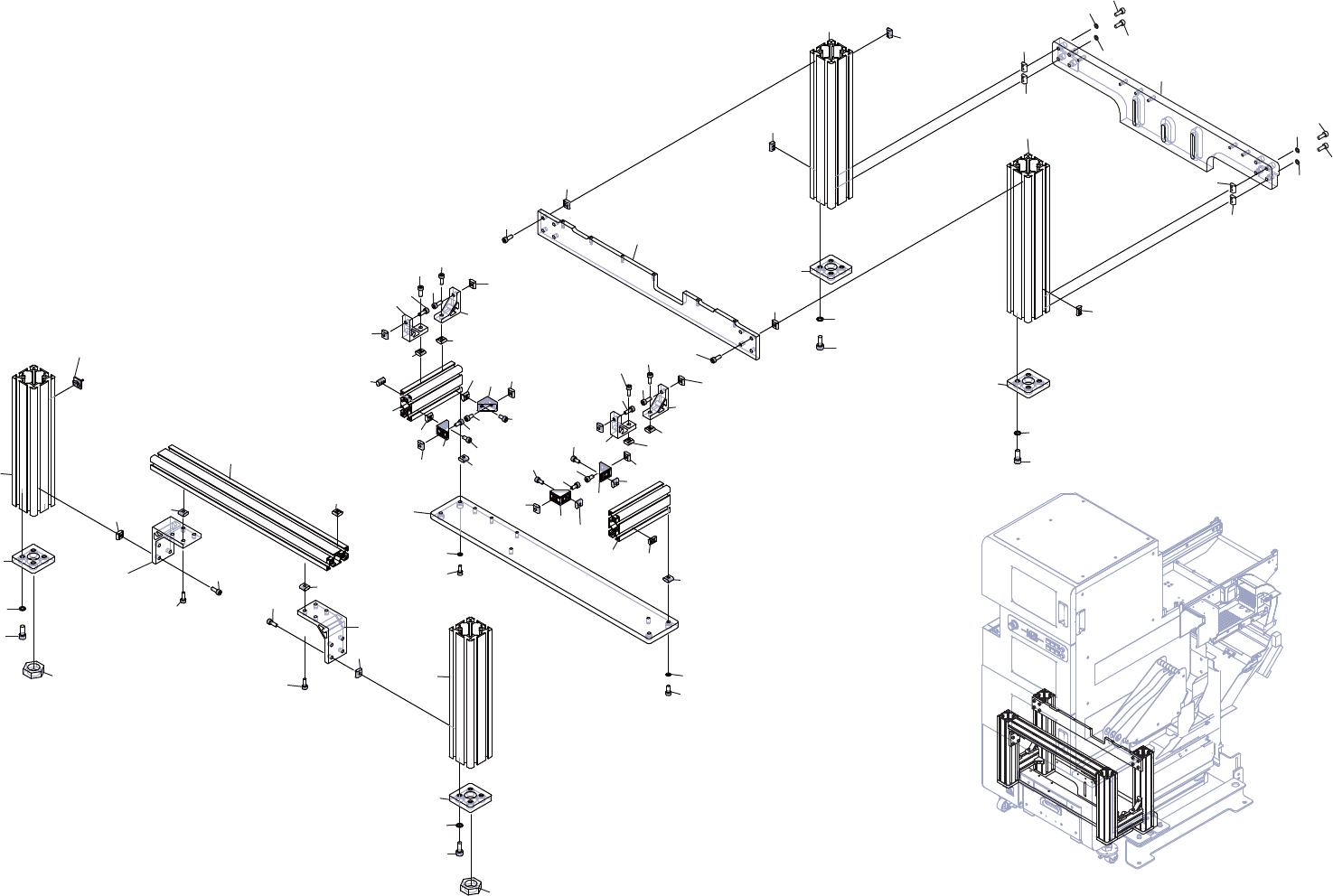

LEVELING PART 1/
