REJECT PARTS CONVEYOR
部品排出コンベア
AA88C16
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
54 H5425Z 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X004(3ｶ ｼﾛ)
55 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
57 S67550 1 SENSOR, PHOTO
センサ フォト
EE-SX951P-R 1M
58 K51730 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X008(3ｶ ｼﾛ)
59 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
60 W1108A 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｼﾛ)
61 PM02AA1 2 COLLAR
カラー
62 H4141T 2 BEARING
ベアリング
MF126ZZMC3
63 S1003B 2 CIR-CLIP
サークリップ
NETWS4
64 PM038Z1 1 SHAFT
シャフト
65 PM039D0 1 ROLLER
ローラ
66 PB76881 2 PLATE
プレート
67 H4141T 4 BEARING
ベアリング
MF126ZZMC3
68 S1003B 4 CIR-CLIP
サークリップ
NETWS4
69 K2021Y 1 GEAR, BEVEL
ギヤ ベベル
M1S20+2106
70 N4013C 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X004 ﾋﾗｻｷ
71 PM039C1 1 SHAFT
シャフト
72 PM02AE1 1 GEAR
ギヤ
73 PM039B1 1 SHAFT
シャフト
74 PM02AD0 1 GEAR
ギヤ
75 N4018T 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ﾋﾗｻｷ
76 PM02AA1 2 COLLAR
カラー
77 H4144D 2 BEARING
ベアリング
MR126JZZMC3
78 S1003B 2 CIR-CLIP
サークリップ
NETWS4
79 PM038Z1 1 SHAFT
シャフト
80 PM039A0 1 ROLLER
ローラ
81 PM029Z1 1 GEAR
ギヤ
82 H2038T 2 PIN, SPRING
ピン スプリング
1.5X4W(ｽﾃﾝﾚｽ)
83 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
85 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
90 H62947 4 PACKING
パッキン
15x20x4t
91 A63130 1 P/B SW, ILLUMINATION
押ボタンＳＷ 照光
A3CA-90A1-24EG
93 2MGYTF026401 1 COVER
カバー
94 2MGYTF026501 1 COVER
カバー
95 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
96 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
97 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
86
PTS- NATULT2- 04
このページはブランクページです
This page is intentionally blank.
此页是空白页
87
PTS- NATULT2- 04
2
3
4
5
1
6
18
19
20
21
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17

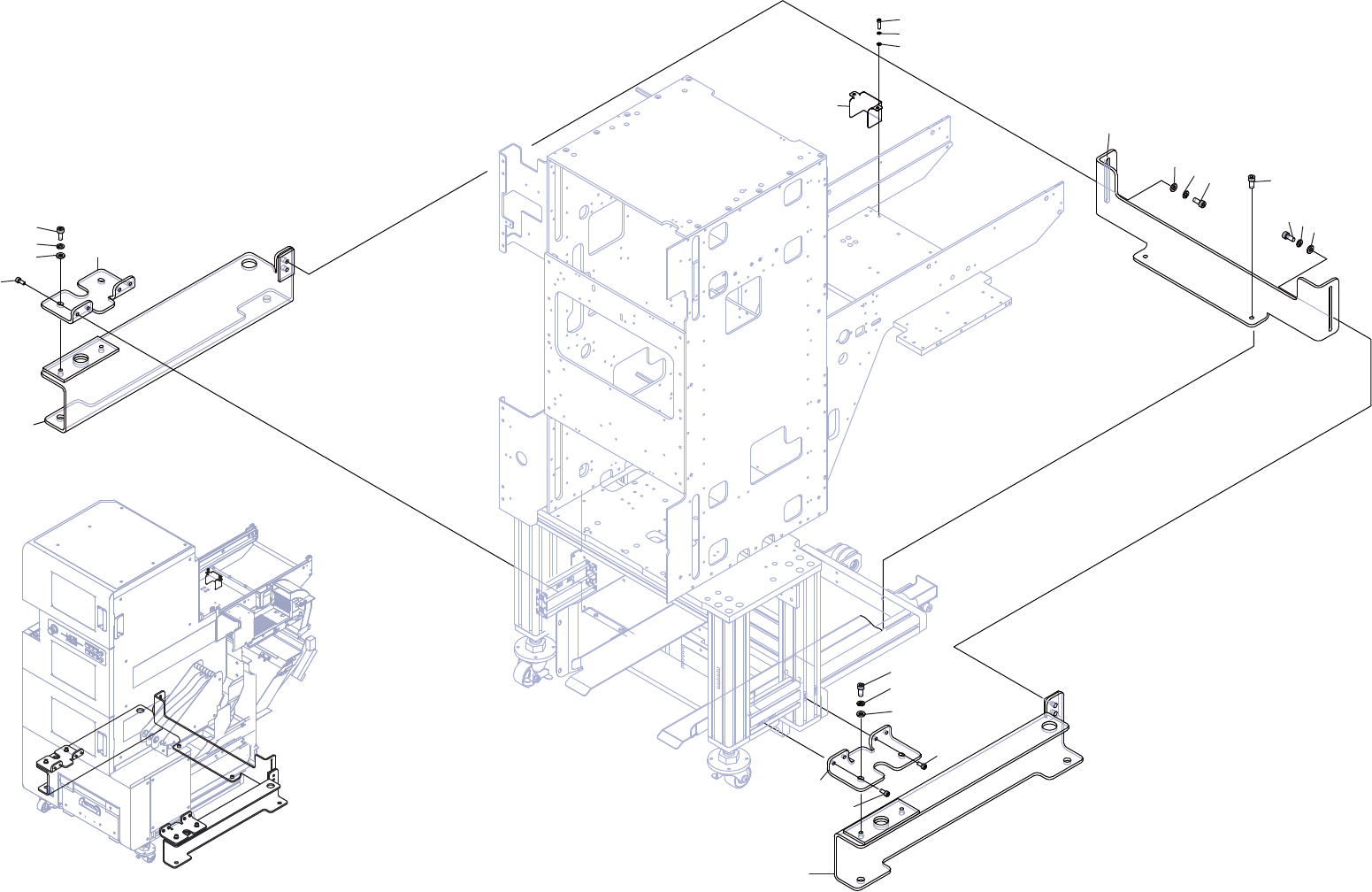

FIXED PARTS FOR MACHINE TRANSPORTATION 1/
ᦙ㏦ᅛᐃ㒊ရ
2AGTTH000700
