COVER 4/ カバー 4/ 2AGTTH000510 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ 番号 個数 品名 規格 備考 1 2MGTTH0 09403 1 COVER, RIGHT カバー 右 2 K5172 M 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X00 8(3 ｶ ｼﾛ ) 4 K5172…
2
15
19
20
18
19
21
22
22
22
22
24
17
23
12
13
14
16
2
4
4
8
9
10
10
1
5
6
6
7
7
10
11
11
COVER 4/
࢝ࣂ࣮
2AGTTH000506
74
PTS- NATULT2- 04

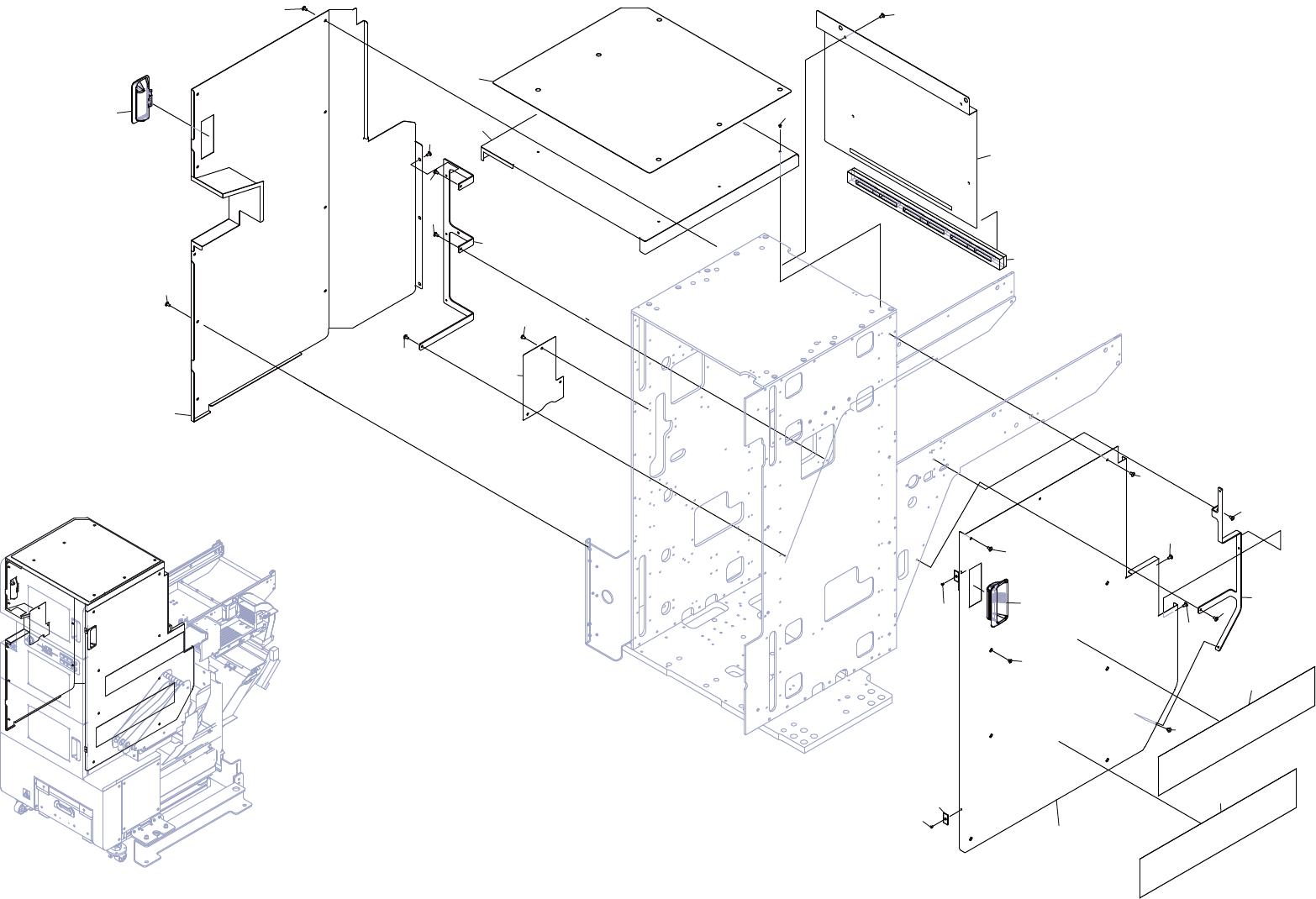

COVER 4/
カバー 4/
2AGTTH000510
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH009403 1 COVER, RIGHT
カバー 右
2 K5172M 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
4 K5172M 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
5 K65004 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X006(3ｶ ｼﾛ)
6 M1010W 2 MAGNET CATCH
マグネットキャッチ
TL-78(1184)
7 K5169X 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.5X005(ｽﾃﾝﾚｽ)
8 T62488 1 HANDLE
取手
AP-268-2-Black
9 2MGTTH009301 1 BKT, COVER
ＢＫＴ カバー
10 K5172M 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
11 PS03371 2 SEAL
シール
12 2MGTTH010002 1 COVER, REAR
カバー リヤー
13 K5172M 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
14 2MGTTH009900 1 SHEET, RUBBER
シート ゴム
15 2MGTTH009703 1 COVER, UPPER
カバー 上
16 K52543 6 SCREW, C/R FLAT
小ネジ 十穴平
M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ
17 2MGTTH009801 1 SHEET, RUBBER
シート ゴム
18 2MGTTH009603 1 COVER, LEFT
カバー 左
19 K5172M 9 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
20 T62488 1 HANDLE
取手
AP-268-2-Black
21 2MGTTH009500 1 BKT, COVER
ＢＫＴ カバー
22 K5172M 6 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
23 2MGTTH018701 1 COVER
カバー
24 H5262G 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X006 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
75
PTS- NATULT2- 04
AA
AA
BB
BB
CC
CC
DD
DD
5
6
7
2
3
2
3
12
1
4
13
14
8
9
10
11

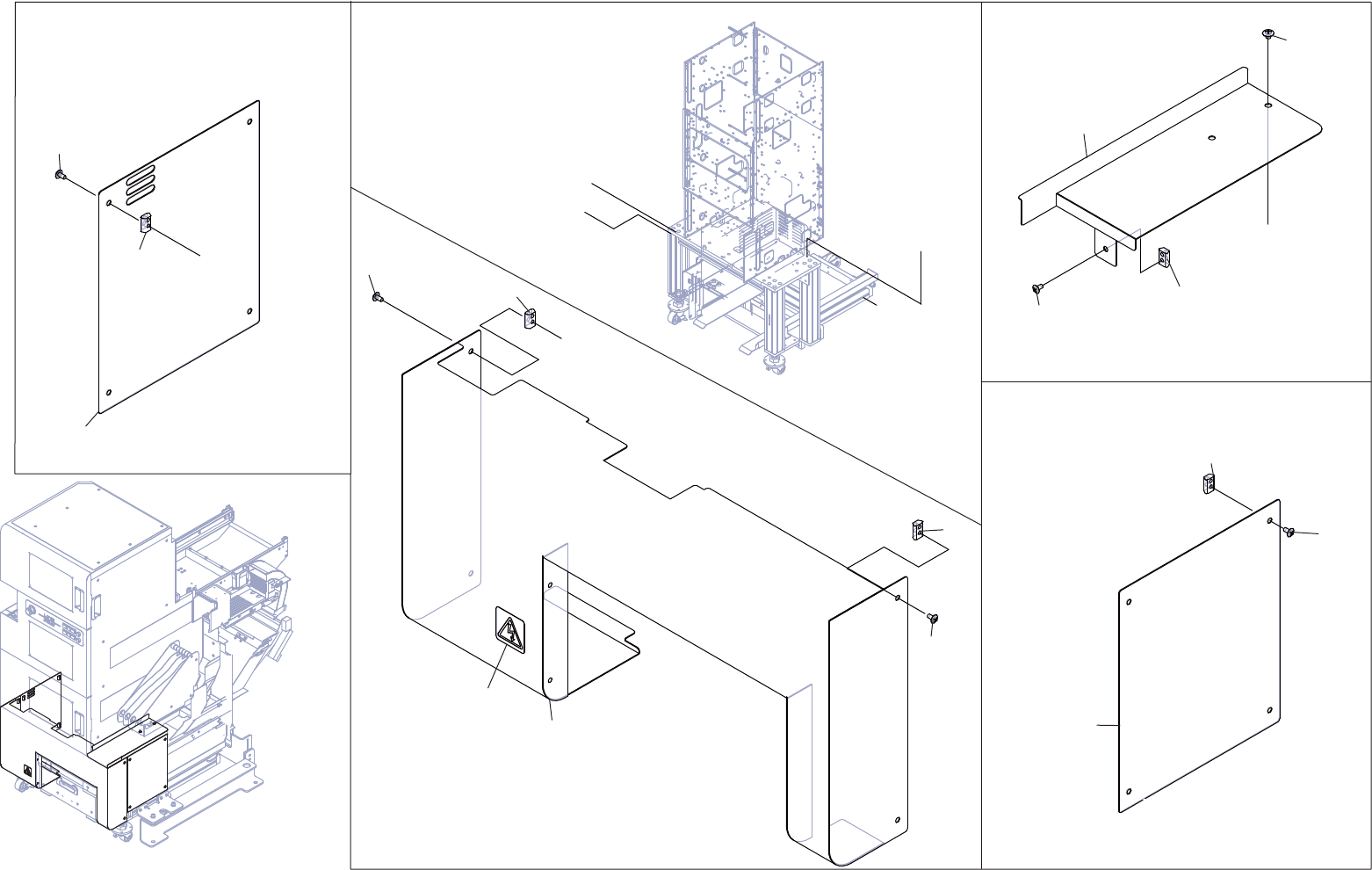

COVER 5/
࢝ࣂ࣮
2AGTTH000506
76
PTS- NATULT2- 04
