SHUTTLE 5/ シャト ル 5/ 2AGTTH000309 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ 番号 個数 品名 規格 備考 102 W 1106C 2 W ASHER, LOCK ワッシャ スプリング 3M/M(3 ｶ ｼﾛ ) 103 W 1108B 2 W ASHER, FLA T ワッシャ 平 3M/MX0.5…
SHUTTLE 5/
シャトル 5/
2AGTTH000309
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
54 S30213 1 SPRING
スプリング
WT8-30
55 N1079Y 1 NUT, HEX
ナット 六角
M05 3ｼｭ(3ｶｼﾛ)
56 2MHFTG009001 1 JAW
爪
57 H5426K 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
58 PM036Z6 1 BLOCK
ブロック
59 H5425N 4 BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3ｶ ｼﾛ)
60 PM26116 1 CENTER
センタ
61 H54253 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
62 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
63 2MHFTG008701 1 BKT
ＢＫＴ
64 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
65 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
66 2MHFTG009001 1 JAW
爪
67 H5426K 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
68 2MHFTG009502 1 SHAFT
シャフト
69 S30215 1 SPRING
スプリング
WM8-30
70 N1079Y 1 NUT, HEX
ナット 六角
M05 3ｼｭ(3ｶｼﾛ)
71 2MHFTG026401 1 DOG
ドッグ
72 H54250 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
73 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
74 PM26052 1 BKT
ＢＫＴ
75 PM28892 2 COLLAR
カラー
76 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
77 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
78 PB34642 1 PLATE
プレート
79 PM74141 1 PLATE
プレート
80 H5425S 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X012(3ｶ ｼﾛ)
81 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
82 PM26052 1 BKT
ＢＫＴ
83 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
84 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
85 PM28892 2 COLLAR
カラー
86 PB34642 1 PLATE
プレート
87 PM74141 1 PLATE
プレート
88 H5425S 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X012(3ｶ ｼﾛ)
89 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
90 XS01872 1 CYLINDER
シリンダ
90.1 2AGTTA003302 1 SENSOR
センサ
T2LS2
90.2 2AGTTA003402 1 SENSOR
センサ
T2LS3
91 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
92 PB16141 2 PLATE
プレート
93 K72554 2 CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5E-04A
94 H5427C 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
95 H11356 1 VALVE, SOL
バルブ ＳＯＬ
SY3120-5M0-C4-F2
95.1 2AGTTA003202 1 SENSOR
センサ
T2LS1A
96 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
97 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
98 S1058A 2 SILENCER
サイレンサ
AN120-M5
99 Y60201 1 UNION, HALF
ユニオン ハーフ
KQ2S06-M5A
100 Y60209 1 CONNECTOR
コネクタ
KQ2U06-08A
101 H54257 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X020(3ｶ ｼﾛ)
56
PTS- NATULT2- 04
SHUTTLE 5/
シャトル 5/
2AGTTH000309
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
102 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
103 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
104 A10397 1 AMPLIFIER
アンプ
FS-V33P
104.1 2AGTTA003503 1 AMPLIFIER
アンプ
T2LS4
105 A10398 2 AMPLIFIER, SENSOR
アンプ センサ
FS-V34P
105.1 2AGTTA003602 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS5
105.2 2AGTTA003702 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS6
57
PTS- NATULT2- 04
(
Ａ
ｎ
ｔ
ｉ
ｓ
ｔ
ａ
ｔ
ｉ
ｃ
(
Ｐ
Ｚ
４
１
６
９
０
Ａ
チ
ャ
ッ
ク
Ｐ
Ｚ
４
１
６
８
０
Ｂ
チ
ャ
ッ
ク
３
９
４
０
４
１
４
２
４
３
４
４
４
５
３
９
４
０
４
１
４
２
４
３
４
４
４
５
３
９
４
０
４
１
４
２
４
３
４
４
４
５
３
９
４
０
４
１
４
２
４
３
４
４
４
５
1
8
9
10
11
12
21
14
15
16
17
18
19
20
2
2
13
3
4
5
6
7

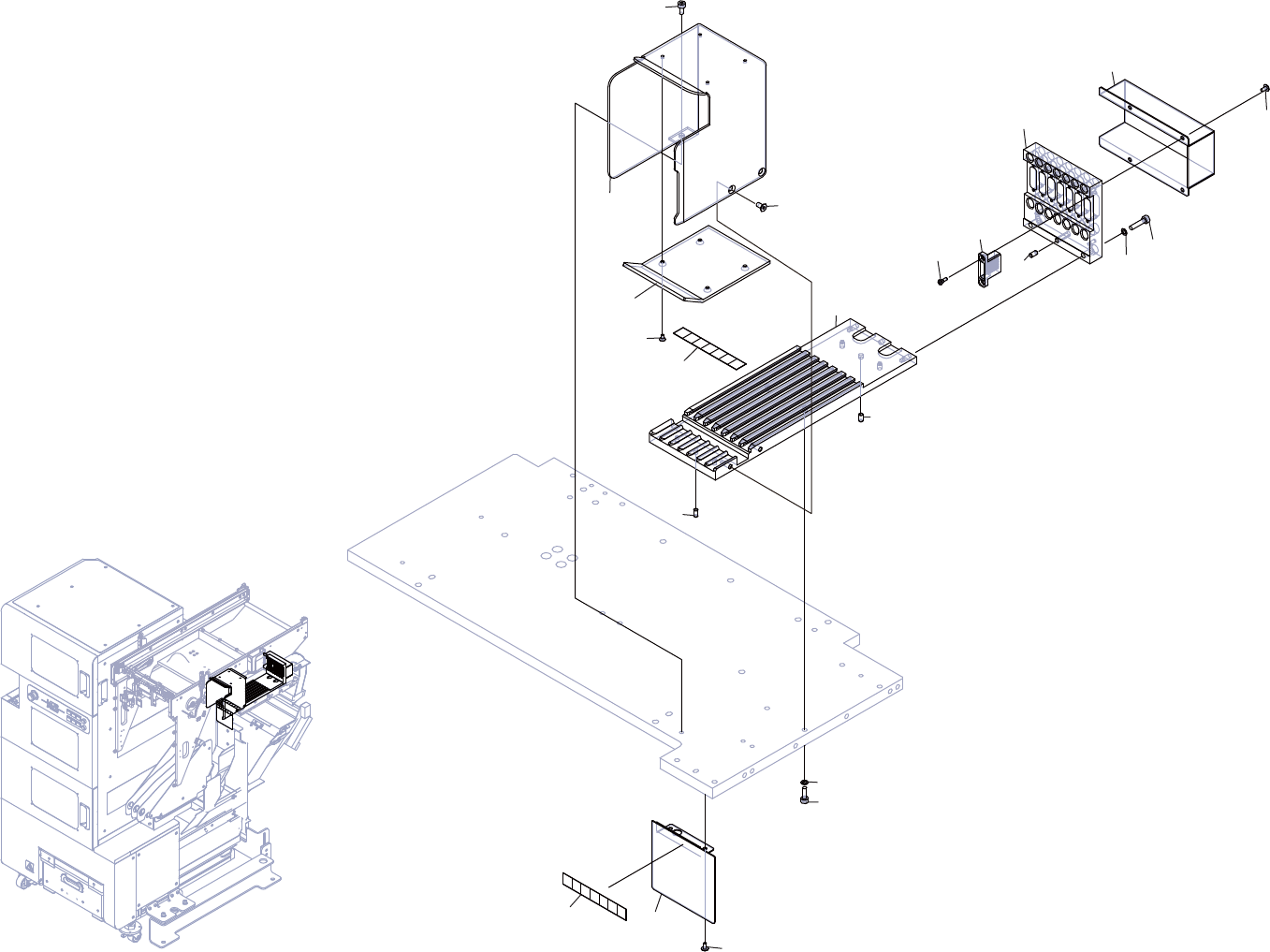

SHUTTLE 6/
