投 光 受 光 投 光 受 光 A A A A B B B B C C D D D D C C E E E E F F F F G G G G H H H H J J J J K K K K L L L L M M M M 1 22.1 22.2 22.3 22.4 25.1 25.2 25.3 26.1 1 1 2 3 4 4 5 6 7 8 9 10 11 12 13 2 3 5 6 7 8 9 12 13 10 11 1 1 2 …
TOWER 6/
タワー 6/
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH000200 4 BALL SCREW
ボールネジ
2 H4130E 4 BEARING
ベアリング
608ZZMC3E
3 S1029A 4 CIR-CLIP
サークリップ
STW 8
4 PM27690 8 COLLAR
カラー
5 S65411 4 SEAL
シール
KC-15213
6 H4269T 4 BEARING, ANGULAR
ベアリング アンギュラ
7000ATYNDBMP5
7 S65411 4 SEAL
シール
KC-15213
14 H73626 2 BELT
ベルト
852-EV3GT-15RF
15 N1038A 4 NUT, LOCK
ナット ロック
WBK10L-01
16 2MHFTG009700 4 PULLEY
プーリ
17 K1001F 4 COUPLING
カップリング
MA-8-21
18 K1008C 2 COUPLING
カップリング
SFC-035SA2-8B-14B
19 2MHFTG010101 2 PLATE, ADJUSTING
プレート 調整
20 H5427F 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X020(3ｶ ｼﾛ)
21 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
22 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
23 2MHFTG010300 2 BLOCK
ブロック
24 H5426S 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
25 H75589 1 BOLT, HEX
ボルト 六角
M06X070 10.9 ｾﾞﾝﾈｼﾞ
26 N1079Z 1 NUT, HEX
ナット 六角
M06 3ｼｭ(3ｶ ｼﾛ)
27 H5186A 1 BOLT, HEX
ボルト 六角
M06X030 10.9 ｾﾞﾝﾈｼﾞ
28 N1079Z 1 NUT, HEX
ナット 六角
M06 3ｼｭ(3ｶ ｼﾛ)
29 H41341 4 BEARING
ベアリング
F608ZZMC3
30 PM10270 2 PULLEY
プーリ
31 W1004H 2 WASHER
ワッシャ
LRB8-1.0
32 2MHFTG010201 2 SHAFT, PULLEY
シャフト プーリ
33 S1003H 2 CIR-CLIP
サークリップ
ST-EW-6(3ｶ ｼﾛ)
38 2MGTTH030301 2 PLATE
プレート
39 H5427D 8 BOLT, HEX SOCKET
ボルト 六角穴
M05X016(3ｶ ｼﾛ)
40 2MGTTH030201 2 PLATE
プレート
41 H5425C 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
42 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
43 2MGTTH030100 2 BKT, MOTOR
ＢＫＴ モータ
44 H54271 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
45 2MGTTH000302 2 MOTOR, AC SERVO
モータ ＡＣサーボ
46 H5427B 8 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
27
PTS- NATULT2- 04
投
光
受
光
投
光
受
光
AA
AA
BB
BB
CC
DD
DD
CC
EE
EE
FF
FF
GG
GG
HH
HH
JJ
JJ
KK
KK
LL
LL
MM
MM
1
22.1
22.2
22.3
22.4
25.1
25.2
25.3
26.1
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
2
3
5
6
7
8
9
12
13
10
11
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
25
25
25
26
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
1
2
3
4
5
6
7
9
10
11
12
13
8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
16
16
17
17
17
18
19
20
21
22
22
22
22
23
23
23
23
24
24
24
24

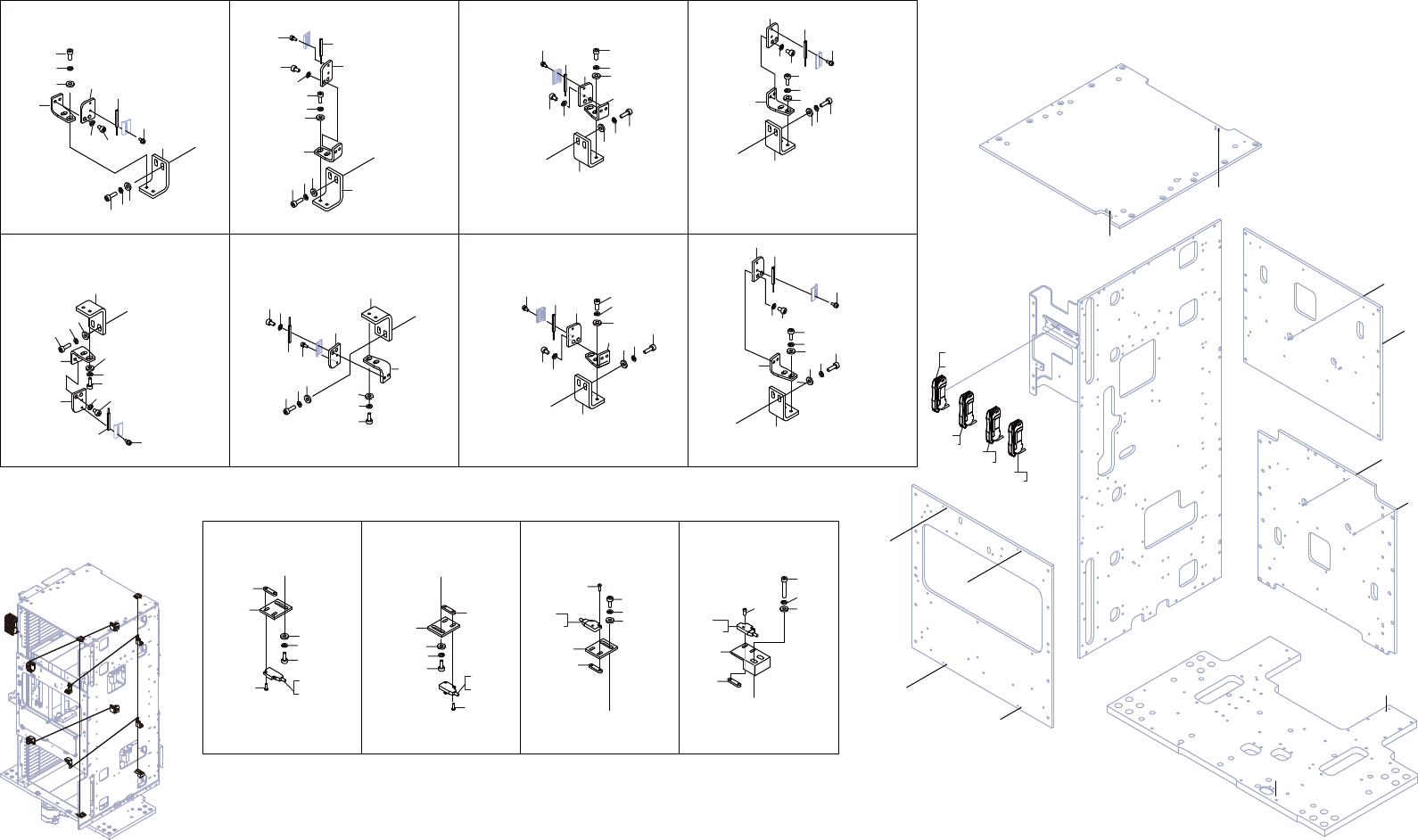

TOWER 7/
ࢱ࣮࣡
2AGTTH000208
28
PTS- NATULT2- 04
TOWER 7/
タワー 7/
2AGTTH000208
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MHFTG022801 8 BKT, SENSOR
ＢＫＴ センサ
2 H54253 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
3 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
4 W1108D 16 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
5 2MHFTG021500 8 BKT, SENSOR
ＢＫＴ センサ
6 H54252 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
7 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
8 W1108D 16 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
9 2MHFTG021600 8 PLATE, SENSOR
プレート センサ
10 H54250 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
11 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
12 S40525 8 SENSOR, FIBER
センサ ファイバ
FU-18M
13 H80663 16 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M02X005 CAPｾﾑｽ P=3(ｽﾃﾝﾚｽ)
14 2MHFTG006801 3 BKT, SENSOR
ＢＫＴ センサ
15 H54252 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
16 W1106C 6 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
17 W1108D 6 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
18 2MGTTH015300 1 BKT, SENSOR
ＢＫＴ センサ
19 H54257 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X020(3ｶ ｼﾛ)
20 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
21 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
22 S3140B 2 SW, PHOTOELECTRIC
ＳＷ 光電
EX-19A-FJ2-PN
22.1 2AGTTA001301 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24R1
22.2 2AGTTA001401 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24T1
22.3 2AGTTA001501 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24R2
22.4 2AGTTA001601 1 SW, PHOTOELECTRIC
ＳＷ 光電
T2LS24T2
23 PP01251 4 NUT
ナット
24 K5175W 8 SCREW, C/R PAN
小ネジ 十穴鍋
M02X006(ｽﾃﾝﾚｽ)
25 A60449 3 AMPLIFIER, SENSOR
アンプ センサ
FS-N12P
25.1 2AGTTA003903 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS26
25.2 2AGTTA004003 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS27
25.3 2AGTTA004103 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS28
26 A60393 1 AMPLIFIER, SENSOR
アンプ センサ
FS-N11P
26.1 2AGTTA003803 1 AMPLIFIER, SENSOR
アンプ センサ
T2LS25
29
PTS- NATULT2- 04
