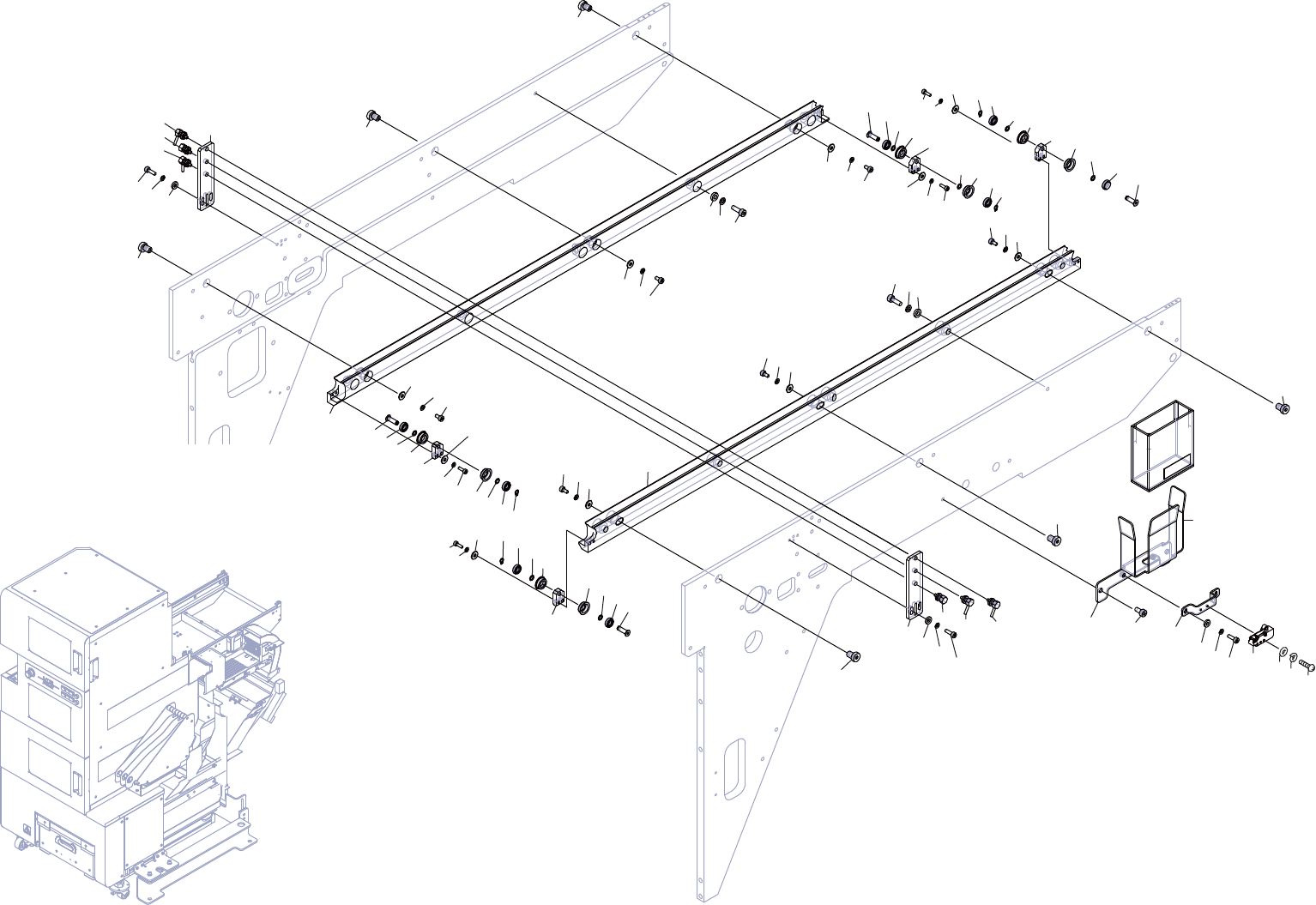

SHUTTLE 4/
ࢩࣕࢺࣝ
2AGTTH000309
50
PTS- NATULT2- 04
SHUTTLE 4/
シャトル 4/
2AGTTH000309
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH002102 1 RAIL
レール
2 H5426M 5 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
3 W1106D 5 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
4 PB35221 5 WASHER
ワッシャ
5 PM26260 3 PIN, ECCENTRIC
ピン 偏心
6 H54251 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
7 W1106C 3 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
8 PB35231 3 WASHER
ワッシャ
9 2MHFTG005500 1 HOLDER, ROLLER
ホルダ ローラ
10 H54293 2 BOLT, HEX SOCKET
ボルト 六角穴
M2.5X010(3ｶ ｼﾛ)
11 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
11.1 W60565 2 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
12 PM85820 2 ROLLER
ローラ
13 W10042 2 WASHER
ワッシャ
LRB4-0.5
14 H44321 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1040
15 PM85830 1 PIN
ピン
16 S10267 1 CIR-CLIP
サークリップ
STW 4
17 2MGYTG014501 1 PLATE, SENSOR
プレート センサ
18 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
19 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
20 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
21 S40524 3 SENSOR, FIBER
センサ ファイバ
FU-77TZ
22 2MHFTG005500 1 HOLDER, ROLLER
ホルダ ローラ
23 H54293 2 BOLT, HEX SOCKET
ボルト 六角穴
M2.5X010(3ｶ ｼﾛ)
24 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
24.1 W60565 2 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
25 PM85820 2 ROLLER
ローラ
26 W10042 2 WASHER
ワッシャ
LRB4-0.5
27 H44321 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1040
28 PM85830 1 PIN
ピン
29 S10267 1 CIR-CLIP
サークリップ
STW 4
30 2MHFTG005500 1 HOLDER, ROLLER
ホルダ ローラ
31 H54293 2 BOLT, HEX SOCKET
ボルト 六角穴
M2.5X010(3ｶ ｼﾛ)
32 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
32.1 W60565 2 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
33 PM85820 2 ROLLER
ローラ
34 W10042 2 WASHER
ワッシャ
LRB4-0.5
35 H44321 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-1040
36 PM85830 1 PIN
ピン
37 S10267 1 CIR-CLIP
サークリップ
STW 4
38 PB00RM0 1 BKT
ＢＫＴ
39 PJ16102 1 BOX, REJECT
ＢＯＸ ＮＧ
40 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
41 PB00RN2 1 BKT, SENSOR
ＢＫＴ センサ
42 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
43 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
44 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
45 S69778 1 SENSOR
センサ
AV635264-A
46 2MGTTH002102 1 RAIL
レール
47 H5426M 5 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
48 W1106D 5 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
