22.1 39.1 39.2 10 19 20 21 22 23 24 25 26 9 31 32 35 12 15 16 17 17 18 18 18 11 12 13 14 1 2 2 3 4 4 5 6 7 8 33 35 36 37 38 39 39 40 41 42 43 LEVELING PART 3/ ࣞࣜࣥࢢ㒊 2AGTTH000404 6 4 P T S- N A TU LT2 - 0 4
LEVELING PART 2/
レべリング部 2/
2AGTTH000404
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH022101 1 PLATE
プレート
2 2MGTTH021700 2 BAR
バー
6 2MGTTH016601 2 BLOCK
ブロック
7 H70921 2 BOLT, HEX SOCKET
ボルト 六角穴
M12X040(3ｶ ｼﾛ)
10 H5428L 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
11 W1014A 4 WASHER, CONICAL
ワッシャ 皿
M- 8-H
12 2MGTTH015803 1 BLOCK
ブロック
13 H74536 1 BOLT
ボルト
MSB10-25
14 W61172 1 WASHER
ワッシャ
WSSM25-10-3
15 N1079L 1 NUT, HEX
ナット 六角
M08(3ｶ ｼﾛ)
16 W61173 1 WASHER
ワッシャ
WSSM25-8-3
17 H5428N 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X025(3ｶｼﾛ)
18 W1106G 4 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
19 W1108G 4 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
20 2MGTTH015901 2 BLOCK
ブロック
21 H54272 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
22 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
23 2MGTTH007803 1 BLOCK
ブロック
24 2MGTTH007703 1 BLOCK
ブロック
25 H54287 4 BOLT, HEX SOCKET
ボルト 六角穴
M10X025(3ｶ ｼﾛ)
26 W1015A 4 WASHER, CONICAL
ワッシャ 皿
M-10-H
27 H75133 2 BOLT, HEX
ボルト 六角
M24x140 P=2.0 ｾﾞﾝﾈｼﾞ
28 2MGTTH017502 1 SEAL
シール
29 2MGTTH018101 1 PLATE
プレート
30 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
31 2MGTTH017402 1 SEAL
シール
32 2MGTTH017602 2 PLATE
プレート
33 H5428T 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X040(3ｶ ｼﾛ)
34 W1106G 4 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
35 2MGTTH023400 2 BOLT, LEVELLING
ボルト レベリング
36 K2024Y 2 CASTER
キャスタ
NO.104HB-PAS-I
37 H5425B 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
39 H75831 2 BKT
ＢＫＴ
SFJ-N19
41 H5428M 8 BOLT, HEX SOCKET
ボルト 六角穴
M08X022(3ｶ ｼﾛ)
44 2MGTTH021802 1 PLATE, FRONT
プレート フロント
47 2MGTTH016102 2 BKT
ＢＫＴ
48 2MGTTH016202 2 BKT
ＢＫＴ
49 H54271 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
50 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
51 W1108F 8 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
52 H54285 4 BOLT, HEX SOCKET
ボルト 六角穴
M10X015(3ｶｼﾛ)
54 W60605 4 WASHER
ワッシャ
WSSM30-12-2
55 PM28992 2 COLLAR
カラー
56 H4094L 4 BEARING
ベアリング
UMBW20-55
57 PM29002 2 COLLAR
カラー
58 S2306A 2 SHAFT
シャフト
SFJW20-50-M10-N10
59 PM28992 2 COLLAR
カラー
60 2MGTTH021600 2 BLOCK
ブロック
61 H5428T 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X040(3ｶ ｼﾛ)
62 W1014A 4 WASHER, CONICAL
ワッシャ 皿
M- 8-H
63 H70349 2 BOLT, HEX SOCKET
ボルト 六角穴
M12X060(3ｶ ｼﾛ)
63
PTS- NATULT2- 04
22.1
39.1
39.2
10
19
20
21
22
23
24
25
26
9
31
32
35
12
15
16
17
17
18
18
18
11
12
13
14
1
2
2
3
4
4
5
6
7
8
33
35
36
37
38
39
39
40
41
42
43

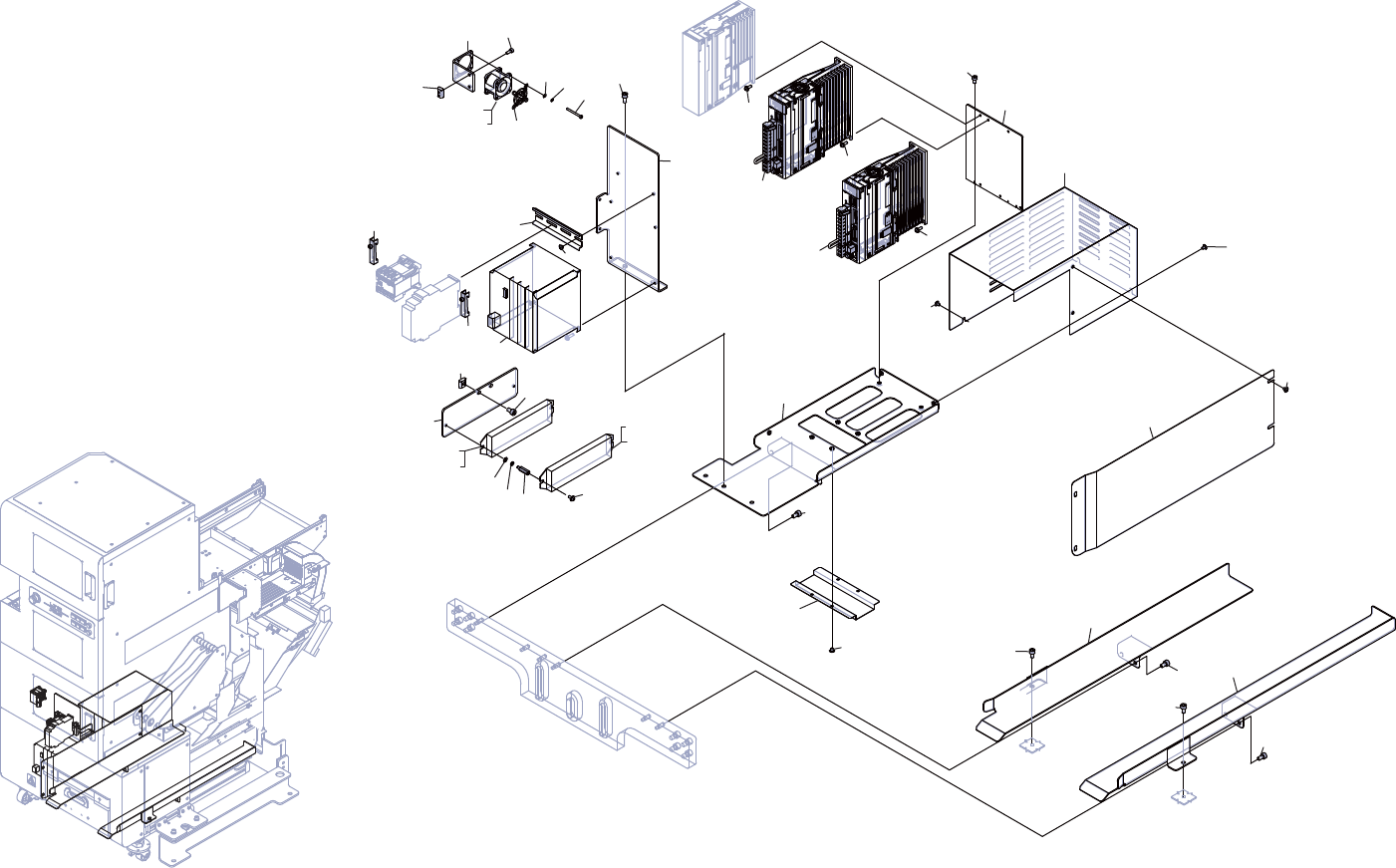

LEVELING PART 3/
ࣞࣜࣥࢢ㒊
2AGTTH000404
64
PTS- NATULT2- 04
LEVELING PART 3/
レべリング部 3/
2AGTTH000404
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTH018800 1 BKT
ＢＫＴ
2 H5425B 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
3 2MGTTH007002 1 BKT
ＢＫＴ
4 H5425B 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
5 2MGTTH018901 1 BKT
ＢＫＴ
6 H5425B 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
7 2MGTTH019001 1 COVER, CATCH
カバー 受け
8 K5172L 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
9 2MGTTH006902 1 BKT
ＢＫＴ
10 H5425C 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
11 2MGTTH007203 1 COVER, WIRING
カバー 配線
12 K5172L 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
13 2MGTTH006802 1 COVER, PROTECTIVE
カバー 保護
14 K5172L 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
15 2MGTTH013102 1 BKT
ＢＫＴ
16 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
17 A62678 2 AMPLIFIER, AC SERVO
アンプ ＡＣサーボ
SGDV-2R8A11AY838AA
18 K51999 6 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
19 2MGTTH018300 1 BKT
ＢＫＴ
20 N61077 2 NUT
ナット
SFB-PN17
21 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
22 2MGTSA021801 1 FAN
ファン
22.1 2AGTTA001201 1 FAN
ファン
T2FAN1
23 K1141R 1 GUARD, FIN
ガード フィン
109-059
24 H68194 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X034(3ｶ ｼﾛ)
25 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
26 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
31 2MGYTG023800 1 RAIL
レール
32 K5172H 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
33 XK01141 1 CONTROLLER
コントローラ
35 A5043T 2 RETAINER, RAIL
押え レール
PFP-M
36 2MGTTH007302 1 PLATE
プレート
37 H5425B 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
38 N61199 2 NUT
ナット
SFB-PN19
39 T4094L 2 RESISTOR
抵抗
ERF-150WJ101
39.1 2AGTTA000701 1 RESISTOR
抵抗
T4R1
39.2 2AGTTA000801 1 RESISTOR
抵抗
T5R1
40 S32449 2 SPACER
スペーサ
BSU-420
41 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
42 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
43 K5198G 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X010 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
65
PTS- NATULT2- 04
