- 6 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-56186 ASM_JM50_CTRL_UNIT ＪＭ５０ コントロールユニット 1 2 HM-0003300-30 FAN MOTOR フィンガーガード (1) 3 401-89090 DC FAN ASM ＤＣファン組 (1) 4 401-77318 FAN_SCREW ファンスクリュー (2) 5 401-4…
- 5 -

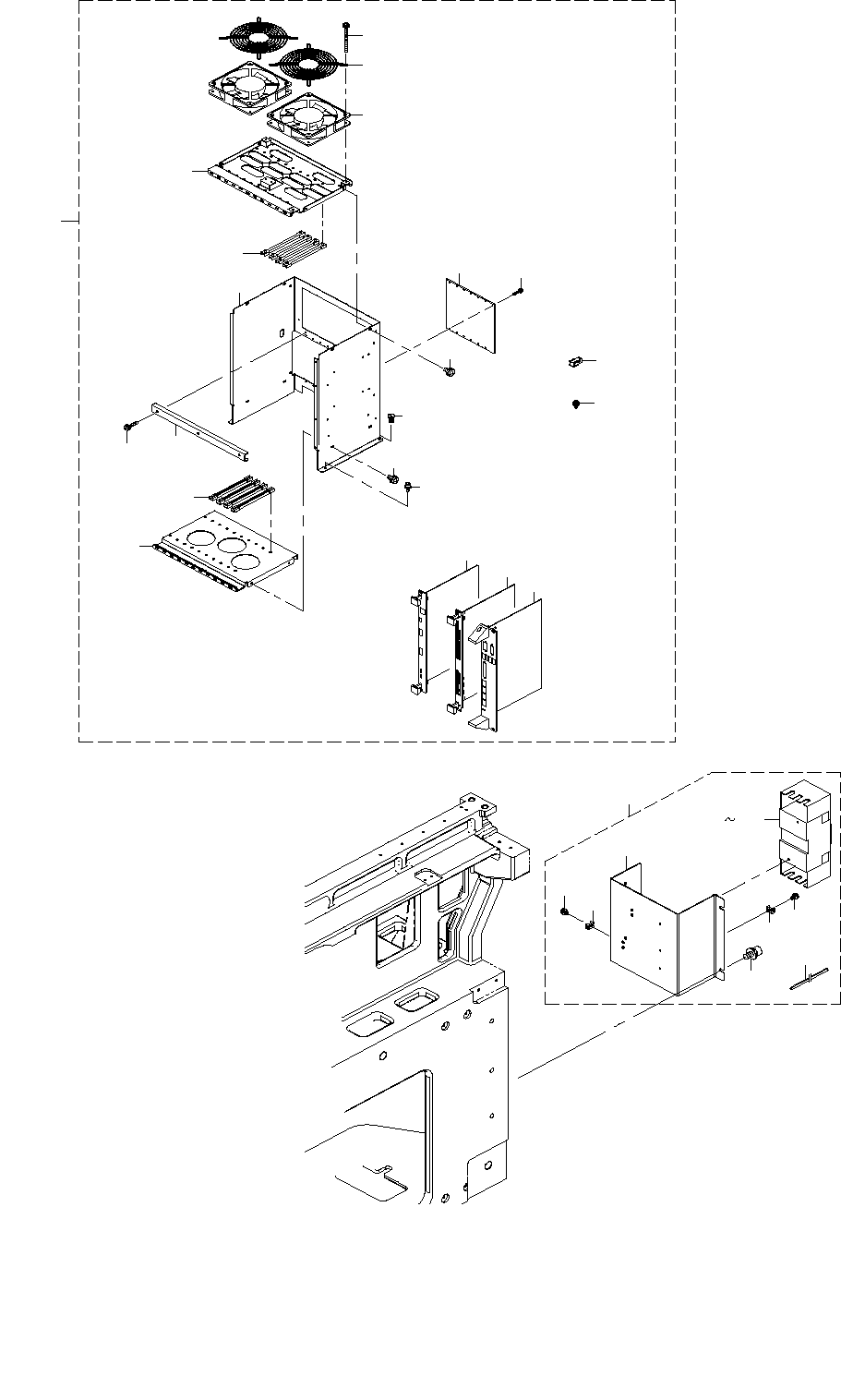

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
９
８
９
１１
１２
１３
２
４
１８
１０
５
７
６
８
１９
１
１６
１４
１５
３
１９
２６
２１
２６
２２ ２５
２７
２７
２８
２９
２０
１７
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-56186 ASM_JM50_CTRL_UNIT
ＪＭ５０ コントロールユニット
1
2 HM-0003300-30 FAN MOTOR
フィンガーガード
(1)
3 401-89090 DC FAN ASM
ＤＣファン組
(1)
4 401-77318 FAN_SCREW
ファンスクリュー
(2)
5 401-47546 CTRL_UNIT_FRAME
ＣＴＲＬユニットフレーム
(1)
6 401-47544 CTRL_BASE_U
ＣＴＲＬベースＵ
(1)
7 401-47545 CTRL_BASE_L
ＣＴＲＬベースＬ
(1)
8 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
9 HX-0002600-00 GUIDE RAIL
ガイドレール
(10)
10 400-47087 BACK_BOAD_BAR
バックボードバー
(1)
11 SL-4031491-SC SCREW M3 L=14
座金付きなべ小ねじ Ｍ３ Ｌ＝１４
(3)
12 401-72512 CPCI BACK BOARD 6SLOT
ＣＰＣＩバックボード６スロット
(1)
13 SL-4851091-SC SCREW M2.5 L=10
座金付きなべ小ねじ Ｍ２．５ Ｌ＝１０
(16)
14 401-28871 IO CONTROL PCB ASM
ＩＯコントロール基板組
(1)
15 401-96265 POSITION BOARD
ポジションボード
(1)
16 402-05765 CPU BOARD
ＣＰＵボード
(1)
17 SL-4851091-SC SCREW M2.5 L=10
座金付きなべ小ねじ Ｍ２．５ Ｌ＝１０
(16)
18 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
19 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
20 402-06700 ASM_JM100_BREAKER_UNIT
ＪＭ１００＿ブレーカー組
1
21 402-06497 BREAKER_BR
ブレーカーＢＲ
(1)
22 HA-0065200-1A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
23 HA-0070300-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
24 HA-0065400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
25 HX-0029400-00 FIXED BASE
固定ベース
(5)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
27 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
28 HX-0067100-0A GROMMET
グロメット
(0.08)
- 7 -

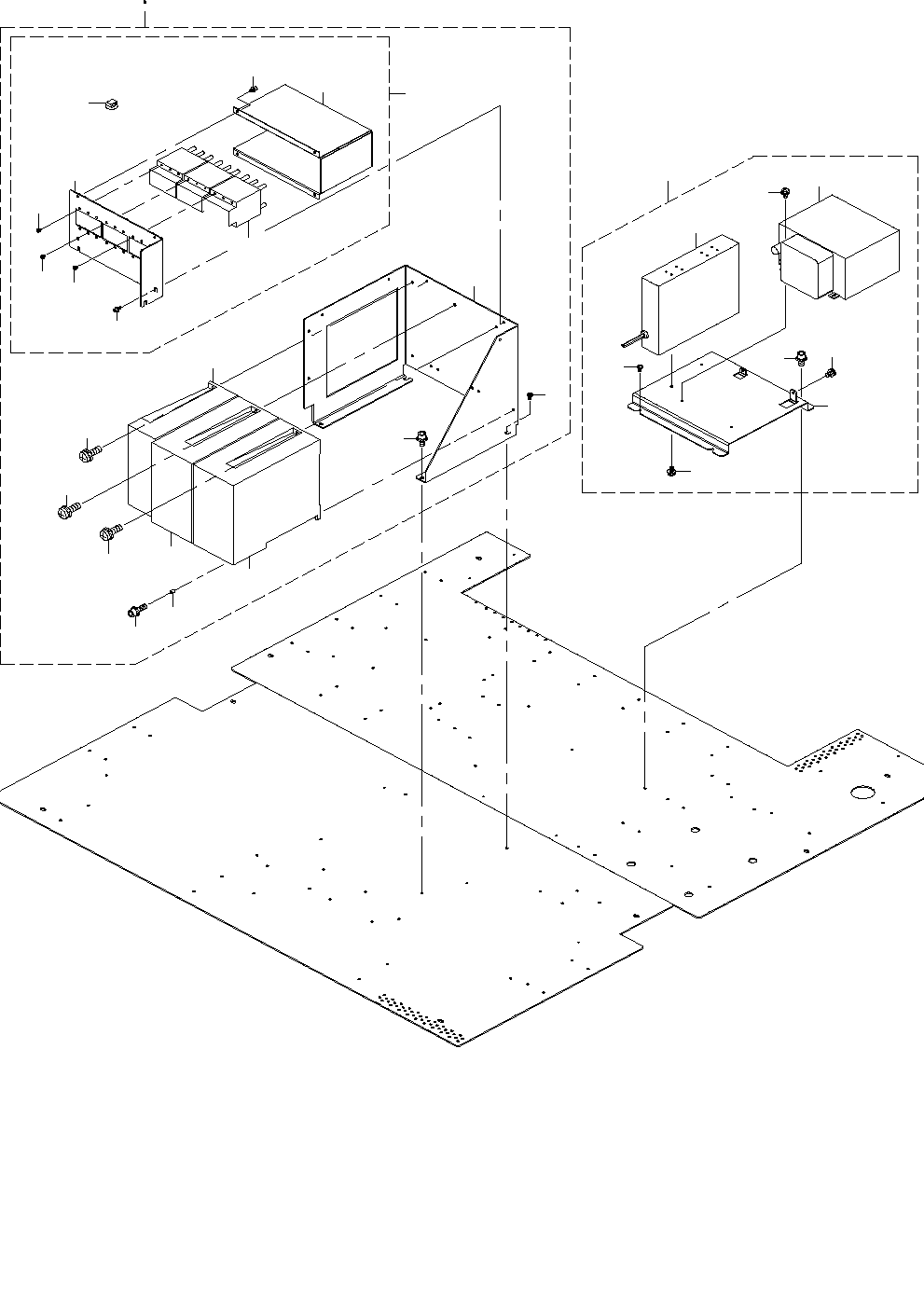

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
３
７
１０
９
８
６
６
６
５
４
１０
２１
１６
１７
１７
１４
１４
１４
１３
１２
１１
２１
１９
２０
２２
２３
２１
２４
１８
１５
１ ２
