- 67 - 34. SMT FEEDER COMPONENTS ＳＭＴ フィーダ関係 ７ １４ １ ２ １１ １６ １３ ７ １４ ８ １５ ３ ４ ５ ６ ８ １５ ９ １０ １１ １６ １２ １７
- 66 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-54731 MAINLINE FILTER ASM
メインラインフィルタ組
1
2 PF-0154010-A0 AIR FILTER
エア フィルタ
(1)
3 PF-9010070-00 FILTER ELEMENT
フィルターエレメント
(1)
4 PJ-3041254-01 ELBOW UNION 12
エルボ ユニオン １２
(2)
5 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
(2)
6 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
(0.8)
7 PJ-3031000-02 STRAIGHT
ストレート
(1)
8 PJ-3090400-03 REDUCER 4-10
レデューサ ４−１０
(1)
9 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
10 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(2)
11 400-55291 FILTER BRACKET
フィルタブラケット
(1)
12 400-55290 DRAIN TANK STAY
ドレインタンクステイ
(1)
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
14 HX-0029400-00 FIXED BASE
固定ベース
(1)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
16 EA-9500B01-00 CABLE BAND
束線バンド
(1)
17 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(2)
18 HX-0005500-0J GROMMET
ブッシュ
(1)
19 E2506-716-000 MOP MAGNET
ＭＯＰマグネット
(2)
20 400-16815 DRAIN TANK
ドレインタンク
(1)
21 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
2
- 67 -

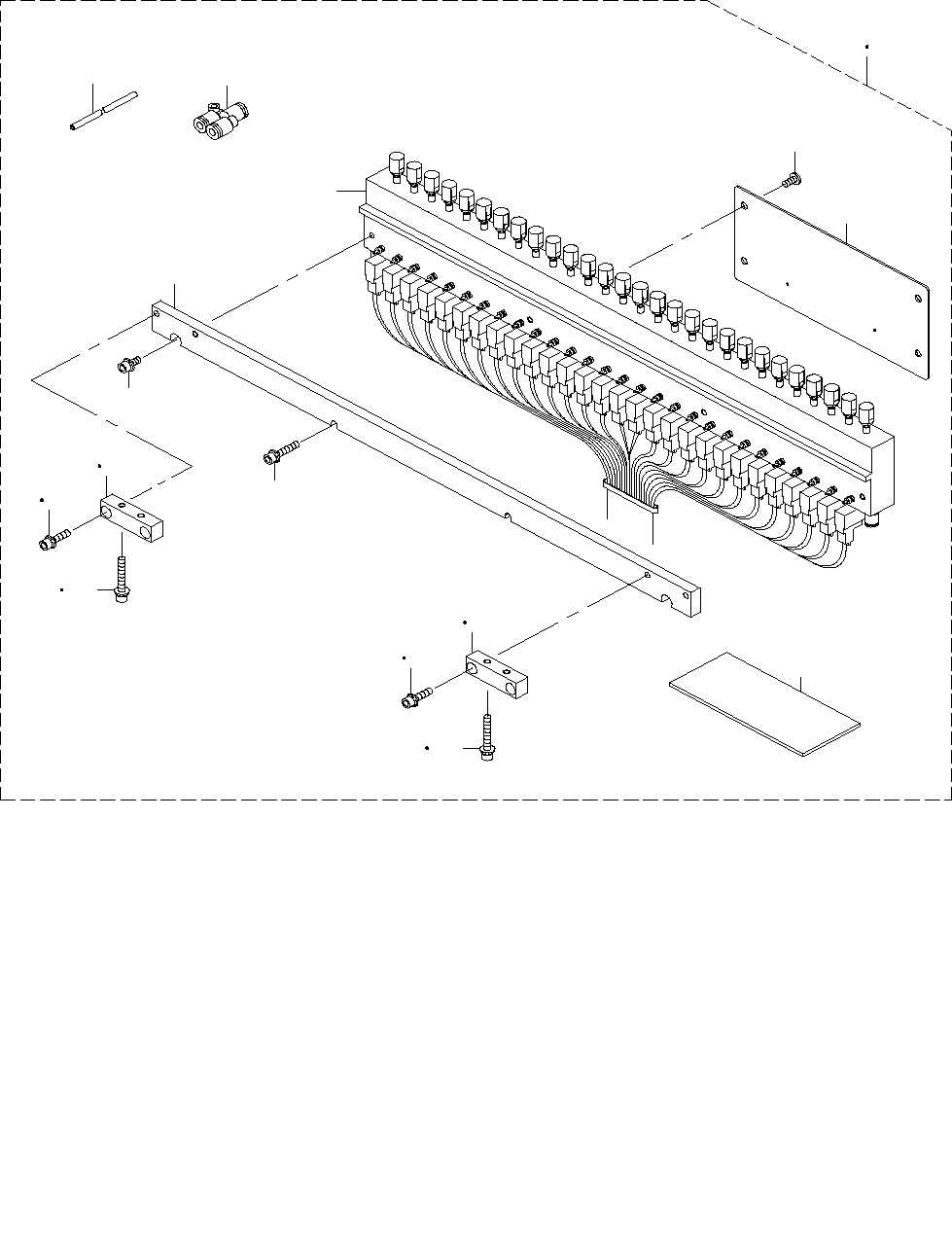

34.SMT FEEDER COMPONENTS
ＳＭＴ フィーダ関係
７ １４
１ ２
１１
１６
１３
７ １４
８
１５
３
４
５
６
８ １５
９
１０
１１ １６
１２
１７
- 68 -
NOTE( 注記 ) #01....TYPE FIXING BANK 固定バンク仕様
#02....TYPE LIFTER リフター仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
402-07389 DRIVE_CYLINDER_UNIT_FIX
ドライブシリンダユニット固定
1
2
#02
402-07396 DRIVE_CYLINDER_UNIT_LIFTER
ドライブシリンダユニットリフタ
1
3 402-06622 DRIVE_CYLINDER_65
ドライブシリンダ６５
(1)
4 402-06623 DRIVE_SUPPORT_65
ドライバサポート６５
(1)
5 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
(2)
6 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
7
#01
E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポートＡ
(2)
8
#01
SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
9 402-06472 DC_CONN_BR
ＤＣコネクタＢＲ
(1)
10 SM-4051001-SC SCREW M5 L=10
なべ小ねじ Ｍ５Ｘ０．８ Ｌ＝１０
(2)
11
#01
SL-6053592-TN SCREW M5 L=35
座金付き六角穴ボルト Ｍ５ Ｌ＝３５
(4)
12 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(1)
13 PJ-3080600-07 UNION Y
ユニオン ワイ
(2)
14
#02
400-00598 DRIVER BRACKET SUPPORT C
ドライバブラケットサポートＣ
(1)
15
#02
SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
16
#02
SL-6051242-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
17 401-39344 CB_INNER_L
チップボックスインナーＬ
(1)
