- 79 - 40. LEAD CORRECT JIG BA SE & MOST LEAD COR JI G BASE ASM COMPON ENT S リード矯正治具ベース・多ピ ンリード矯正治具ベース関係 ５ ５ ４ ３ ６ ３３ ２５ ３２ １７ ２４ ３３ ３４ ３４ ９ １６ ８ ７ ２ １ ４１ ４０ ３９ ３８ ３８ ３７ ３６ ３６ ４２ ４５ ４８ ４９ ５０ ５１ ５１ ５２ ５３ ５３ ５４ ５４ ５７ ５…
- 78 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-14193 3DS_ELEC_DEVICE_ASM
３ＤＳ電装組
1
2 402-14194 3DS_CPU BOARD_BOX_ASM
３Ｄ ＣＰＵボードボックス組
(1)
3 402-05765 CPU BOARD
ＣＰＵボード
(1)
4 HX-0002600-00 GUIDE RAIL
ガイドレール
(2)
5 400-97423 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
6 SL-4851091-SC SCREW M2.5 L=10
座金付きなべ小ねじ Ｍ２．５ Ｌ＝１０
(4)
7 401-33048 FAN MOTOR ASM
ファンモータ組
(1)
8 400-93510 Y_FAN_GUARD_C
ファンガード６０
(1)
9 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
(4)
10 402-14195 3D_VCS_PCB_BOX
３Ｄ＿ＶＣＳ＿基板ボックス
(1)
11 401-32928 COPLA_PCB_COVER
コプラ基板カバー
(1)
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
13 402-14196 3D_VCS_BOX_ASM_BR
３Ｄ＿ＶＣＳボックス取付ブラケット
(1)
14 HX-0035400-00 SPACER
スペーサ
(2)
15 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
16 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
17 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(1)
18 402-14197 3DS_PSU_ASM
３Ｄ 電源組
(1)
19 HX-0070500-00 POWER SUPPLY
パワーサプライ
(1)
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
21 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
23 HX-0067100-0A GROMMET
グロメット
(0.1)
24 HX-0070600-0A MOUNT BASE
マウントベース
(2)
25 401-32932 COPLA_POWER_BRACKET
コプラ電源ブラケット
(1)
26 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
27 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
28 401-32931 COPLA_POWER_COVER
コプラ電源カバー
(1)
29 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
30 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
31 402-14199 3D_VCS_POWER_STAY
３Ｄ＿ＶＣＳ＿電源ユニット取付ステイ
(1)
32 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
33 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
34 402-15941 3D_SCREEN_PLATE
３Ｄスクリーンプレート
1
- 79 -

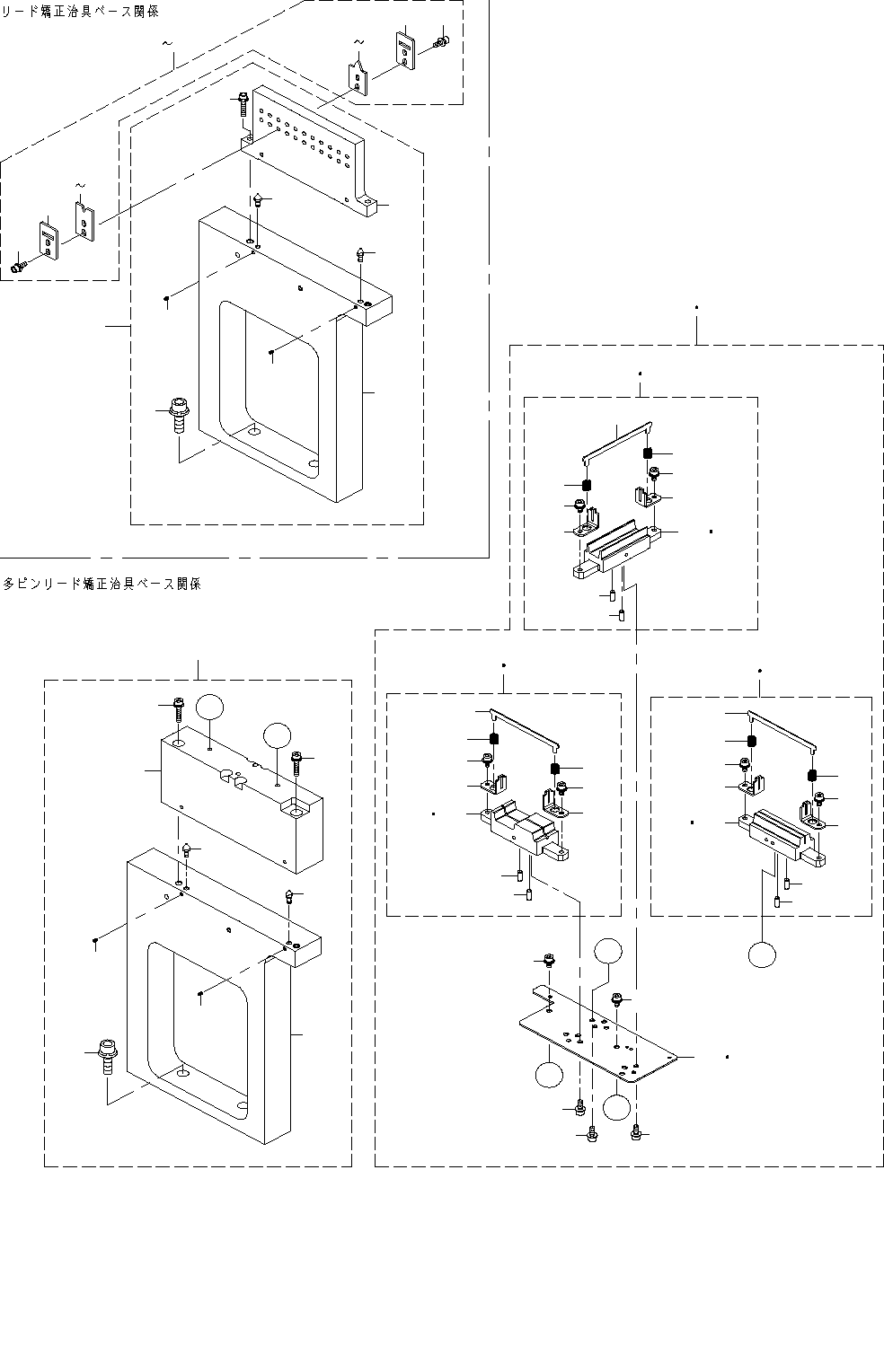

40.LEAD CORRECT JIG BASE & MOST LEAD COR JIG BASE ASM COMPONENTS
リード矯正治具ベース・多ピンリード矯正治具ベース関係
５
５
４
３
６
３３
２５
３２
１７ ２４
３３
３４
３４
９ １６
８
７
２
１
４１
４０
３９
３８
３８
３７
３６
３６
４２
４５
４８ ４９
５０
５１
５１
５２
５３
５３
５４
５４
５７ ５８
５９
６０
６０
６１
６１
６２
６２
６３
６３
６６ ６７
６８
６９
６９
７０
７０
７１
７１
７２
７２
７４
７５
５２
７３
７３
４６ ４７
５５
５６
６４ ６５
Ａ
Ａ
３５
Ｂ
Ｂ
７３
４３ ４４
４５
Ａ
Ａ
- 80 -
NOTE( 注記 ) #01....FOR MOST LEAD COR JIG 001 ASM 多ピンリード矯正治具 ００１組用
#02....FOR MOST LEAD COR JIG 002 ASM 多ピンリード矯正治具 ００２組用
#03....COMMON PARTS 共通部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13413 LEAD_CORRECT_JIG_BASE_ASM
リード矯正治具ベース
1
2 401-65096 LEAD_CORRECT_JIG_FIX_BASE
リード矯正冶具ベース
(1)
3 401-56188 LOCATE_PIN_A
位置決めピンＡ
(1)
4 401-56189 LOCATE_PIN_B
位置決めピンＢ
(1)
5 SM-8020302-TP SCREW M2X0.4 L=3
止めねじ Ｍ２Ｘ０．４ Ｌ＝３
(2)
6 401-65098 LEAD_CORRECT_JIG_ATTACH_BLOCK
リード矯正冶具取付ベース
(1)
7 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
8 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
9 401-76201 LEAD_CORRECT_JIG_001_ASSY
リード矯正冶具＿００１組＿ＬＰ２．５ φ０．５
1
10 401-76202 LEAD_CORRECT_JIG_002_ASSY
リード矯正冶具＿００２組＿ＬＰ３．５ φ０．５
1
11 401-76203 LEAD_CORRECT_JIG_003_ASSY
リード矯正冶具＿００３組＿ＬＰ５．０ φ０．５５
1
12 401-76204 LEAD_CORRECT_JIG_004_ASSY
リード矯正冶具＿００４組＿ＬＰ５．０ φ０．８
1
13 401-76205 LEAD_CORRECT_JIG_005_ASSY
リード矯正冶具＿００５組＿ＬＰ７．５ φ０．６
1
14 401-76206 LEAD_CORRECT_JIG_006_ASSY
リード矯正冶具＿００６組＿ＬＰ７．５ φ０．８
1
15 401-76207 LEAD_CORRECT_JIG_007_ASSY
リード矯正冶具＿００７組＿ＬＰ１０．０ φ０．６
1
16 401-76208 LEAD_CORRECT_JIG_008_ASSY
リード矯正冶具＿００８組＿ＬＰ１０．０ φ０．８
1
17 401-76209 EXTEND_LEAD_CORRECT_JIG_001_T15
リード拡大矯正治具＿００１＿ｔ１５＿ＬＰ２．５ φ０．５
(1)
18 401-76211 EXTEND_LEAD_CORRECT_JIG_002_T15
リード拡大矯正治具＿００２＿ｔ１５＿ＬＰ３．５ φ０．５
(1)
19 401-76213 EXTEND_LEAD_CORRECT_JIG_003_T15
リード拡大矯正治具＿００３＿ｔ１５＿ＬＰ５．０ φ０．５５
(1)
20 401-76215 EXTEND_LEAD_CORRECT_JIG_004_T15
リード拡大矯正治具＿００４＿ｔ１５＿ＬＰ５．０ φ０．８
(1)
21 401-76217 EXTEND_LEAD_CORRECT_JIG_005_T15
リード拡大矯正治具＿００５＿ｔ１５＿ＬＰ７．５ φ０．６
(1)
22 401-76219 EXTEND_LEAD_CORRECT_JIG_006_T15
リード拡大矯正治具＿００６＿ｔ１５＿ＬＰ７．５ φ０．８
(1)
23 401-76221 EXTEND_LEAD_CORRECT_JIG_007_T15
リード拡大矯正治具＿００７＿ｔ１５＿ＬＰ１０．０ φ０．６
(1)
24 401-76223 EXTEND_LEAD_CORRECT_JIG_008_T15
リード拡大矯正治具＿００８＿ｔ１５＿ＬＰ１０．０ φ０．８
(1)
25 401-76210 SHRINK_LEAD_CORRECT_JIG_001_T15
リード縮小矯正治具＿００１＿ｔ１５＿ＬＰ２．５ φ０．５
(1)
26 401-76212 SHRINK_LEAD_CORRECT_JIG_002_T15
リード縮小矯正治具＿００２＿ｔ１５＿ＬＰ３．５ φ０．５
(1)
27 401-76214 SHRINK_LEAD_CORRECT_JIG_003_T15
リード縮小矯正治具＿００３＿ｔ１５＿ＬＰ５．０ φ０．５５
(1)
28 401-76216 SHRINK_LEAD_CORRECT_JIG_004_T15
リード縮小矯正治具＿００４＿ｔ１５＿ＬＰ５．０ φ０．８
(1)
29 401-76218 SHRINK_LEAD_CORRECT_JIG_005_T15
リード縮小矯正治具＿００５＿ｔ１５＿ＬＰ７．５ φ０．６
(1)
30 401-76220 SHRINK_LEAD_CORRECT_JIG_006_T15
リード縮小矯正治具＿００６＿ｔ１５＿ＬＰ７．５ φ０．８
(1)
31 401-76222 SHRINK_LEAD_CORRECT_JIG_007_T15
リード縮小矯正治具＿００７＿ｔ１５＿ＬＰ１０．０ φ０．６
(1)
32 401-76224 SHRINK_LEAD_CORRECT_JIG_008_T15
リード縮小矯正治具＿００８＿ｔ１５＿ＬＰ１０．０ φ０．８
(1)
33 401-65107 LEAD_CORRECT_JIG_CLAMP_PLATE
リード矯正治具クランププレート
(2)
34 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
35 402-55025 JM100_LEAD_COR_JIG_BASE_ASM
ＪＭ１００多ピンリード矯正治具ベース
1
36 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
37 401-56188 LOCATE_PIN_A
位置決めピンＡ
(1)
38 SM-8020302-TP SCREW M2X0.4 L=3
止めねじ Ｍ２Ｘ０．４ Ｌ＝３
(2)
39 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
40 401-65096 LEAD_CORRECT_JIG_FIX_BASE
リード矯正冶具ベース
(1)
41 401-56189 LOCATE_PIN_B
位置決めピンＢ
(1)
42 402-54978 JIG_FIX_BLOCK
ジグフィックスブロック
(1)
43
#01
402-55026 JM100_MOST_LEAD_COR_JIG_001_ASM
ＪＭ１００＿多ピンリード矯正治具＿００１組
1
44
#02
402-55027 JM100_MOST_LEAD_COR_JIG_002_ASM
ＪＭ１００＿多ピンリード矯正治具＿００２組
1
45 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
46
#01
402-55062 MOST_LEAD_COR_JIG_WIDE_001_P10
多ピンリード矯正治具＿広＿００１＿Ｐ１０
(1)
47
#02
402-55066 MOST_LEAD_COR_JIG_NOR_002_P2.5
多ピンリード矯正治具＿００２＿Ｐ２．５＿狭
(1)
48
#01
402-54986 JIG_Y_10MM_WIDE
治具Ｙ１０ＭＭ＿広
(1)
49
#02
402-54985 JIG_Y_2.5MM_NARROW
治具Ｙ＿２．５ｍｍ＿狭
(1)
50
#03
402-54982 SPRING_PLATE
ばねプレート
(1)
51
#03
402-54980 SPRING_BRKT
ばねブラケット
(2)
52
#03
402-54981 JIG_SUPPORT_SPRING
治具サポートばね
(2)
53
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
54
#03
PH-0300082-C0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
(2)
55
#01
402-55063 MOST_LEAD_COR_JIG_NAR_001_P10
多ピンリード矯正治具＿狭＿００１＿Ｐ１０
(1)
56
#02
402-55065 MOST_LEAD_COR_JIG_WID_002_P2.5
多ピンリード矯正治具＿００２＿Ｐ２．５＿広
(1)
57
#01
402-54987 JIG_Y_10MM_NARROW
治具Ｙ１０ｍｍ＿狭
(1)
58
#02
402-54984 JIG_Y_2.5MM_WIDE
治具Ｙ＿２．５ｍｍ＿広
(1)
59
#03
402-54982 SPRING_PLATE
ばねプレート
(1)
60
#03
402-54980 SPRING_BRKT
ばねブラケット
(2)
61
#03
402-54981 JIG_SUPPORT_SPRING
治具サポートばね
(2)
62
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
63
#03
PH-0300082-C0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
(2)
64
#01
402-55064 MOST_LEAD_COR_JIG_001_P18.5
多ピンリード矯正治具＿００１＿Ｐ１８．５
(1)
65
#02
402-55067 MOST_LEAD_COR_JIG_002_P2.5
多ピンリード矯正治具＿００２＿Ｐ２．５
(1)
66
#01
402-54988 JIG_X_18.5
治具Ｘ１８．５
(1)
67
#02
402-54983 JIG_X_2_5MM
治具Ｘ＿２．５ｍｍ
(1)
68
#03
402-54982 SPRING_PLATE
ばねプレート
(1)
69
#03
402-54981 JIG_SUPPORT_SPRING
治具サポートばね
(2)
70
#03
402-54980 SPRING_BRKT
ばねブラケット
(2)
71
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
72
#03
PH-0300082-C0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
(2)
73
#03
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
74
#01
402-54979 JIG_FIX_BRKT
治具フィックスブラケット
(1)
75
#02
402-55050 JIG_FIX_BRKT_002
治具フィックスブラケット＿００２
(1)
