- 39 - 20. ATC & CAL COMPONENTS ＡＴＣ・ＣＡＬ 関係 ３２ ３２ ３１ ３１ ５９ ４３ ５４ ５７ ５５ ５６ ５３ ４ ５ ５ ６ ７ ８ １０ １２ １３ １４ １１ １５ １６ １７ １８ １９ ２０ ２１ ２２ ２２ ２３ ２４ ２５ ２６ ２７ ２８ ２９ ３０ ３３ ２ ３５ ３６ ４２ ３９ ３８ ５１ Ａ ４１ ４０ ３７ ４４ ４５ ４６ ４７ ４８ ４９ ５０ Ａ ３４ ５２…
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-07438 HMS_ASSY_JM100
ＨＭＳ組＿ＪＭ１００
1
2 402-06506 HMS_BR_J1
ＨＭＳブラケットＪ１
(1)
3 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
4 HX-0029400-00 FIXED BASE
固定ベース
(1)
5 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(1)
6 402-05724 HMS SENSOR ASM
ＨＭＳセンサ組
(1)
7 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(2)
8 HX-0023300-00 CABLE BAND
束線バンド
(2)
9 HX-0034400-00 FIXED BASE
束線パーツ
(1)
10 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
11 400-54839 SOFT NYLON 8
ソフトナイロン８
0.51
12 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
0.47
- 39 -

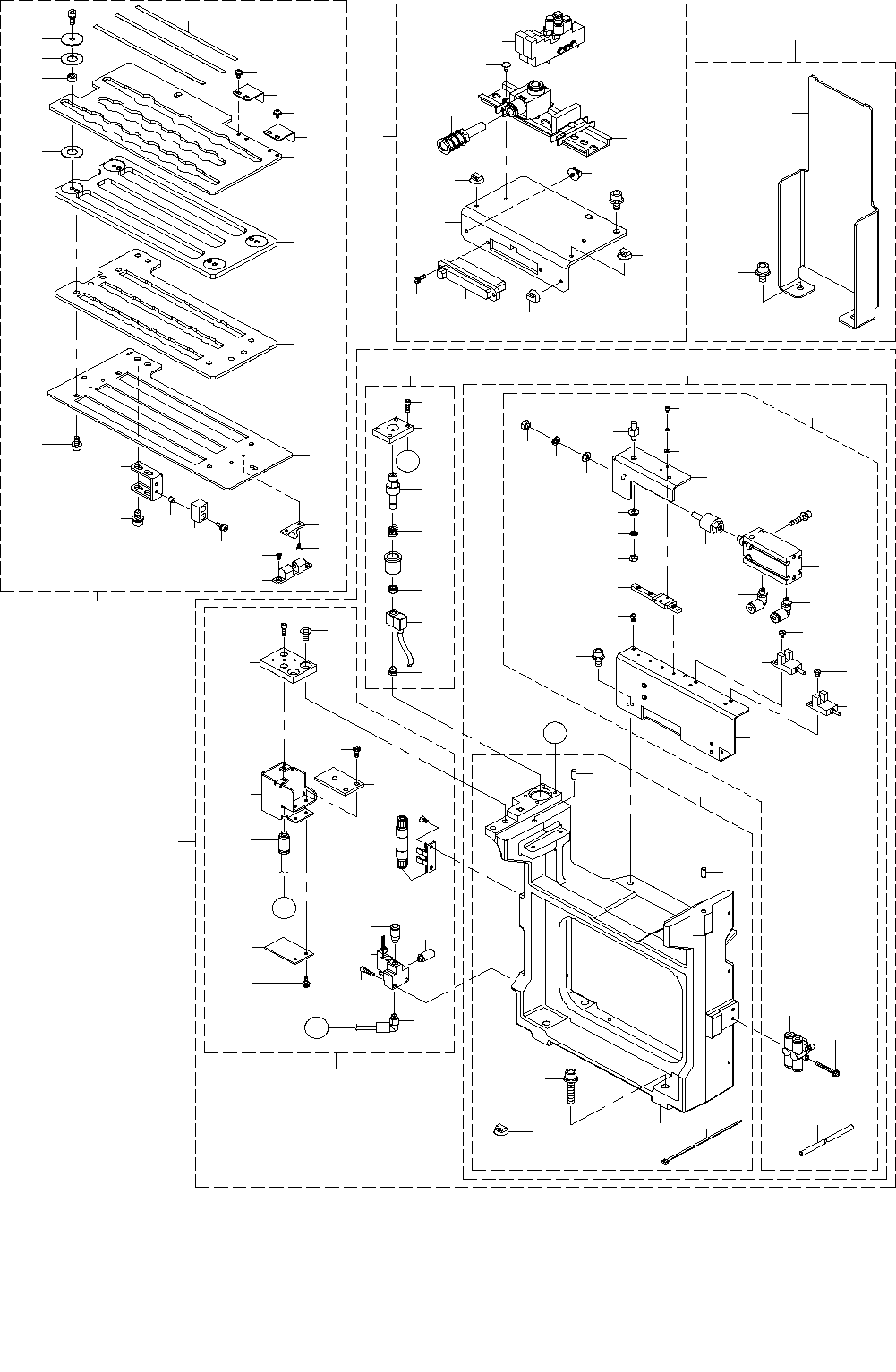

20.ATC & CAL COMPONENTS
ＡＴＣ・ＣＡＬ 関係
３２
３２
３１
３１
５９
４３
５４
５７
５５
５６
５３
４
５
５
６
７
８
１０
１２
１３
１４
１１
１５
１６
１７
１８
１９
２０
２１
２２
２２
２３
２４
２５
２６
２７
２８
２９
３０
３３
２
３５
３６
４２
３９
３８
５１
Ａ
４１
４０
３７
４４
４５
４６
４７
４８
４９
５０
Ａ
３４
５２
５８
Ｂ
Ｂ
６０
１
６３
６２
６１
６５
６６
６６
６６
６６
６７
６９
７０
７１
７２
７３
６８
６４
９
３
７４
７５
７６
７７
７９
８０
８０
７８
８１
８２
８３
８４
８５
８５
８４
８６
８６
８７
８７
８８
８９
９０
９１
９２
９３
- 40 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-07376 CAL_ATC_UNIT
ＣＡＬ＿ＡＴＣユニット
1
2 402-07377 R-ATC_UNIT
Ｒ−ＡＴＣ＿ユニット
(1)
3 402-07378 R-ATC_BASE_UNIT
Ｒ−ＡＴＣ＿ベースユニット
(1)
4 402-06446 ATC_BASE
ＡＴＣベース
(1)
5 PH-0400100-U0 PARALLEL PIN TYPE B 4X10
平行ピン Ｂ種 ４Ｘ１０
(2)
6 HX-0070600-00 MOUNT BASE
マウントベース
(7)
7 EA-9500B01-00 CABLE BAND
束線バンド
(7)
8 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
9 402-07379 R-ATC_DRIVE_UNIT
Ｒ−ＡＴＣ＿ドライブユニット
(1)
10 401-74777 CYLINDER_BASE
シリンダーベース
(1)
11 400-49189 HEAD RAIL
ヘッドレ−ル
(1)
12 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(2)
13 402-06477 SLIDE_ANGLE
スライドアングル
(1)
14 401-74780 ATC_PIN
ＡＴＣピン
(1)
15 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
16 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
17 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
18 SM-6020402-TN SCREW M2X4
六角穴ボルト Ｍ２Ｘ４
(2)
19 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ２
(2)
20 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
(2)
21 401-74778 CYLINDER_16_25
シリンダー＿１６＿２５
(1)
22 PJ-3040405-04 UNION
ユニオン
(2)
23 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
24 401-74779 FLOATING_JOINT_M5
ＦＬＯＡＴＩＮＧ＿ジョイント＿Ｍ５
(1)
25 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(1)
26 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
27 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
28 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
(2)
29 SL-4032591-SC SCREW M3 L=25
座金付きなべ小ねじ Ｍ３ Ｌ＝２５
(2)
30 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2)
31 401-29062 PHOTOMICRO SENSOR ASM
フォトマイクロセンサ組
(2)
32 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
33 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
34 402-07381 CAL_STAGE
ＣＡＬステージ
(1)
35 401-82961 CAL_PLATE_RS1
ＣＡＬプレートＲＳ１
(1)
36 L202E-521-000 CAL SIDE COVER
ＣＡＬ サイド カバー
(1)
37 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
38 PJ-3010405-05 HALF UNION
ハーフ ユニオン
(1)
39 L202E-621-000 CAL DIFFUSER
ＣＡＬ ディフューザ
(1)
40 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
41 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
(1)
42 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
43 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ５ Ｌ＝１４
(2)
44 PF-0100030-A0 AIR SUCTION FILTER
エア サクション フィルタ
(1)
45 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(2)
46 PV-1305410-00 3-PORT SOLENOID VALVE
３ポート電磁切換弁
(1)
47 PX-0505010-00 SILENCER
消音器
(1)
48 PJ-3010405-05 HALF UNION
ハーフ ユニオン
(1)
49 PJ-3040605-02 ELBOW UNION 6XM5
エルボ ユニオン ６ＸＭ５
(1)
50 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
51 BT-0400251-EB URETHANE TUBE BLACK 4X2.5
ポリウレタン チューブ 黒 ４Ｘ２．５
(0.5)
52 402-07382 V-CAL_STAGE
Ｖ−ＣＡＬ＿ステージ
(1)
53 402-06482 V_CAL_BASE
Ｖ＿ＣＡＬ＿ベース
(1)
54 402-06483 V_CAL_PIECE
Ｖ＿ＣＡＬ＿ピース
(1)
55 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズル ＣＡＬ ピース アザー
(1)
56 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズル ＣＡＬ ピース スプリング
(1)
57 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
58 401-29080 AIR(N) SENSOR CABLE ASM
ＡＩＲ（Ｎ） センサケーブル組
(1)
59 PJ-0205000-02 PLUG
プラグ
(1)
60 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(4)
61 402-07383 PARTS_BOX_UNIT
パーツボックスユニット
1
62 402-06484 PARTS_BOX_STAND
パーツボックススタンド
(1)
63 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
64 402-07385 VALVE_STAGE_UNIT
バルブステージユニット
1
65 402-06485 VALVE_STAGE
バルブステージ
(1)
66 HX-0070600-00 MOUNT BASE
マウントベース
(4)
67 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付ベース
(1)
68 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(2)
69 PX-0500030-00 SILENCER
サイレンサ
(1)
70 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
71 400-47908 SBL2 CABLE ASM
センサブロックＬ２束線組
(1)
72 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
73 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
74 402-56386 R-ATC_003_ASM
Ｒ−ＡＴＣ＿００３組
1
75 402-55474 MOUNT_PLATE_003
マウントプレート＿００３
(1)
76 402-55473 ATC_PLATE_003
ＡＴＣプレート＿００３
(1)
77 402-55472 SLIDE_BASE_003
スライドベース＿００３
(1)
78 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
79 402-55471 SLIDE_PLATE_003
スライドプレート＿００３
(1)
80 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
81 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２Ｘ１
(4)
82 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
83 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
84 402-06479 BALL_CATCH
ボールキャッチ
(2)
85 401-65434 SCREW M2.5X5 MEC
メックねじ Ｍ２．５Ｘ５
(8)
86 402-06480 ATC_SENSOR_DOG
ＡＴＣセンサドグ
(2)
87 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３Ｌ＝６
(4)
88 402-27069 ATC_STOPPER_PL
ＡＴＣストッパＰＬ
(1)
89 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
90 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
91 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
92 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
93 402-55514 ATC_LABEL_003
ＡＴＣラベル＿００３
(1)
