- 27 - 14.X-Y COMPONENTS (3) Ｘ − Ｙ 関係（３） Ａ １ ２ ４９ ４０ １ ２ ４４ １７ １５ １３ ４９ ４０ ４５ ３４ ４２ ４３ ３５ １６ １６ ３２ ２８ ３１ ３３ ２９ ２９ ３２ Ｂ ３９ ４１ ３７ ３８ ３６ ３６ ３８ ３７ ４１ ３９ ３５ ５９ ４２ ３４ ４５ ４４ Ｃ Ｃ ２７ ２５ ２６ １４ ６ ９ ６ ８ ６ ８ ７ ７ ３ ５ ４ １０ １０ １０ １１ １１ …
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06432 SHS20_L1235
ＳＨＳ２０＿Ｌ１２３５
2
2 SM-6051602-TN SCREW
六角穴ボルト
42
3 401-66638 Y_STOPPER
Ｙ＿ストッパ
4
4 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
5 400-49671 COVER CUSHION
カバークッション
8
6 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
8
7 401-46931 Y_OIL_GUARD
Ｙオイルガード
2
8 401-28154 LOW_HEAD_SCREW_M4
低頭ねじＭ４
8
9 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
2
10 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
11 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
13 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
14 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
15 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
17 401-88860 Y_UNDER_OIL_GUARD_L
ＹアンダーオイルガードＬ
1
18 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
19 401-61662 Y_UNDER_OIL_GUARD_350_R
ＹアンダーオイルガードＲ
1
20 WP-0320501-SC WASHER M3
平座金 Ｍ３
3
- 27 -

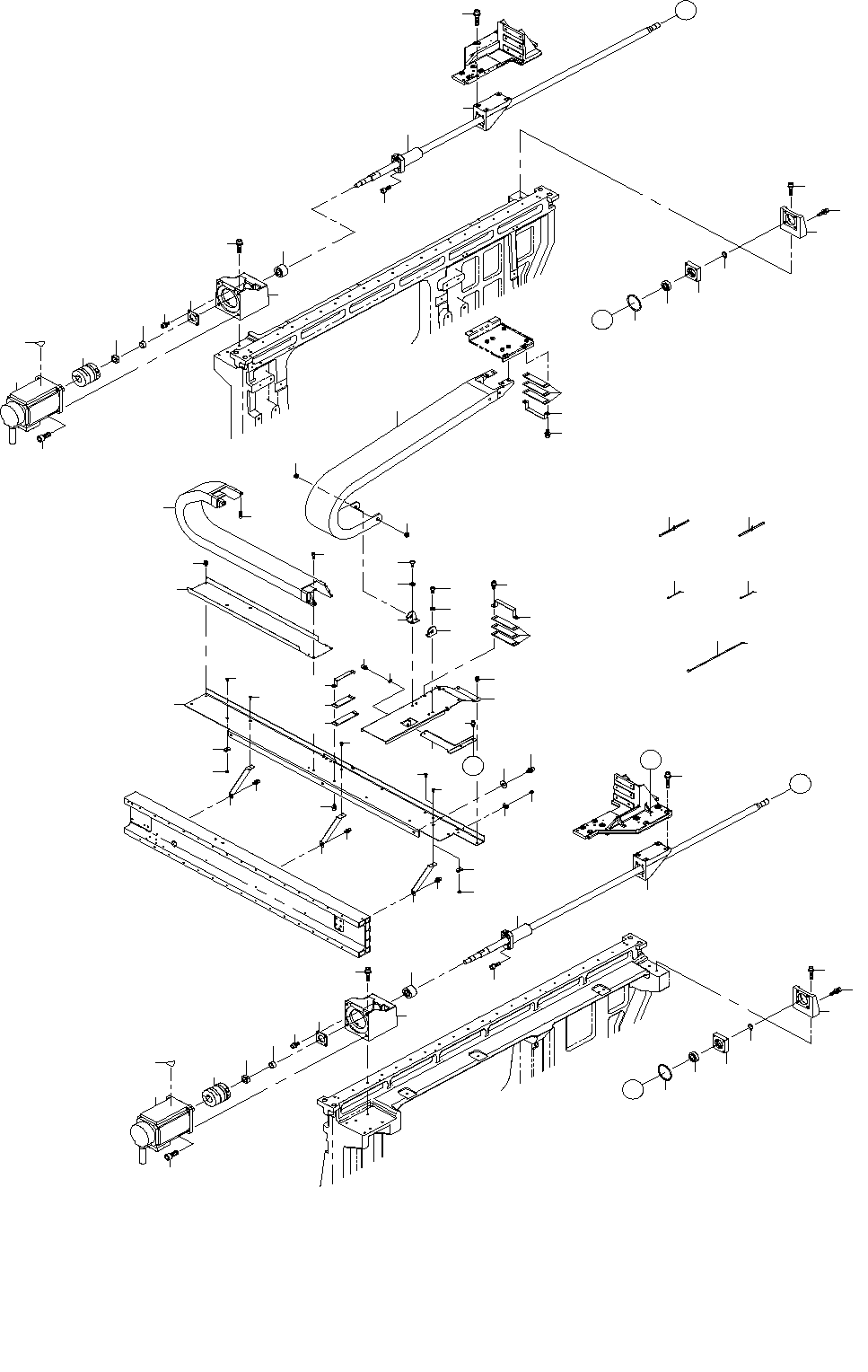

14.X-Y COMPONENTS (3)
Ｘ − Ｙ 関係（３）
Ａ
１
２
４９
４０
１
２
４４
１７
１５
１３
４９
４０
４５
３４
４２
４３
３５
１６
１６
３２
２８
３１
３３
２９
２９
３２
Ｂ
３９
４１
３７
３８
３６
３６
３８
３７
４１
３９
３５
５９
４２
３４
４５
４４
Ｃ
Ｃ
２７
２５
２６
１４
６
９
６
８
６
８
７
７
３
５
４
１０
１０
１０
１１
１１
１１
１２
１２
１２
１９
２０
２１
２１
３０
３０
１８
２３
２２
２４
２５
２７
２５
２６
４６
４７
５０
５１
５３
４６
４７
５０
５１
５３
Ａ
４８
５２
５２
５４
５５
５６ ５７
５８
４８
Ｂ
- 28 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-06024 Y_BS_CONNECTOR
Ｙ＿ボールねじ＿コネクタ
2
2 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
3 402-06507 P_RAIL_SUPPORT_J1
ＰレールサポートＪ１
1
4 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
3
5 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
3
6 HX-0029400-00 FIXED BASE
固定ベース
3
7 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
8 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
9 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
10 401-83514 P_RAIL_SUPPORT_ANGLE
Ｐレールサポートアングル
3
11 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
12 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
3
13 401-82768 P_RAIL_SUPPORT_SHEET
Ｐレールサポートシート
1
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
15 401-10451 X_CABLE_BEAR
Ｘケーブルベア
1
16 SM-6041002-TN SCREW
六角穴ボルト
8
17 401-82750 Y_CB_SUPPORT
Ｙ＿ＣＢサポート
1
18 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
19 401-82769 Y_CB_SUPPORT_ANGLE_A
ＹＣＢサポートアングルＡ
1
20 WP-0431005-SP PLAIN WASHER
平座金
1
21 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
22 L153E-321-000 FC RUBBER
ＦＣ ルーバー
1
23 401-82770 CABLE_CLAMP_X2
ケーブルクランプＸ２
1
24 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
25 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
7
26 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
27 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
2
28 400-60210 Y CABLE BEAR(E)
Ｙケーブルベア（Ｅ）
1
29 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
4
30 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
4
31 400-46006 CB BRACKET R
ＣＢブラケットＲ
1
32 L132E-421-000 CB BRACKET PIN X
ＣＢブラケットピン Ｘ
2
33 400-46005 CB BRACKET L
ＣＢブラケットＬ
1
34 401-77461 Y_MOTOR_FRAME2
Ｙモータフレーム２
2
35 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
8
36 SB-1150016-00 BEARING
ころがり軸受
2
37 401-77465 BEARING_PLATE
ベアリングプレート
2
38 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
8
39 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
2
40 402-06434 Y_BALL_SCREW
Ｙ軸ボールねじ
2
41 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
2
42 401-82778 COUPLING_STF-056SA1
カップリングＳＴＦ−０５６ＳＡ１
2
43 401-46348 Y AXIS SERVO MOTOR
Ｙ軸モータ
1
44 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール ２（３１．５）
2
45 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
46 SB-1150004-00 BEARING
ころがり軸受
2
47 RC-0150001-KP C-RING 15 (13.8)
Ｃ形止め輪 １５（１３．８）
2
48 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
2
49 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
8
50 401-36746 Y_ADJUST_PLATE
Ｙアジャストプレート
2
51 401-46918 Y_BS_FRAME
Ｙ＿ボールねじ＿フレーム
2
52 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
8
53 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
4
54 HX-0067100-00 GROMMET
グロメット
0.27
55 HX-0067100-0A GROMMET
グロメット
0.1
56 HX-0023300-00 CABLE BAND
束線バンド
8
57 HX-0023300-0E CABLE BAND
束線バンド
14
58 HX-0023300-0G CABLE BAND
束線バンド
5
59 402-03558 Y AXIS SERVO MOTOR(Z MARKING)
Ｙ軸モータ（Ｚマーキング付き）
1
