- 77 - 39. 3D SENSOR UNIT COMPONENTS (2) ３ Ｄ センサーユニット関係（２） ３ ５ ４ ４ ６ ７ ８ ９ １０ １２ １３ １４ １５ １６ １１ １５ １４ １７ ２ １９ ２０ ２１ ２２ ２３ ２４ ２５ ３０ ２７ ２８ ２９ ２６ ３２ ３３ １８ ３１ ３４ １
- 76 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-57836 3DS UNIT
３ＤＳ組
1
2 402-10452 COVER2
カバー２
(1)
3 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ３ Ｌ＝４
(11)
4 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(1)
- 77 -

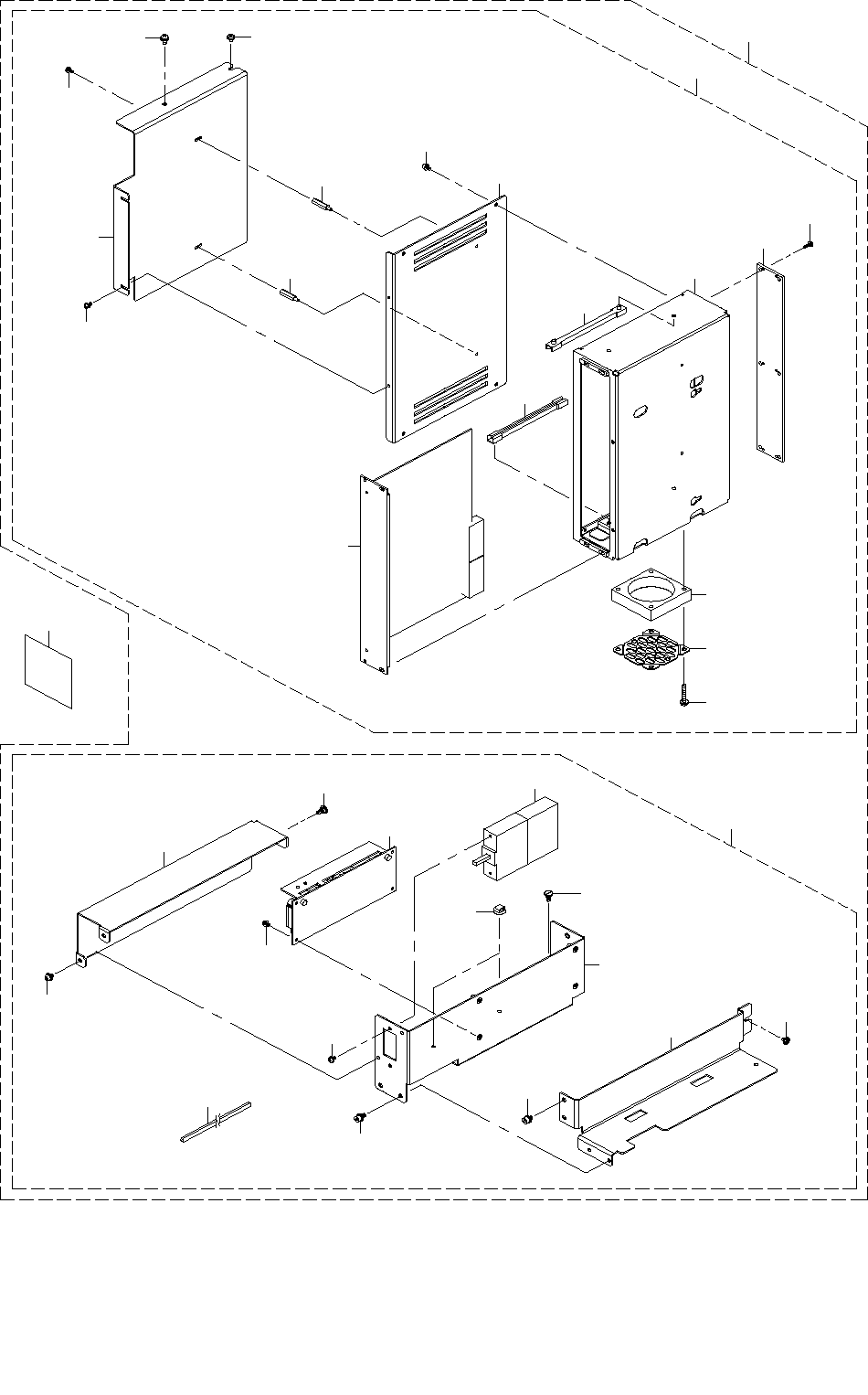

39.3D SENSOR UNIT COMPONENTS (2)
３ Ｄ センサーユニット関係（２）
３
５
４
４
６
７
８
９
１０
１２
１３
１４
１５
１６
１１
１５
１４
１７
２
１９
２０
２１
２２
２３
２４
２５
３０
２７
２８
２９
２６
３２
３３
１８
３１
３４
１
- 78 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-14193 3DS_ELEC_DEVICE_ASM
３ＤＳ電装組
1
2 402-14194 3DS_CPU BOARD_BOX_ASM
３Ｄ ＣＰＵボードボックス組
(1)
3 402-05765 CPU BOARD
ＣＰＵボード
(1)
4 HX-0002600-00 GUIDE RAIL
ガイドレール
(2)
5 400-97423 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
6 SL-4851091-SC SCREW M2.5 L=10
座金付きなべ小ねじ Ｍ２．５ Ｌ＝１０
(4)
7 401-33048 FAN MOTOR ASM
ファンモータ組
(1)
8 400-93510 Y_FAN_GUARD_C
ファンガード６０
(1)
9 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
(4)
10 402-14195 3D_VCS_PCB_BOX
３Ｄ＿ＶＣＳ＿基板ボックス
(1)
11 401-32928 COPLA_PCB_COVER
コプラ基板カバー
(1)
12 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
13 402-14196 3D_VCS_BOX_ASM_BR
３Ｄ＿ＶＣＳボックス取付ブラケット
(1)
14 HX-0035400-00 SPACER
スペーサ
(2)
15 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
16 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
17 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(1)
18 402-14197 3DS_PSU_ASM
３Ｄ 電源組
(1)
19 HX-0070500-00 POWER SUPPLY
パワーサプライ
(1)
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
21 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
23 HX-0067100-0A GROMMET
グロメット
(0.1)
24 HX-0070600-0A MOUNT BASE
マウントベース
(2)
25 401-32932 COPLA_POWER_BRACKET
コプラ電源ブラケット
(1)
26 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
27 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
28 401-32931 COPLA_POWER_COVER
コプラ電源カバー
(1)
29 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
30 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
31 402-14199 3D_VCS_POWER_STAY
３Ｄ＿ＶＣＳ＿電源ユニット取付ステイ
(1)
32 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
33 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
34 402-15941 3D_SCREEN_PLATE
３Ｄスクリーンプレート
1
