- 32 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-56385 HEAD_PLATE_ASSY_JM50 ヘッドプレート組 ＪＭ５０ 1 2 401-94741 HEAD_PLATE ヘッドプレート (1) 3 PS-0400122-K P SPRING PIN TYPE W 4 X12 スプリングピン Ｗ形 ４Ｘ１２ (2) 4 PH-0500122- C0 P…
- 31 -

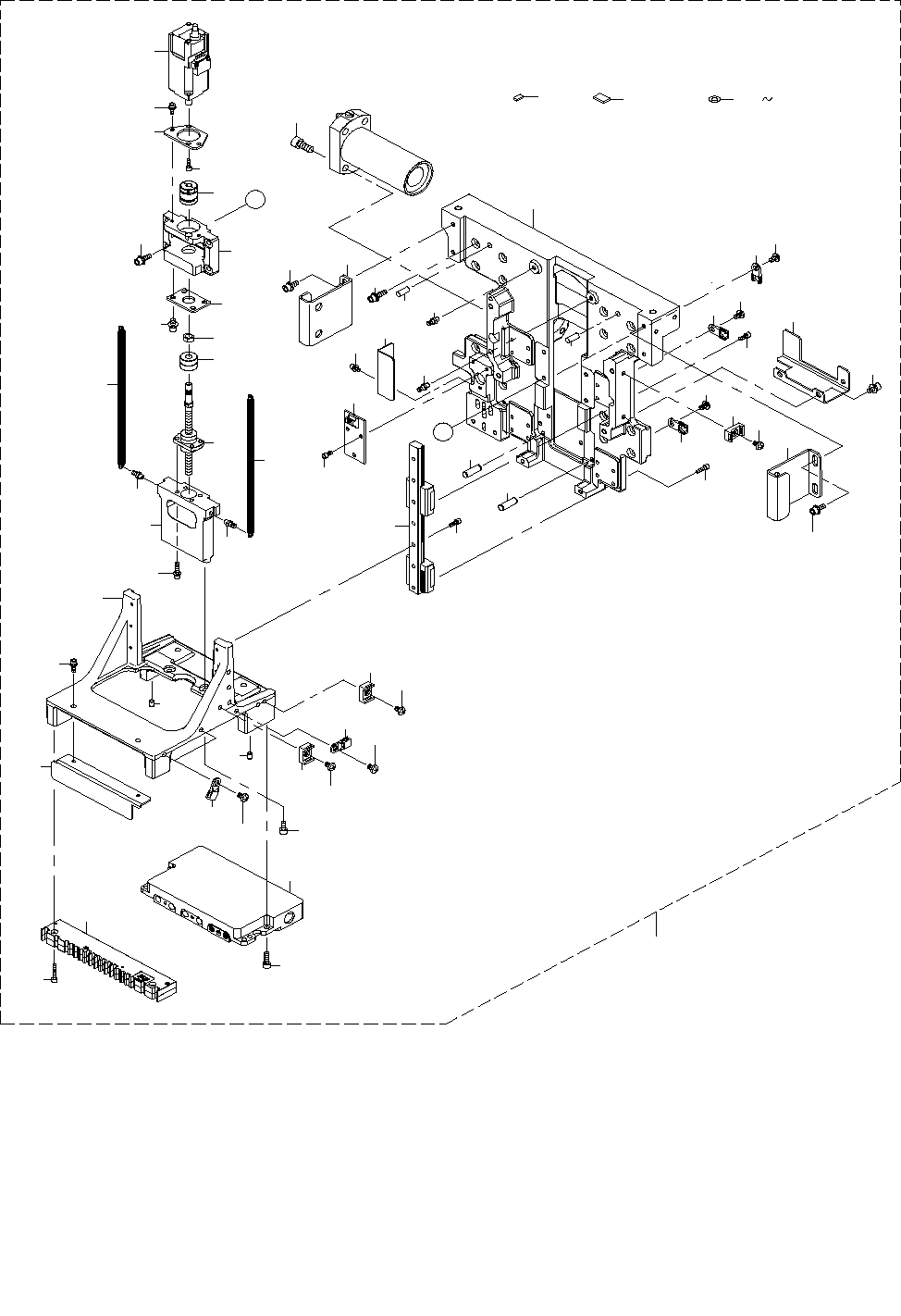

16.HEAD COMPONENTS (2)
ヘッド関係（２）
４
９
８
４
６
６
６
５
５
５
７
９
８
１１
１０
１３
１４
１５
１６
１７
１８
１９
２０
２１
２２
２３
２４
２５
２６
２９
２９
２８
２９
２９
３０
３３
３４
３４
３７
３７
３８
３９
４０
４０
４１
４２
４３
４５
４５
４４
４３
４５
４４
４５
４６
４７
５１
４８
４９
５０
Ａ
Ａ
１
３
３
３５
３６
３２
３１
２
２７
１２
５２ ５４
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-56385 HEAD_PLATE_ASSY_JM50
ヘッドプレート組 ＪＭ５０
1
2 401-94741 HEAD_PLATE
ヘッドプレート
(1)
3 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
(2)
4 PH-0500122-C0 PARALLEL PIN TYPE B 5X12
平行ピン Ｂ種 ５Ｘ１２
(2)
5 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
6 HX-0034400-00 FIXED BASE
束線パーツ
(3)
7 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ４ Ｌ＝１４
(16)
8 400-47317 HEAD_HANDLE
ヘッドハンドル
(2)
9 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
10 HX-0029400-00 FIXED BASE
固定ベース
(2)
11 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
12 SM-6061402-TN SCREW
六角穴ボルト
(4)
13 401-82882 LIMIT_DUMPER_ZA
リミットダンパＺＡ
(2)
14 401-82884 LIMIT_DAMPER_ZA_U
リミットダンパＺＡ＿Ｕ
(2)
15 EZ-4454738-01 BEARING (MTA06-15) ANGULAR
アンギュラ ベアリング（ＭＴＡ０６−１５）
(1)
16 EZ-4463629-01 NUT (Z) BEARING
ベアリング ナット（Ｚ）
(1)
17 EZ-4454740-01 SCREW (BLK0606S-3G1) BALL
ボ−ルねじ（ＢＬＫ０６０６Ｓ−３Ｇ１）
(1)
18 401-82918 ANGULAR_PLATE_D6
アンギュラプレートＤ６
(1)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
20 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
21 401-82919 ZA_MOTOR_FRANGE
ＺＡモータフランジ
(1)
22 SM-6030802-TN SCREW
六角穴ボルト
(2)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
24 401-82914 ZA_MOTOR_BRACKET
ＺＡモータブラケット
(1)
25 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
26 EZ-4454741-01 COUPLING (SFC-010SA2-5B-5B)
カップリング（ＳＦＣ−０１０ＳＡ２−５Ｂ−５Ｂ）
(1)
27 401-94743 LNC_LINK
ＬＮＣリンク
(1)
28 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
29 401-82922 SPRING_STUD
スプリングスタッド
(4)
30 401-94753 ZA_LINEAR_GUIDE
ＺＡリニアガイド
(2)
31 SM-6030802-TN SCREW
六角穴ボルト
(8)
32 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(8)
33 402-06634 LNC_SLIDE_BRACKET_J1
ＬＮＣスライドブラケットＪ１
(1)
34 PH-0400062-C0 PARALLEL PIN TYPE B 4X6
平行ピン Ｂ種 ４Ｘ６
(2)
35 SM-6030802-TN SCREW
六角穴ボルト
(6)
36 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
37 401-82925 LNC_UP_SPRING1
ＬＮＣアップスプリング１
(2)
38 401-82928 DISTURBANCE_COVER
ディスターバンスカバー
(1)
39 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
40 401-82791 LNC120-8
ＬＮＣ１２０−８
(1)
41 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(2)
42 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
43 HX-0029400-00 FIXED BASE
固定ベース
(3)
44 HX-0034400-00 FIXED BASE
束線パーツ
(3)
45 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
46 401-82883 X_LIMIT_SENSOR_DOG
Ｘリミットセンサドグ
(1)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
48 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(3)
49 401-82930 THERMAL_SENSOR_COVER
サーマルセンサーカバー
(1)
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
51 401-28883 THERMAL SENSOR PCB ASM
サーマルセンサ基板組
(1)
52 402-04688 SHIM_RING_01
シムリング０１
(2)
53 402-04689 SHIM_RING_02
シムリング０２
(2)
54 402-04690 SHIM_RING_03
シムリング０３
(2)
- 33 -

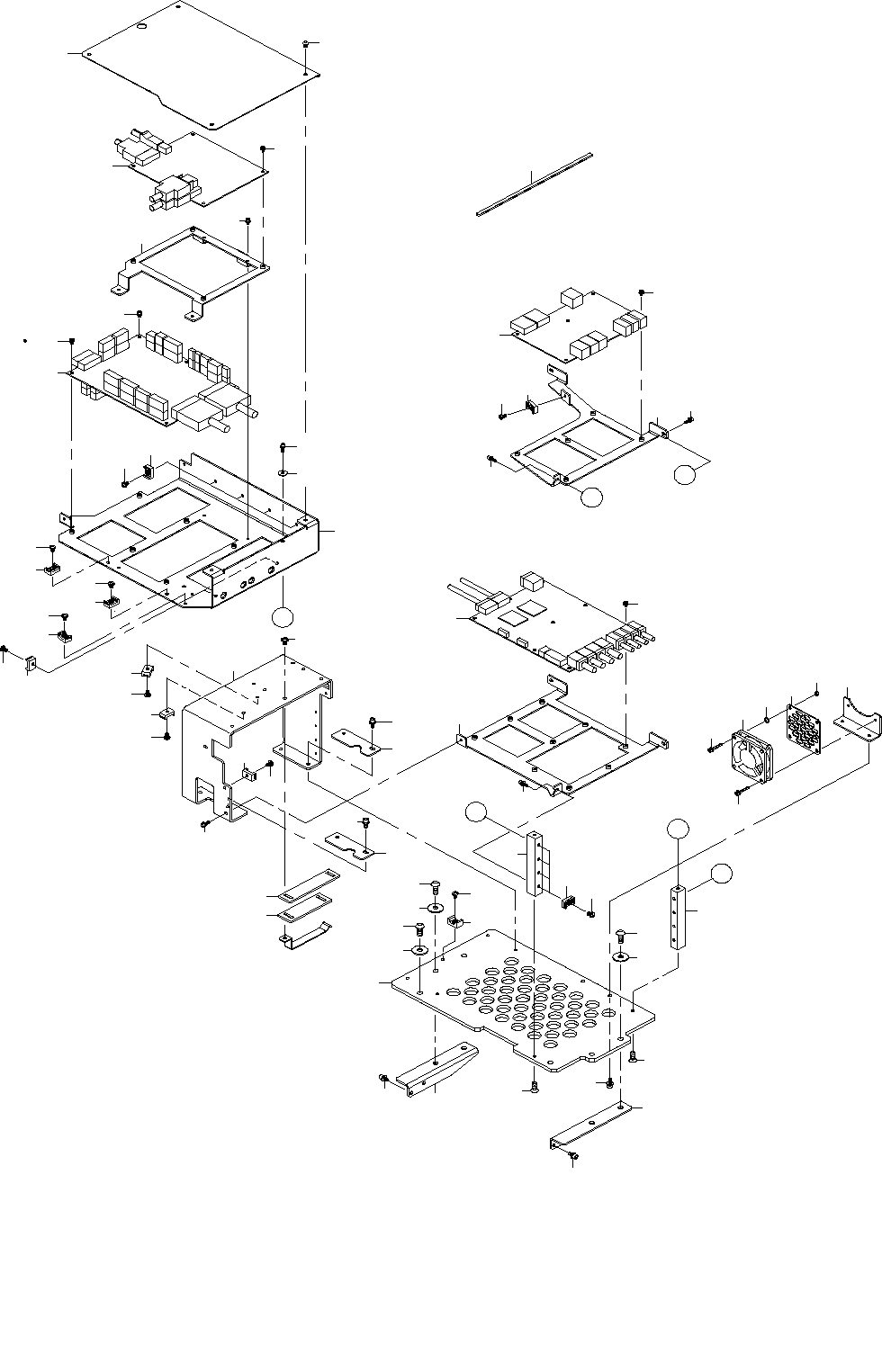

17.HEAD RELATED COMPONENTS
ヘッド周り関係
３
２
１
３
２
３
２
４
５
６
７
８
９
９
１０
１０
１１
１２
１４
１５
１５
１６
１７
１８
１９
２１
２０
２０
２２
２３
２４
２５
２６
２７
２８ ２９
３０
３１
３３
３４
３５
３６
３７
３８
３９
３９
４１
４２
４３
４４
４５
４４
４５
４４
４５
４４
４５
４４
４５
４５
４４
４４
４５
４４
４５
４５
４４
４６
４８
Ａ
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
８
３２
４０
４７
１２
１３
１３
４９
