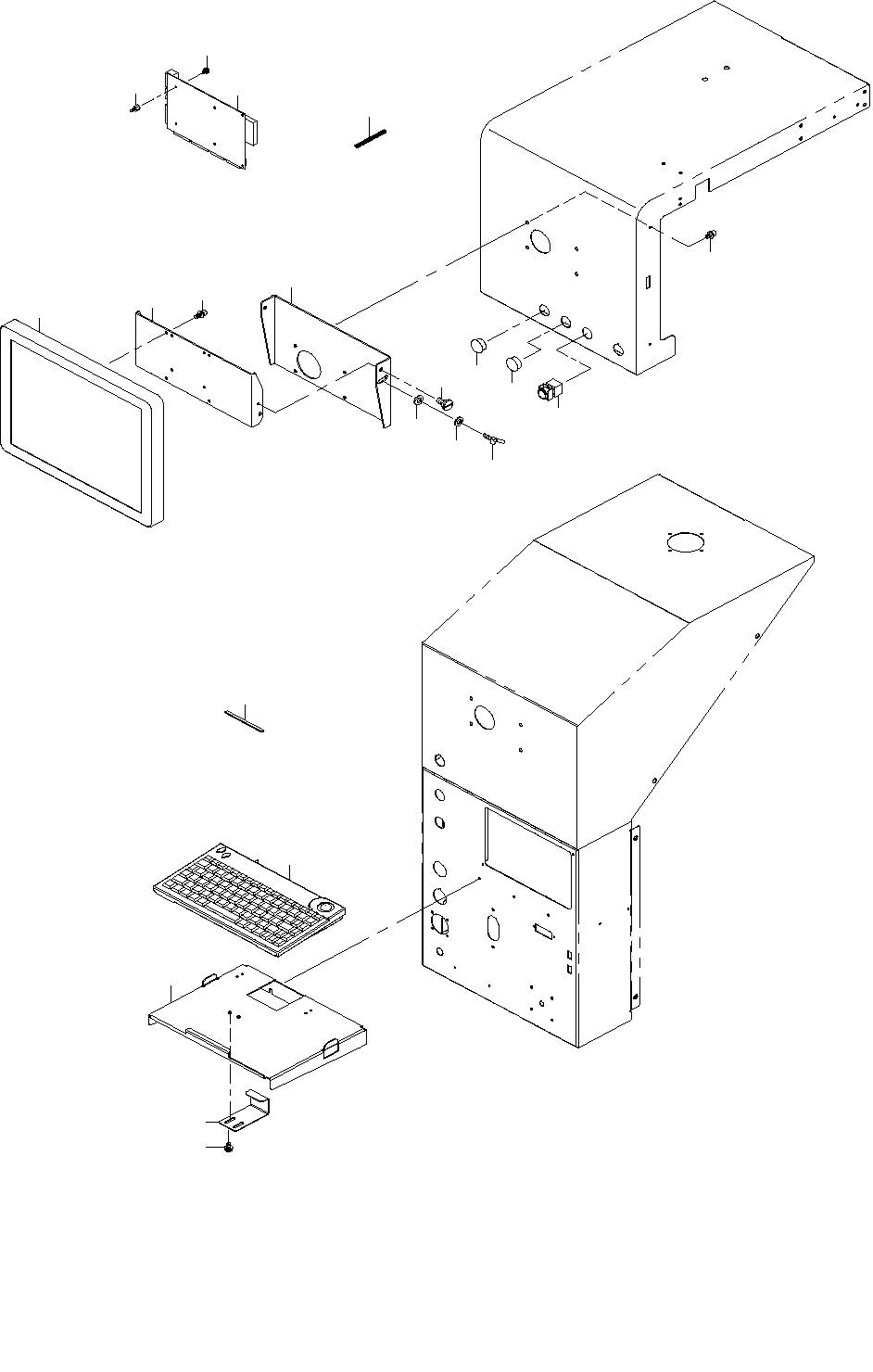

35.REAR MONITOR & KEY BOARD COMPONENTS
背面モニタ・キーボード関係
１４
１
２
７
８
６
４
５
３
９
１２
９
１１
１３
１０
１５
１６
１７
２０
１９
１８
- 70 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83444 LCD_BRACKET
ＬＣＤブラケット
1
2 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
1
3 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
2
4 161-87007 WING BOLT
蝶ボルト
1
5 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
1
6 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
1
7 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
4
9 HX-0032600-0A GROMMET
ドームプラグ
2
10 HX-0035400-0S SPACER
スペーサ
6
11 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
6
12 402-05714 CONSOLE SW CABLE ASM
コンソールスイッチケーブル組
2
13 401-97864 SUPER IMPOSE BOARD
スーパーインポーズボード
1
14 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
1
15 E5348-033-100 GROMMET
ブッシュ
0.14
16 401-23194 USB KEY BOARD SP ASM
ＵＳＢキーボードＳＰ組
1
17 401-36976 KB_BRACKET
キーボードブラケット
1
18 HX-0009600-0A EDGING
エッジングブッシュ
0.5
19 401-23713 KB CLAMP
ＫＢクランプ
1
20 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
- 71 -

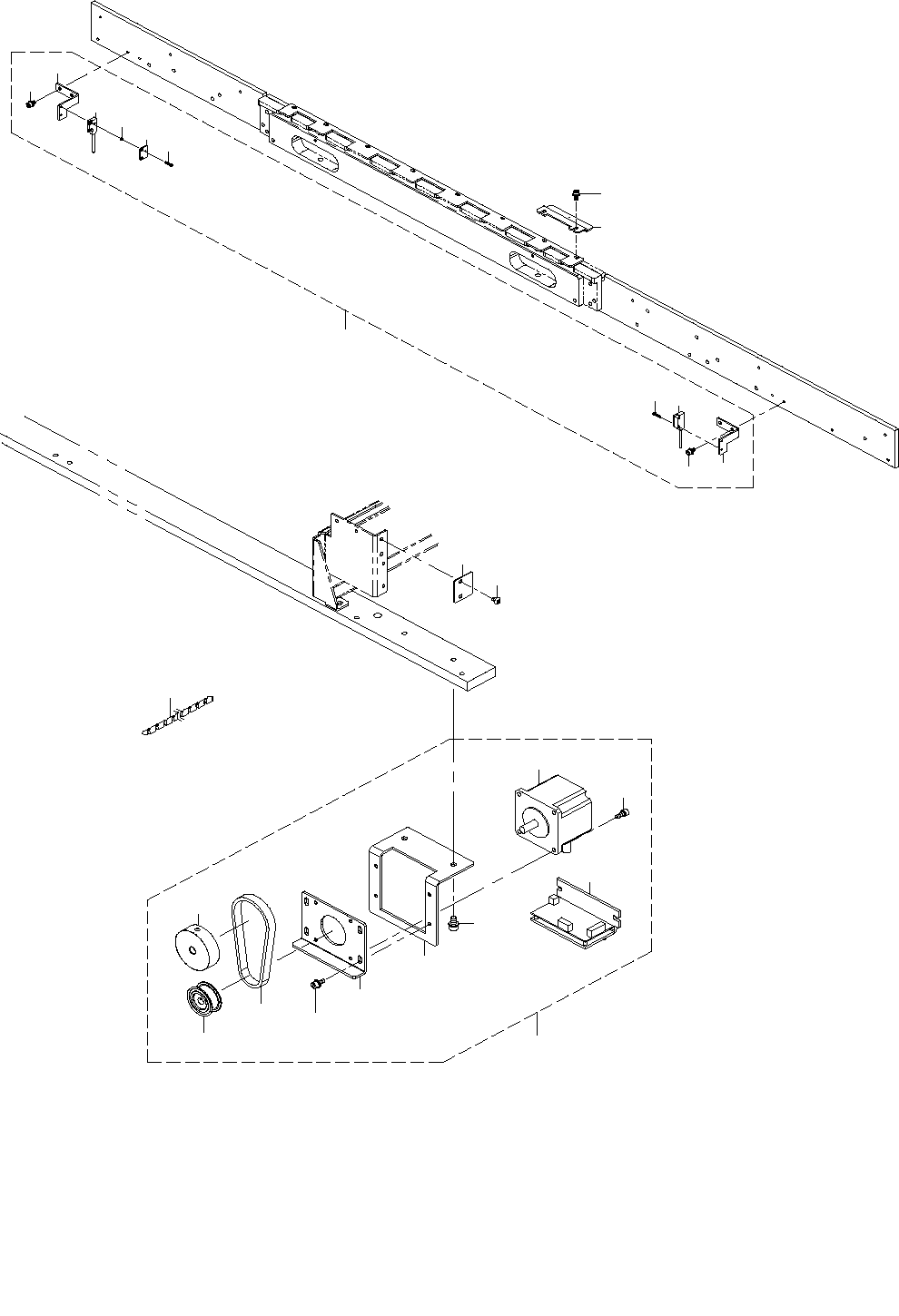

36.AWC COMPONENTS
ＡＷＣ 関係
２５
２
３
４
５
６
７
９
１０
１１
８
１３
１４
１５
１９
１３
１４
１６
１７
２０
１８
１２
１
２３
２４
２２
２１
