- 1 -
MAIN UNIT
本体

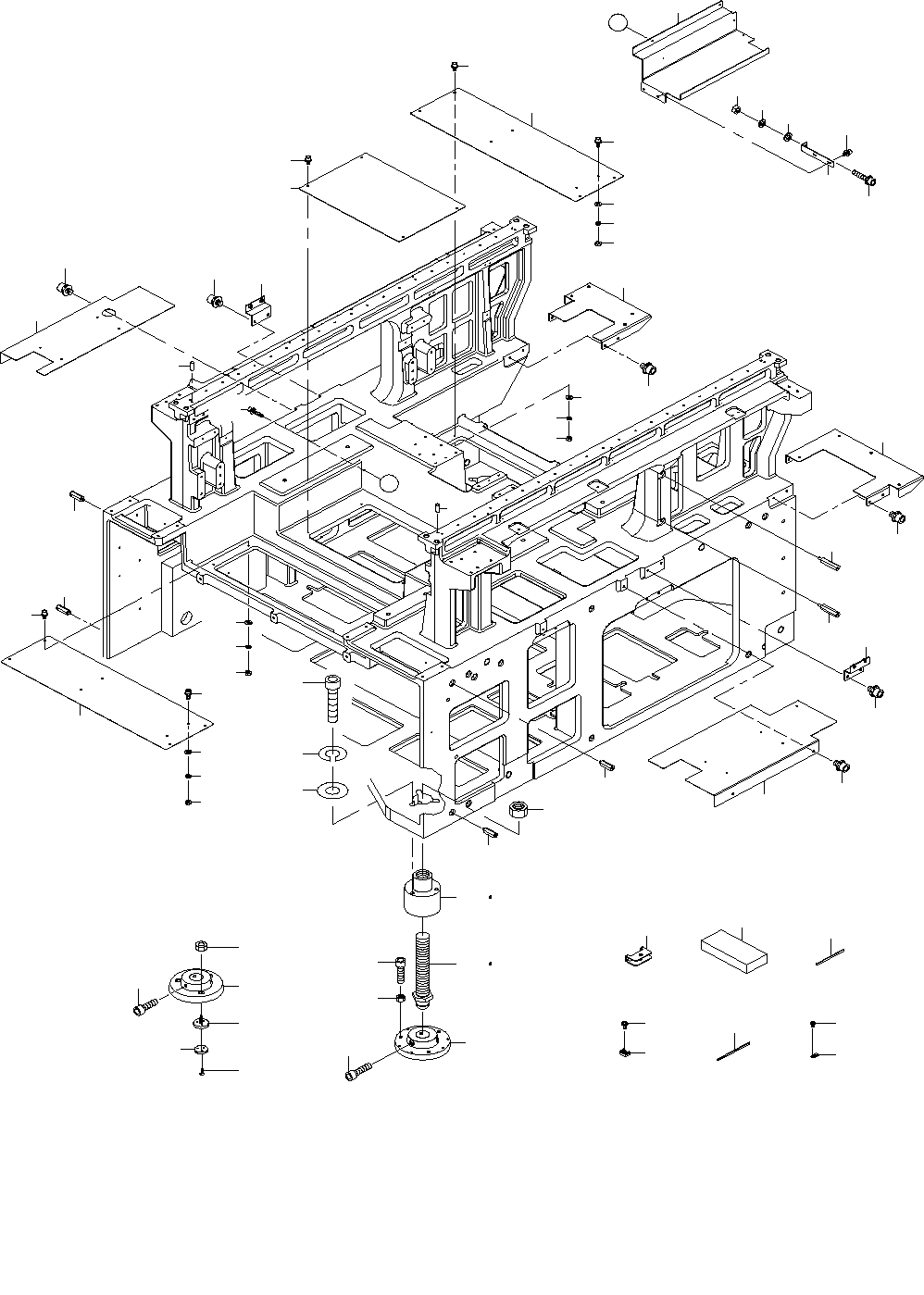

1. BASE FRAME COMPONENTS
ベースフレーム関係
１３
１３
６
５
３
２
２
１
１
１
１
４
４
７
７
８
９
１０
１１
８
９
１１
１０
１２
１３
１４
１５
１７
１６
１９
１９
１８
１８
１９
１９
２０
２１
２２
２３
２４
２５
２６
２７
２８
２９
３０
４８
４６
４７
４４
４９
４５
３１
４２
３８
３３
３７
３２
４３
３６
３４
３５
３９
３８
４０
４１
Ａ
Ａ
１９
１９
５２
５１
５０
５２
５１
５０
- 2 -
NOTE( 注記 ) #01....FOR OPTIONAL PARTS,EN オプション部品，ＥＮ 用
#02....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01516 COVER STUD YR
カバースタッドＹＲ
20
2 401-28273 STUD_BOLT_C
スタッドボルトＣ
2
3 L110E-121-000 BASE PLATE NUT
ベース プレート ナット
8
4 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
2
5 HX-0045400-00 TIE MOUNT
タイマウント
19
6 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
19
7 402-06489 BANK_PLATE
バンクプレート
2
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
8
9 WP-0430801-SC WASHER M4
平座金 Ｍ４
8
10 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
8
11 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
8
12 402-06490 BU_PLATE
ＢＵプレート
1
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
12
14 402-06492 CONVEYOR_PLATE_R
コンベヤプレート＿Ｒ
1
15 402-06491 CONVEYOR_PLATE_L
コンベヤプレート＿Ｌ
1
16 402-06493 COVER_RUR_L_BR
カバー＿ＲＵＲ＿Ｌ＿ＢＲ
1
17 402-06494 COVER_RUL_L_BR
カバー＿ＲＵＬ＿Ｌ＿ＢＲ
1
18 401-47149 COVER_BR_B
カバー＿ＢＲ＿Ｂ
2
19 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
16
20 402-06502 SAFETY_UNIT_BRACKET
セーフティーユニットＢＲ
1
21 401-86242 SAFETY_UNIT_BR_B
セーフティユニットＢＲ＿Ｂ
1
22 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
1
23 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
1
24 NM-6060001-SD NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
1
25 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
1
26 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
2
27 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
28 400-80833 SPONGE
スポンジ
24
29 HX-0066900-00 GROMMET
グロメット
0.11
30 HX-0067100-00 GROMMET
グロメット
0.4
31 400-00519 BASEFRAME NUT
ベースフレームナット
4
32 400-00403 ADJUST BOLT
アジャストボルト
4
33 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
34 E1044-729-000-A ADJUSTER NUT 36
アジャストナット３６
4
35 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
36 WS-1220002-KN SPRING WASHER
ばね座金
12
37 WP-1302500-SC WASHER
平座金小形丸 Ｍ１２
12
38 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
39 NM-6080002-SC NUT M8X1.25 TYPE2
六角ナット Ｍ８Ｘ１．２５ ２種
12
40 HX-0034400-00 FIXED BASE
束線パーツ
2
41 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
42
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
43
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
44
#02
E6600-729-000 ADJUST FOOT N
アジャストフットＮ
1
45
#02
SM-6082502-TN SCREW
六角穴ボルト
3
46
#02
400-13306 FLICTION PLATE
フリクションプレート
3
47
#02
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
9
48
#02
400-13307 FP PUSHER
ＦＰプッシャ
3
49
#02
NM-6080001-SC NUT M8X1.25 TYPE1
六角ナット Ｍ８Ｘ１．２５ １種
3
50 WP-0430801-SC WASHER M4
平座金 Ｍ４
8
51 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
8
52 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
8
