- 25 - 13.X-Y COMPONENTS (2) Ｘ − Ｙ 関係（２） ３ ３ ６ ５ ２ １６ １３ １５ ９ ９ １１ ７ ７ １７ １８ １９ Ａ Ａ ８ １８ ６ ５ ４ １０ １０ １２ １４ ３ ４ ５ ６ ４ ３ ６ ４ ５ １ １ ８ ２ ２０ ２０ ２０
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61579 X_FRAME_END_L_350
Ｘフレームエンド＿Ｌ＿３５０
1
2 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
16
3 401-61580 X_FRAME_END_R_350
Ｘフレームエンド＿Ｒ＿３５０
1
4 402-55532 X_BACK_BAR_J1_CM
ＸバックバーＪ１＿ＣＭ
2
5 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
28
6 402-06431 SHS15_L890
ＳＨＳ１５＿Ｌ８９０
2
7 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
30
8 401-90239 X_MOTOR_FRAME2
Ｘモータフレーム２
1
9 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
2
10 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
4
11 SB-1150016-00 BEARING
ころがり軸受
1
12 401-77465 BEARING_PLATE
ベアリングプレート
1
13 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
14 402-06433 X_BALL_SCREW
Ｘ軸ボールねじ
1
15 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
4
16 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
1
17 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
1
18 401-72739 COUPLING_X_044
カップリングＸ＿０４４
1
19 401-29653 X AXIS MOTOR
Ｘ軸モータ
1
20 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール ２（３１．５）
1
21 SL-6062042-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
4
22 401-10222 X_STOPPER
Ｘストッパ
1
23 SM-6044002-TN SCREW M4X0.7 L=40
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝４０
2
24 400-49671 COVER CUSHION
カバークッション
2
25 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
26 401-82752 X_STOPPER_RUBBER
Ｘストッパラバー
1
27 401-90235 X_BS_FRAME
Ｘ＿ＢＳフレーム
1
28 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
3
29 SL-6053592-TN SCREW M5 L=35
座金付き六角穴ボルト Ｍ５ Ｌ＝３５
2
30 401-27577 X_BALL_SCREW_SUPPORT
Ｘボールスクリューサポート
1
31 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
1
32 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
2
33 SL-6044092-TN SCREW M4 L=40
座金付き六角穴ボルト Ｍ４ Ｌ＝４０
2
34 SB-1150004-00 BEARING
ころがり軸受
1
35 RC-0150001-KP C-RING 15 (13.8)
Ｃ形止め輪 １５（１３．８）
1
36 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
8
37 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
38 402-06509 X_OIL_GUARD_F_J1
ＸオイルガードＦ＿Ｊ１
1
39 402-06508 X_OIL_GUARD_U_J1
ＸオイルガードＵ＿Ｊ１
1
40 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
10
41 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
2
42 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
4
43 401-46922 X_LMT_BR
Ｘ＿ＬＭＴブラケット
1
44 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
2
45 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
46 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
47 401-46922 X_LMT_BR
Ｘ＿ＬＭＴブラケット
1
48 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
49 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
51 401-61595 Y_SENSOR_DOG_350
Ｙ＿センサ＿ドグ＿３５０
1
52 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
53 402-06435 X_AXIS_FRAME
Ｘ軸フレーム
1
54 401-86201 X_NUT_PLATE
Ｘナットプレート
2
55 WP-0320501-SC WASHER M3
平座金 Ｍ３
3
- 25 -

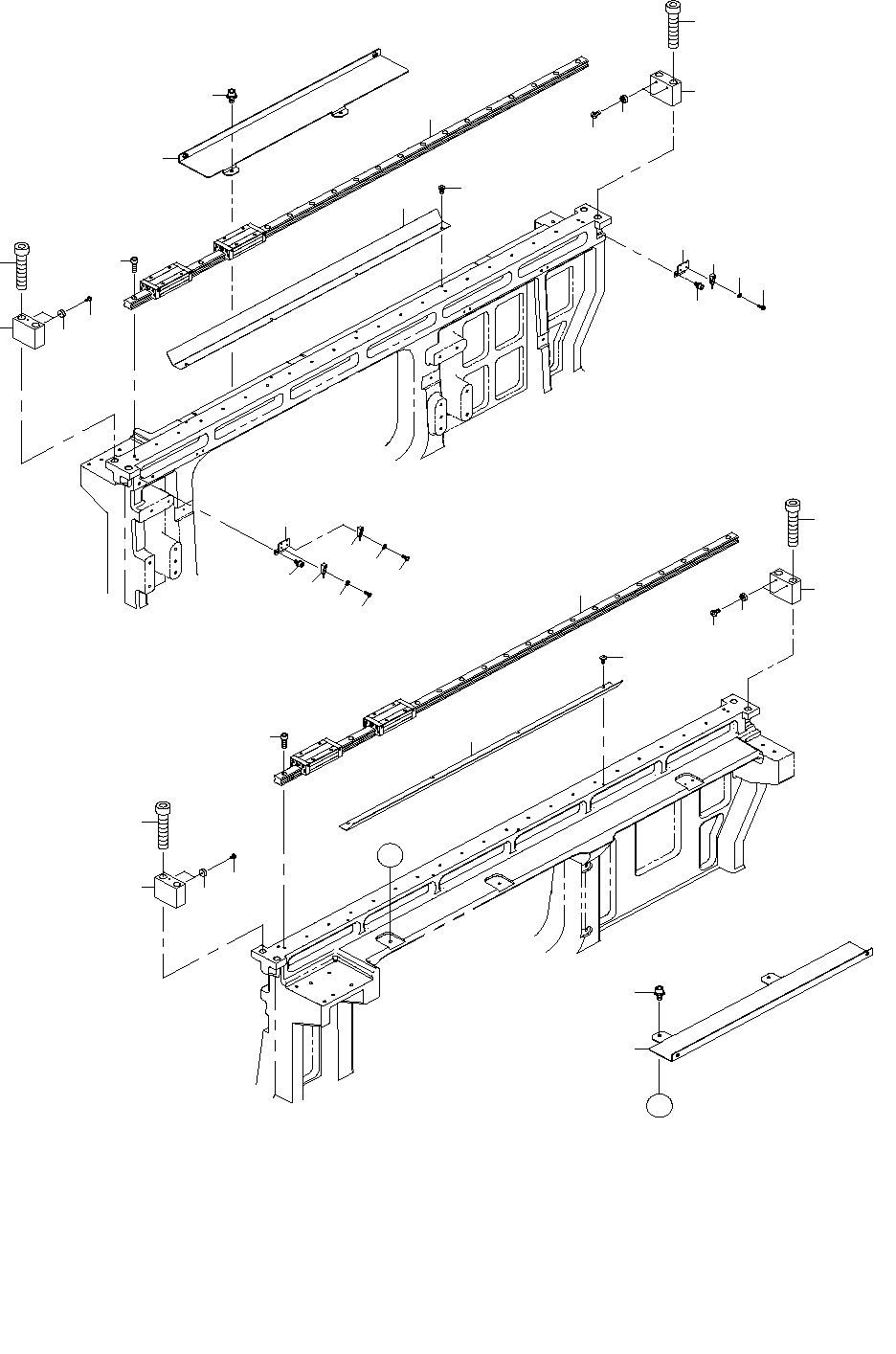

13.X-Y COMPONENTS (2)
Ｘ − Ｙ 関係（２）
３
３
６
５
２
１６
１３
１５
９
９
１１
７
７
１７
１８
１９
Ａ
Ａ
８
１８
６
５
４
１０
１０
１２
１４
３
４
５
６
４
３
６
４
５
１
１
８
２
２０
２０
２０
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06432 SHS20_L1235
ＳＨＳ２０＿Ｌ１２３５
2
2 SM-6051602-TN SCREW
六角穴ボルト
42
3 401-66638 Y_STOPPER
Ｙ＿ストッパ
4
4 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
5 400-49671 COVER CUSHION
カバークッション
8
6 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
8
7 401-46931 Y_OIL_GUARD
Ｙオイルガード
2
8 401-28154 LOW_HEAD_SCREW_M4
低頭ねじＭ４
8
9 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
2
10 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
11 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
13 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
14 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
15 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
17 401-88860 Y_UNDER_OIL_GUARD_L
ＹアンダーオイルガードＬ
1
18 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
19 401-61662 Y_UNDER_OIL_GUARD_350_R
ＹアンダーオイルガードＲ
1
20 WP-0320501-SC WASHER M3
平座金 Ｍ３
3
