- 43 - 22. PWB CONVEYOR COMPONENTS (1) 基板搬送関係（１） ２２ ２５ ２０ ３１ １０ ３ ２７ ２６ ３２ Ｃ Ｄ Ｂ Ａ ８０ ８１ ８２ ８５ ８６ ９２ ８３ ９４ ９５ ９６ ９７ ９７ ９６ ９５ ９４ ９２ ８６ ８５ ８３ ８２ ８１ １０ ０ １０ １ ８０ ２０ １７ ２５ ２５ ２５ ２４ ２４ ２４ ２２ ２３ ２３ ２０ ２０ ２１ １７ １６ １５ １４ １３ １４ １…
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06712 ASM_JM100_AIR_VALVE_ASSY
ＪＭ１００＿エアバルブ組
1
2 PV-0152120-00 FINGER VALVE
フィンガ バルブ
(1)
3 PJ-0252000-03 PLUG
プラグ
(1)
4 SL-4033091-SC SCREW M3 L=30
座金付きなべ小ねじ Ｍ３ Ｌ＝３０
(2)
5 400-00550 FV BRACKET
ＦＶブラケット
(1)
6 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
7 400-94700 AIR COMBINATION ASSY
エアコンビネーション組
1
8 400-63483 AIR_COMBINATION
エアーコンビネーション
(1)
9 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
10 PF-9010100-00 FILTER ELEMENT
フィルタエレメント
(1)
11 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
12 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
13 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
(0.45)
14 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
(1.1)
15 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
(1.7)
16 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
17 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.05)
18 402-06713 ASM_JM100_EJECTOR_UNIT
ＪＭ１００＿エジェクタ組
1
19 402-05717 EJSV CABLE ASM
ＥＪＳＶケーブル組
(1)
20 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(2)
21 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
22 402-06503 EJECTOR_BASE
エジェクターベース
(1)
23 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(4)
24 402-09658 EJECTOR_ASSY
エジェクタ組
(1)
25 402-01542 EJECTOR
エジェクタ
(1)
26 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
27 402-06568 BUSHING
ねじ込み式管継手
(2)
28 PV-0253010-00 CHECK VALVE
チェック バルブ
(1)
29 402-01547 EXHAUST_HOSE
エグゾーストホース
(0.18)
30 402-01546 HOSE_JOINT
ホースジョイント
(1)
31 PX-0553020-00 SILENCER
サイレンサ
(1)
32 402-06632 EJECTOR_BR
エジェクターブラケット
(1)
33 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
34 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
35 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
36 402-06714 ASM_JM100_MANIFOLD ASSY
ＪＭ１００＿マニフォールド組
1
37 PJ-3091200-03 MANIFOLD
マニホールド
(1)
38 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
(2)
39 PJ-3010600-03 REDUCER
レデューサ
(6)
40 PX-9500100-00 PLUG
プラグ
(2)
41 PJ-0200000-03 PLUG 12
プラグ １２
(1)
42 PX-9500010-00 PLUG 6
止栓（φ６用）
(1)
43 PJ-3030600-01 STRAIGHT UNION 6
ストレート ユニオン ６
1
44 PJ-3081200-02 UNION Y
ユニオン ワイ
1
45 400-69259 DIFFERENT BORE UNION Y
ディファレントボレーユニオンＹ ＫＱ２Ｕ−０８−１０
3
46 PJ-3030800-02 STRAIGHT
ストレート
2
47 EZ-4447053-11 UNION (KQ2H06-M5N) HALF
ハ−フ ユニオン（ＫＱ２Ｈ０６−Ｍ５Ｎ）
1
48 PJ-0205000-02 PLUG
プラグ
1
49 400-69281 STREET ELBOW
ストリートエルボ
1
50 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
1
51 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
3.5
52 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
1.1
53 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
1.2
54 BT-0800501-EB URETHANE TUBE BLACK 8X5
ポリウレタン チューブ 黒 ８Ｘ５
3.2
55 BT-0600401-EB URETHANE TUBE BLACK 6X4
ポリウレタン チューブ 黒 ６Ｘ４
1.2
- 43 -

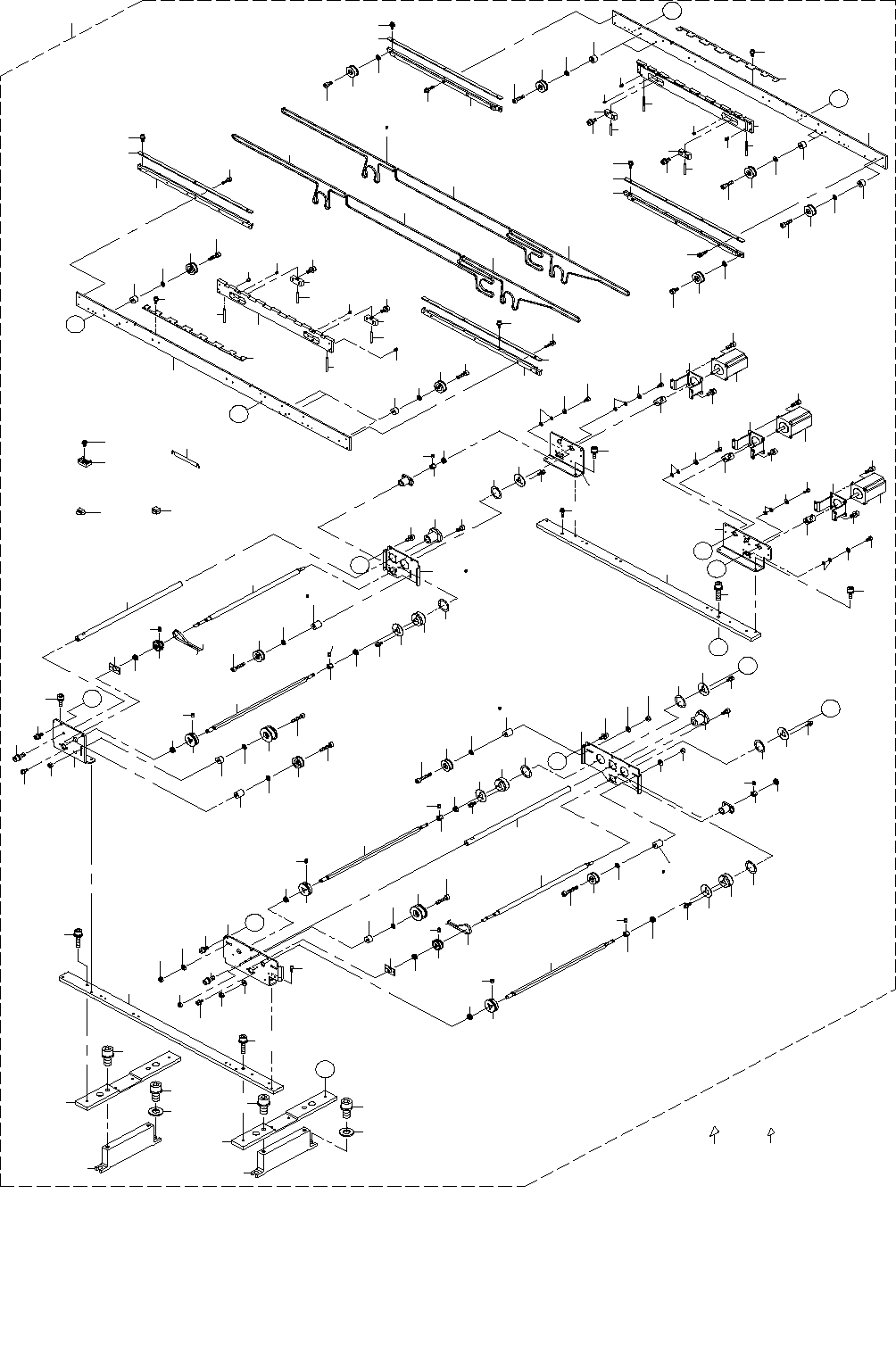

22.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
２２
２５
２０
３１ １０３
２７
２６
３２
Ｃ
Ｄ
Ｂ
Ａ
８０
８１
８２
８５
８６
９２
８３
９４
９５
９６
９７
９７
９６
９５
９４
９２
８６
８５
８３
８２
８１
１００
１０１
８０
２０
１７
２５
２５
２５
２４
２４
２４
２２
２３
２３
２０
２０
２１
１７
１６
１５
１４
１３
１４
１３
１０
８
７
５
６
４
３
２
２
２７
２６
２８
３０
２６
２７
２９
３０
２９
２７
２６
１５
９
１６
２１
１８
１９
２１
１８
１９
２４
３０
２７
２６
２９
２７
２８
２６
８１
１９
１８
２１
１９
１８
２９
２７
２６
３０
２７
２６
３０
２９
３５
３４
５０
５１
６３
５７
５８
６３
６４
６６
６５
６７
６８
６９
７２
７２
７３
７４
７４
７４
７４
７５
７６
７７
７６
７６
７７
７６
７５
７３
９０
９１
８６
９３
９１
９０
８９
８８
８７
３６
３８
３７
４０
４２
４３
４５
４６
４７
４８
４８
４９
５３
５４
５４
５６
５６
５９
６０
６２
６１
４９
３４
３５
９８
９３
３９
１０２
６３
５１
５２
５０
７０
６
９
６８
６７
７１
６３
５８
５７
５１
５０
７０
６９
６８
６７
７１
６３
５８
５７
６３
５４
５６
５３
５３
５４
５６
５６
５４
５６
５４
５５
７１
８７
８９
８８
６６
６５
６４
６６
６５
６４
Ｇ
Ｇ
Ｆ
Ｆ
Ｅ
Ｅ
Ｃ
Ｄ
Ｂ
Ａ
９８
３４
３５
８６
４１
３５
３４
５５
４６
４７
９９
５５
５５
７０
２６
３３
２７
３１ １０３
３３
２６
２７
３１
１０３
４４
１
３２
２６
２７
３１
５５
５５
１０４
１０５
１１
１２
７８
７９
８４
５２
５２
- 44 -
NOTE( 注記 ) #01....AFTER M/C REV.B Ｍ ／ Ｃ ＲＥＶ. Ｂ 以降
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-56387 CONVEYOR_ASSY_L
搬送組Ｌ
1
2 402-55483 RAIL_GUIDE_PLATE
レールガイドプレート
(2)
3 402-55484 CONVEYOR_RAIL_FL
コンベアレールＦＬ
(1)
4 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(3)
5 402-55485 CONVEYOR_RAIL_FR
コンベアレールＦＲ
(1)
6 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
7 402-55486 CONVEYOR_RAIL_RL
コンベアレールＲＬ
(1)
8 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(3)
9 402-55487 CONVEYOR_RAIL_RR
コンベアレールＲＲ
(1)
10 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
11 HX-0070600-00 MOUNT BASE
マウントベース
(2)
12 HX-0070600-0A MOUNT BASE
マウントベース
(3)
13 402-55488 PWB_GUIDE_L
ＰＷＢガイドＬ
(2)
14 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
15 402-55489 PWB_GUIDE_R
ＰＷＢガイドＲ
(2)
16 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(8)
17 402-55481 CONVEYOR_RAIL_L
コンベアレールＬ
(2)
18 401-28609 SHAFT_SUPPORT_ASM
シャフトサポート組
(4)
19 401-28520 NEEDLE_ROLLER
ニードルローラ
(4)
20 SM-8030402-TP SCREW M3X0.5 L=4
トメネジ
(4)
21 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
22 402-55490 PWB_GUIDE_PLATE_L
ＰＷＢガイドプレートＬ
(2)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
24 400-78496 RAIL GUIDE SH
レールガイドＳＨ
(4)
25 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
26 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ組
(42)
27 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(48)
28 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(16)
29 400-78497 COLLAR A
カラーＡ
(9)
30 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(8)
31 400-78498 COLLAR B
カラーＢ
(16)
32 SM-6042002-TN SCREW
六角穴ボルト
(12)
33 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(6)
34 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(6)
35 NM-6040001-SC NUT M4X0.7 TYPE1
六角 ナット Ｍ４Ｘ×０．７ １種
(6)
36 402-57033 GUIDE_SH_BR_FL
ガイドシャフトブラケットＦＬ
(1)
37 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
38 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
39 401-07784 GUIDE_SH_BR_RL
ガイドシャフトＢＲ ＲＬ
(1)
40 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
41 401-07785 GUIDE_SH_BR_FR
ガイドシャフトＢＲ ＦＲ
(1)
42 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
43 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
44 401-07786 GUIDE_SH_BR_RR
ガイドシャフトＢＲ ＲＲ
(1)
45 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
46 SB-8160001-00 BEARING
ころがり軸受
(2)
47 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
48 400-95015 GUIDE_SH_L
ガイドシャフトＬ
(2)
49 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
50 400-95016 DRIVE_SH_L
ドライブシャフトＬ
(3)
51 400-00850 DRIVE_PULLEY_F
ドライブプーリＦ
(3)
52 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(6)
53 400-78509 DRIVE PULLEY R
ドライブプーリＲ
(3)
54 E2160-721-000 PULLEY FLANGE
プーリフランジ
(6)
55 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(6)
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(18)
57 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
58 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
59 401-07787 GUIDE_SH_STAND_L
ガイドＳＨスタンドＬ
(1)
60 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
61 401-07788 GUIDE_SH_STAND_R
ガイドＳＨスタンドＲ
(1)
62 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
63 SB-1080002-00 BEARING
ころがり軸受
(6)
64 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
65 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(12)
66 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
67 400-78512 MOTOR BR
モータＢＲ
(3)
68 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
69 401-58136 2PHASE STEPPING MOTOR
２相ステッピングモータ
(3)
70 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(12)
71 400-78513 COUPLING
カップリング
(3)
72 402-55508 CONVEYOR_BASE_S
コンベアベースＳ
(2)
73 402-55475 BASE_BAR_S
ベースバーＳ
(2)
74 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
(4)
75 402-55476 HIGHT_BLOCK
ハイトブロック
(2)
76 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(8)
77 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
78 HX-0029400-00 FIXED BASE
固定ベース
(6)
79 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
80 401-07791 CONVEYOR_BELT_C
コンベアベルトＣ
(2)
81 401-07793 CONVEYOR_BELT_R
コンベアベルトＲ
(3)
82 401-12575 WA_SCREW_SHAFT_L
ＷＡ＿スクリューシャフト＿Ｌ
(2)
83 401-07795 WA_PULLEY
ＷＡプーリ
(3)
84 402-55507 WA_BELT_3GT_1680
ＷＡベルト＿３ＧＴ＿１６８０
(1)
85 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(6)
86 SB-1080002-00 BEARING
ころがり軸受
(4)
87 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
88 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(8)
89 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
90 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
91 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
92 E2012-721-000 ADJUST PLATE
アジャストプレート
(2)
93 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
94 400-00824 IDLER_ASM
アイドラ組
(2)
95 400-78497 COLLAR A
カラーＡ
(2)
96 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
97 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(2)
98 NM-6040001-SC NUT M4X0.7 TYPE1
六角 ナット Ｍ４Ｘ×０．７ １種
(2)
99 401-33427 CONVEYOR_SHIM_0_1
コンベアシム０．１
(2)
100 400-92060 CONVEYOR_BELT_IN_OUT_XL
コンベヤベルト_ＩＮ＿ＯＵＴ＿ＸＬ
(1)
101
#01
401-07793 CONVEYOR_BELT_R
コンベアベルトＲ
(1)
102
#01
402-59207 GUIDE_SH_BR_RL
ガイドシャフトＢＲ＿ＲＬ
(1)
103
#01
400-78497 COLLAR A
カラーＡ
(10)
104 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール（３１．５）
2
105 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
3
