JM-50-Rev00PDFA.pdf - 第41页
- 36 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-07434 OCC_ASSY_JM100 ＯＣＣ組＿ＪＭ１００ 1 2 402-07435 OCC_LENS_ASSY ＯＣＣレンズ組 (1) 3 402-07436 CAMERA LENS A SSY カメラレンズ組 (1) 4 402-06440 OCC_LENS_BR_J1 ＯＣＣレンズブラケットＪ１ (1…
- 35 -

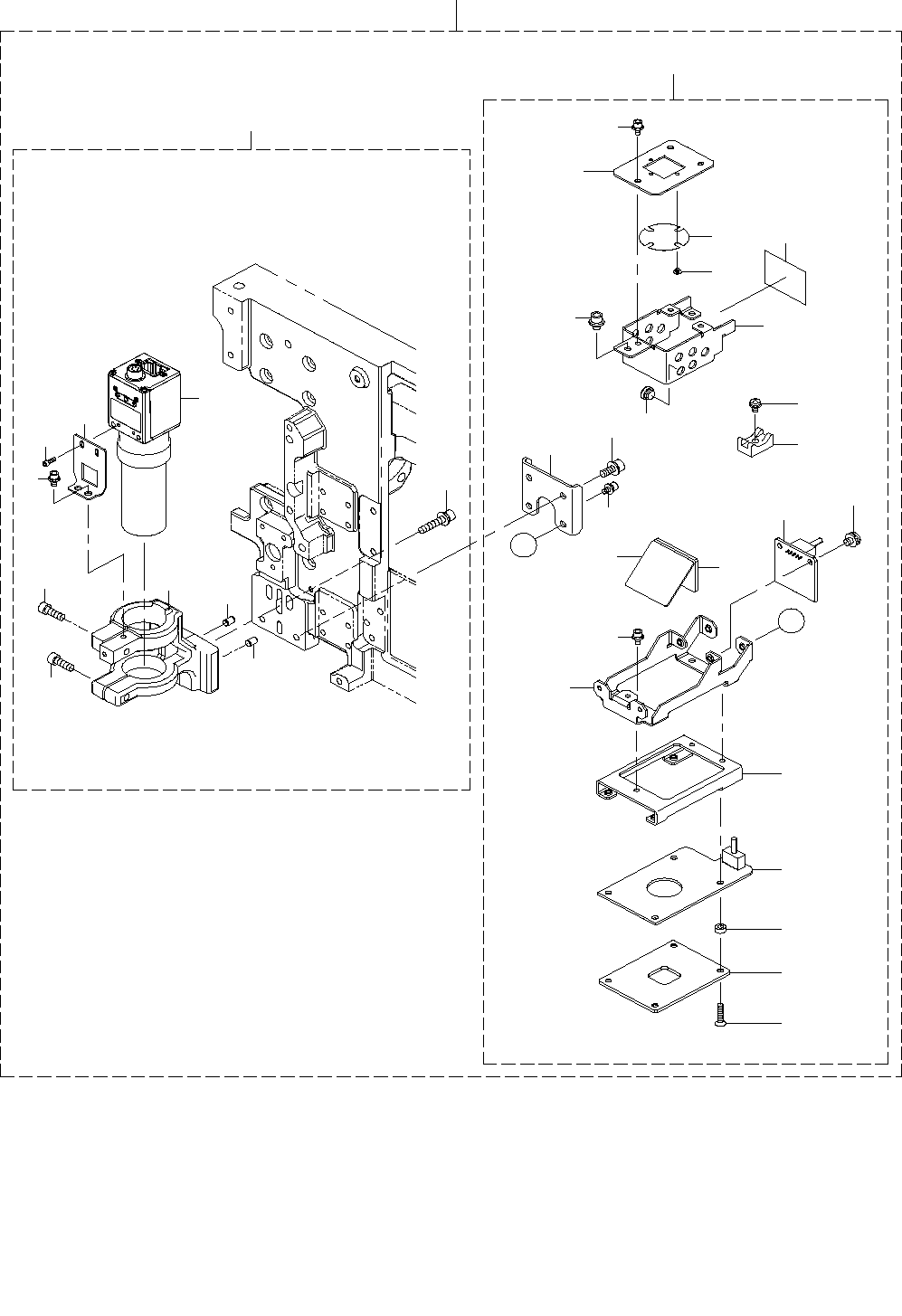

18.OCC COMPONENTS
ＯＣＣ 関係
２
１
６
６
１０
９
８
４
５
５
３
７
１８
３３
２９
２２
２３
１５
１７
Ａ
Ａ
２８
１３
１２
３４
２５
２４
２６
１４
２７
３０
３１
３２
１６
２１
２０
１９
３５
１１
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-07434 OCC_ASSY_JM100
ＯＣＣ組＿ＪＭ１００
1
2 402-07435 OCC_LENS_ASSY
ＯＣＣレンズ組
(1)
3 402-07436 CAMERA LENS ASSY
カメラレンズ組
(1)
4 402-06440 OCC_LENS_BR_J1
ＯＣＣレンズブラケットＪ１
(1)
5 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(2)
6 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(2)
7 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(3)
8 400-46805 CCD_BRACKET
ＣＣＤブラケット
(1)
9 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
10 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(2)
11 402-07437 OCC_LIGHT_ASSY
ＯＣＣライト組
(1)
12 402-06505 OCC_LIGHT_BR_J1
ＯＣＣライトブラケットＪ１
(1)
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
14 401-27902 OCC_LIGHT_BRACKET
ＯＣＣライトブラケット
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
16 401-27897 OCC_LIGHT_SUPPORT
ＯＣＣライトサポート
(1)
17 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
18 401-28878 OCC A PCB ASM
ＯＣＣ Ａ基板組
(1)
19 HX-0033500-0G SPACER
スペーサ
(4)
20 401-27900 LIGHT_DIFFUSER
ライトディフューザ
(1)
21 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(4)
22 HX-0029400-00 FIXED BASE
固定ベース
(1)
23 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(1)
24 401-27898 MIRROR BOX
ミラーボックス
(1)
25 400-43896 LENS FILTER
レンズフィルター
(1)
26 SM-0020201-SC SCREW M2 L=2
トラスねじ
(3)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
28 401-27899 FILTER_PLATE
フィルタープレート
(1)
29 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
30 118-04606 RUBBER PLUG
布台防振ゴム
(10)
31 400-14040 LIGHT DIFFUSER
ライトディフューザ
(1)
32 400-14037 BEAM SPRITTER
ビームスプリッタ
(1)
33 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
34 401-28879 OCC C PCB ASM
ＯＣＣ Ｃ基板組
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
- 37 -

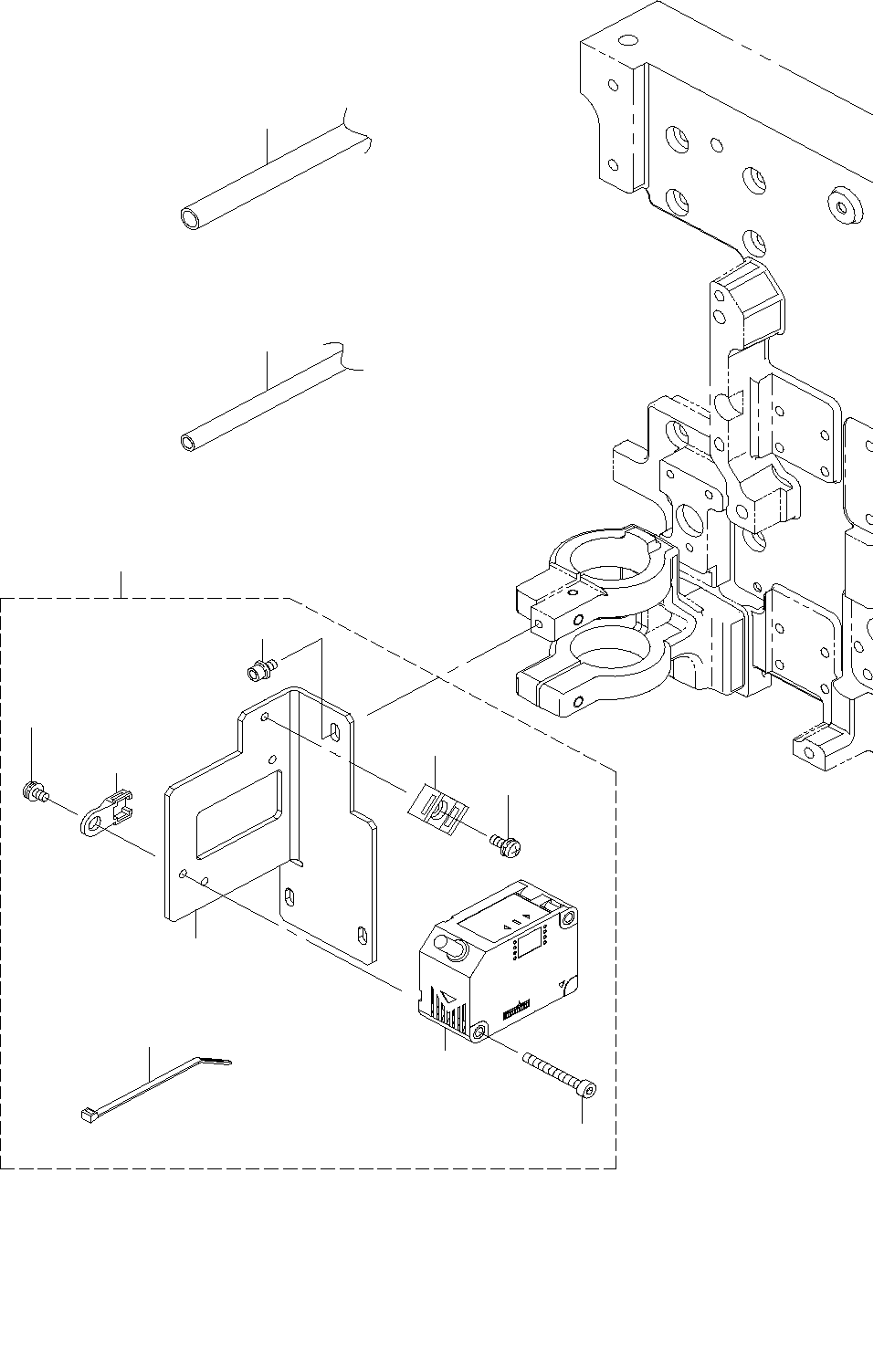

19.HMS COMPONENTS
ＨＭＳ 関係
２
３
４
５
６
７
８
９
１０
１
１２
１１
