- 72 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-56406 AWC_MOTOR_ASM ＡＷＣモータ組 1 2 402-55495 AWC_MOTOR_PLATE_A ＡＷＣモータプレートＡ (1) 3 402-55496 AWC_MOTOR_PLATE_B ＡＷＣモータプレートＢ (1) 4 SL-6041092-TN SCREW M4 L=10 座金付き六…
- 71 -

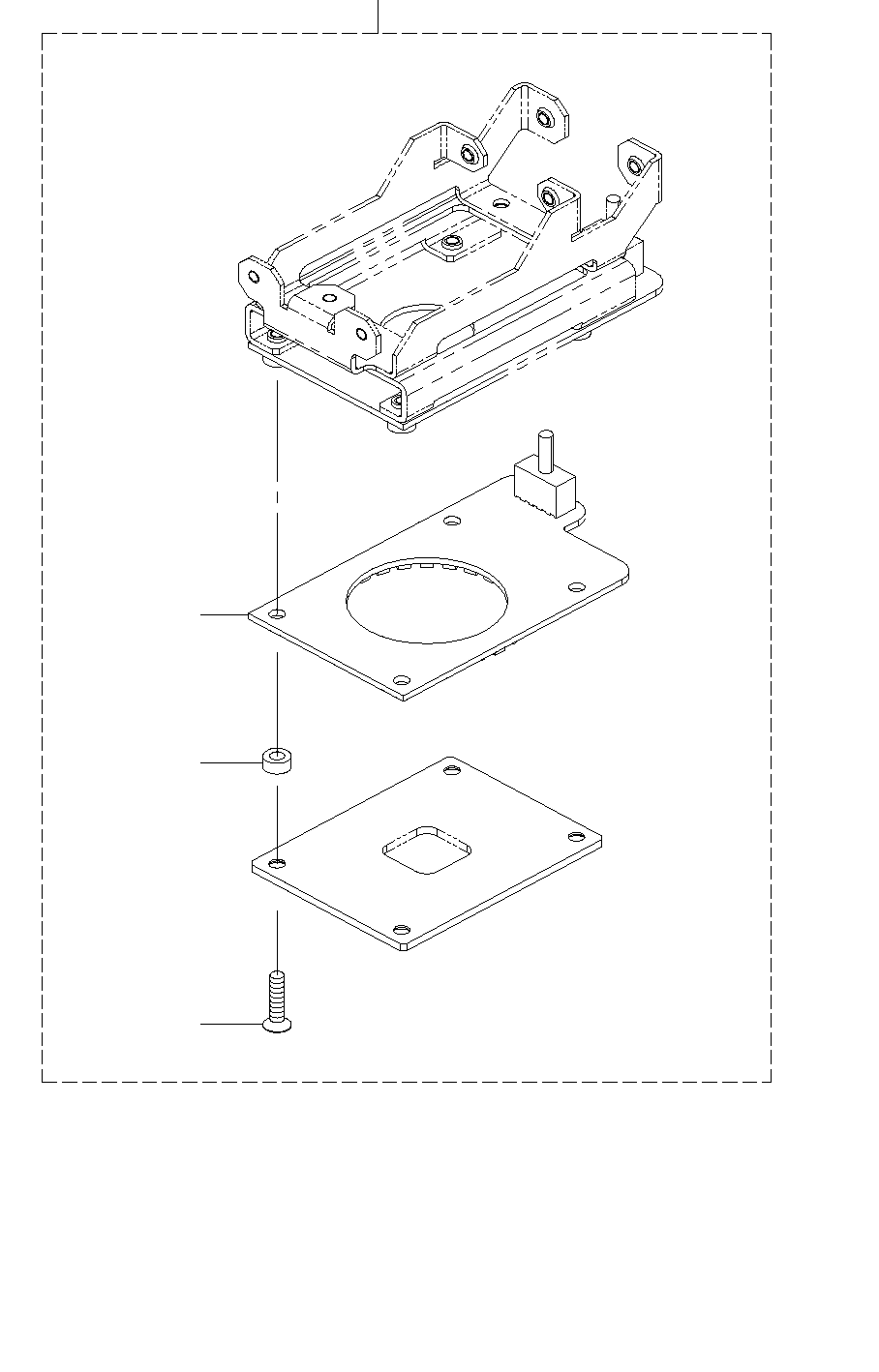

36.AWC COMPONENTS
ＡＷＣ 関係
２５
２
３
４
５
６
７
９
１０
１１
８
１３
１４
１５
１９
１３
１４
１６
１７
２０
１８
１２
１
２３
２４
２２
２１
- 72 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-56406 AWC_MOTOR_ASM
ＡＷＣモータ組
1
2 402-55495 AWC_MOTOR_PLATE_A
ＡＷＣモータプレートＡ
(1)
3 402-55496 AWC_MOTOR_PLATE_B
ＡＷＣモータプレートＢ
(1)
4 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
5 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
6 401-29040 AWC MOTOR ASM
ＡＷＣモータ組
(1)
7 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
8 HM-0013200-00 STEPPING MOTOR
モータドライバ
(1)
9 402-55497 AWC_MOTOR_BELT
ＡＷＣモータベルト
(1)
10 400-00769 AWC PULLEY B ASM
ＡＷＣプーリＢ組
(1)
11 400-00768 AWC PULLEY A ASM
ＡＷＣプーリＡ組
(1)
12 402-56407 AWC_SENSOR_ASM
ＡＷＣセンサ組
1
13 402-55498 AWC_SENSOR_BR
ＡＷＣセンサブラケット
(2)
14 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
15 402-56050 BU PIN RECEIVE SENS ASM
ＢＵピン受光センサ組
(1)
16 402-56051 BU PIN EMISSION SENS ASM
ＢＵピン投光センサ組
(1)
17 402-25458 SENSOR_PLATE_CL
センサプレートＣＬ
(1)
18 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ２ Ｌ＝８
(2)
19 SM-4020401-SC SCREW M2 L=4
なべ小ねじ Ｍ２ Ｌ＝４
(2)
20 401-19641 FULL_SENS_FIX_SPACER
フルセンサフィクススペーサ
(2)
21 402-55499 AWC_WAIT_SENSOR_DOG
ＡＷＣウエイトセンサドグ
1
22 SM-3040552-TN SCREW M4 L=5
丸ねじ Ｍ４ Ｌ＝５
2
23 402-55500 AWC_OP_DOG_W
ＡＷＣ原点ドグＷ
1
24 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
2
25 HX-0031400-00 SPIRAL TABE
スパイラルチューブ
0.8
- 73 -
37.OUTER RING UNIT COMPONENTS
外輪照明関係
２
４
３
１
