- 29 - 15. HEAD COMPONENTS (1) ヘッド関係（１） ７ ８ ３ ４ Ａ １５ ３１ ３１ ３７ ３３ ３６ Ｅ ４ ４ ４ ５ １１ １３ ９ ２ １６ １７ １８ ２２ ２３ ２４ ２８ ２６ ２７ ２９ ２５ ２７ ３２ ３０ ３０ ４０ ５２ ５２ ５３ ５３ ５４ ５４ ５５ ５５ ５６ ５６ ５７ ５７ ５８ ５９ ６０ ６０ ２８ Ａ ６８ ６９ ７０ ７８ ７２ ７３ ７９ ７５ ７４ ８１ ８…
- 28 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-06024 Y_BS_CONNECTOR
Ｙ＿ボールねじ＿コネクタ
2
2 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
3 402-06507 P_RAIL_SUPPORT_J1
ＰレールサポートＪ１
1
4 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
3
5 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
3
6 HX-0029400-00 FIXED BASE
固定ベース
3
7 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
8 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
9 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
10 401-83514 P_RAIL_SUPPORT_ANGLE
Ｐレールサポートアングル
3
11 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
12 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
3
13 401-82768 P_RAIL_SUPPORT_SHEET
Ｐレールサポートシート
1
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
15 401-10451 X_CABLE_BEAR
Ｘケーブルベア
1
16 SM-6041002-TN SCREW
六角穴ボルト
8
17 401-82750 Y_CB_SUPPORT
Ｙ＿ＣＢサポート
1
18 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
19 401-82769 Y_CB_SUPPORT_ANGLE_A
ＹＣＢサポートアングルＡ
1
20 WP-0431005-SP PLAIN WASHER
平座金
1
21 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
22 L153E-321-000 FC RUBBER
ＦＣ ルーバー
1
23 401-82770 CABLE_CLAMP_X2
ケーブルクランプＸ２
1
24 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
25 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
7
26 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
27 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
2
28 400-60210 Y CABLE BEAR(E)
Ｙケーブルベア（Ｅ）
1
29 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
4
30 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
4
31 400-46006 CB BRACKET R
ＣＢブラケットＲ
1
32 L132E-421-000 CB BRACKET PIN X
ＣＢブラケットピン Ｘ
2
33 400-46005 CB BRACKET L
ＣＢブラケットＬ
1
34 401-77461 Y_MOTOR_FRAME2
Ｙモータフレーム２
2
35 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
8
36 SB-1150016-00 BEARING
ころがり軸受
2
37 401-77465 BEARING_PLATE
ベアリングプレート
2
38 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
8
39 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
2
40 402-06434 Y_BALL_SCREW
Ｙ軸ボールねじ
2
41 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
2
42 401-82778 COUPLING_STF-056SA1
カップリングＳＴＦ−０５６ＳＡ１
2
43 401-46348 Y AXIS SERVO MOTOR
Ｙ軸モータ
1
44 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール ２（３１．５）
2
45 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
46 SB-1150004-00 BEARING
ころがり軸受
2
47 RC-0150001-KP C-RING 15 (13.8)
Ｃ形止め輪 １５（１３．８）
2
48 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
2
49 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
8
50 401-36746 Y_ADJUST_PLATE
Ｙアジャストプレート
2
51 401-46918 Y_BS_FRAME
Ｙ＿ボールねじ＿フレーム
2
52 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
8
53 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
4
54 HX-0067100-00 GROMMET
グロメット
0.27
55 HX-0067100-0A GROMMET
グロメット
0.1
56 HX-0023300-00 CABLE BAND
束線バンド
8
57 HX-0023300-0E CABLE BAND
束線バンド
14
58 HX-0023300-0G CABLE BAND
束線バンド
5
59 402-03558 Y AXIS SERVO MOTOR(Z MARKING)
Ｙ軸モータ（Ｚマーキング付き）
1
- 29 -

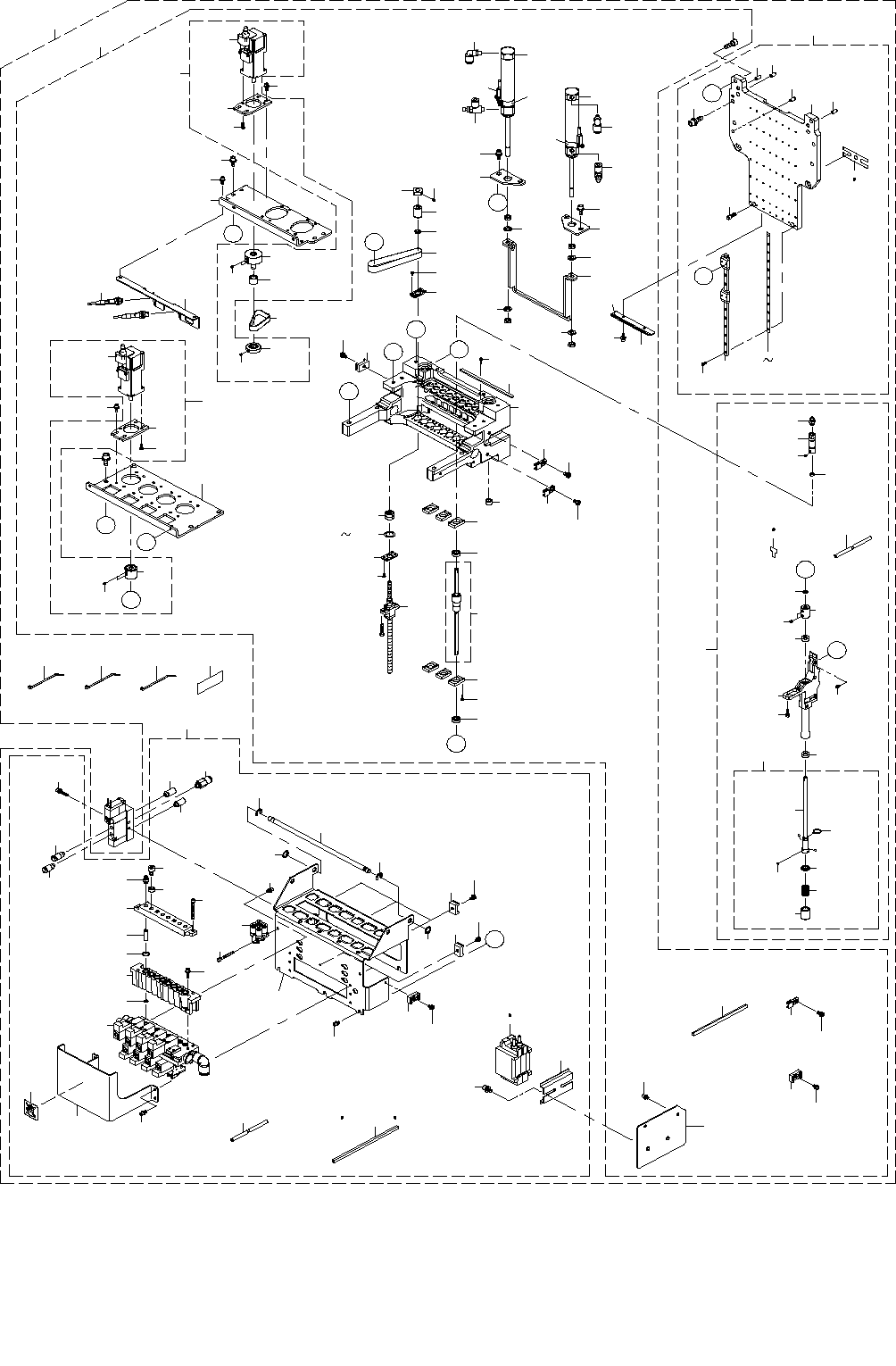

15.HEAD COMPONENTS (1)
ヘッド関係（１）
７ ８
３
４
Ａ
１５
３１
３１
３７
３３
３６
Ｅ
４
４
４
５
１１ １３
９
２
１６
１７
１８
２２
２３
２４
２８
２６
２７
２９
２５
２７
３２
３０
３０
４０
５２
５２
５３
５３
５４
５４
５５
５５
５６
５６
５７
５７
５８
５９
６０
６０
２８
Ａ
６８
６９
７０
７８
７２
７３
７９
７５
７４
８１
８０
８２
６０
６０
Ｂ
Ｂ
１４
８８
８９
１１９
１０２
８６ １１ ７ １１８
１０９
１１ ０
１１１ １１ ２
Ｆ
Ｆ
Ｅ
１２３
１２８
１２９
１２７
１３２
１３１
１３３
１４５
１４４
１２１
Ｇ
６
３９
１０
３８
４１
５１
Ｈ
Ｈ
４２
４３
４５
４６
４７
４８
４４
Ｃ
Ｃ
５０
７７
７６
７１
８３
１１ ４
９０
１１６
１２０
１０１
８８
８９
８８
８９
１０３
１０５
１０５
１０６
１０４
１０４
１０７
１０８
１２６
１３０
Ｇ
１２５
１２４
１４０
１３９
１３８
１３７
１３６
１３５
１２４
１２２
１１５
１１ ５
１１ ４
１４３
８７
Ｄ
Ｄ
１
８４
４９
１１ ３
８５
９９
９２
９７
９３
９１
９４
９８
１４６
１３４
１４１ １４２
６３
６４
６６
１９
２１
２１
２１
９５
９６
１００
２０
２０
６１
６２
６５
６７
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-56381 LNC120_HEAD_ASSY_JM50
ＬＮＣ１２０ヘッド組＿ＪＭ５０
1
2 402-56416 HEAD_BRACKET_ASSY
ヘッドブラケット組
(1)
3 401-94690 HEAD_BRACKET
ヘッドブラケット
(1)
4 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(4)
5 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
6 401-82913 SMALL_HEAD_SCREW_M4_L10
小頭ねじＭ４＿Ｌ１０
(2)
7 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(1)
8 E3047-729-000 HEAD CENTER SHIM D
ヘッドセンタシム Ｄ
(1)
9 401-82828 Z_LINEAR_GUIDE
Ｚリニアガイド
(4)
10 401-82894 TORX_SCREW_M2
トルクスねじＭ２
(48)
11 401-82829 GUIDE_SHIM_D_15
ガイドシムＤ１５
(2)
12 401-82830 GUIDE_SHIM_E_15
ガイドシムＥ１５
(2)
13 401-94733 GUIDE_SHIM_F_15
ガイドシムＦ１５
(2)
14 402-56382 SPLINE_BRACKET_ASSY_JM50
スプラインブラケット組＿ＪＭ５
(1)
15 402-06439 SPLINE_BRACKET_J1
スプラインブラケットＪ１
(1)
16 G9303-880-000 BUSH D=5
ブッシュマル５
(2)
17 401-82833 LIMIT_DUMPER_Z
リミットダンパＺ
(1)
18 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(6)
19 HX-0029400-00 FIXED BASE
固定ベース
(1)
20 HX-0034400-00 FIXED BASE
束線パーツ
(2)
21 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
22 401-82834 LIMIT_DAMPER_ZD
リミットダンパＺＤ
(1)
23 401-82835 LIMIT_STOPPER_ZD
リミットストッパＺＤ
(1)
24 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
25 401-94694 BEARING_BASE_D
ベアリングベースＤ
(4)
26 401-94695 BEARING_BASE_U
ベアリングベースＵ
(4)
27 EZ-4454066-01 BEARING (MR115ZZ)
ベアリング （ＭＲ１１５ＺＺ）
(8)
28 SM-6020602-TN SCREW M2X6
六角穴ボルト Ｍ２Ｘ６
(16)
29 402-56412 BALL_SPLINE_UNIT
ボールスプラインユニット
(4)
30 401-94703 BEARING_PLATE
ベアリングプレート
(8)
31 SM-1020501-SC SCREW M2 L=5
皿ねじ Ｍ２ Ｌ＝５
(32)
32 SB-1040019-00 BEARING
ころがり軸受
(4)
33 401-94704 BEARING_SHIM_10
ベアリングシム＿０．０１
(2)
34 401-94705 BEARING_SHIM_30
ベアリングシム＿０．０３
(2)
35 401-94706 BEARING_SHIM_50
ベアリングシム＿０．０５
(2)
36 401-94707 BEARING_SHIM_100
ベアリングシム＿０．１
(8)
37 401-94735 BALL_SCREW_0608
ボールスクリュー０６０８
(4)
38 401-94740 LOCK_NUT_3
ロックナット３
(4)
39 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付止めねじ Ｍ２．５ Ｌ＝２．５
(4)
40 401-94737 Z_PULLEY
Ｚプーリ
(4)
41 401-94739 Z_BEARING_COLLAR
Ｚベアリングカラー
(4)
42 402-12895 Z_MOTOR_BRACKET
Ｚモータブラケット
(1)
43 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
44 401-94709 Z_MOTOR_ASSY
Ｚモータ組＿ＣＤ
(4)
45 401-94718 MOTOR_PLATE
モータプレート
(1)
46 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
47 401-94738 SCREW
低頭皿ねじＭ３×８
(2)
48 401-94710 Z_MOTOR_PULLEY
Ｚモータプーリ
(1)
49 SM-8850352-TP SCREW M2.5X2.5
止めねじ Ｍ２．５Ｘ２．５
(2)
50 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
51 401-94711 TIMING_BELT_Z(AFTER_AGING)
タイミングベルトＺ（エージング）
(4)
52 PA-1606008-A0 AIR CYLINDER
エア シリンダ
(2)
53 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
54 PJ-3040405-04 UNION
ユニオン
(2)
55 401-82849 CYLINDER_BRACKET
シリンダブラケット
(2)
56 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
57 PX-9500110-00 SWITCH FITTING BAND
スイッチ取付バンド
(1)
58 401-33002 NZL UP SENSOR 6T L CABLE ASM
ノズルアップセンサ（６ＴＬ）ケーブル組
(1)
59 402-57555 RELEASE_BAR_J5
リリースバーＪ５
(1)
60 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
61 402-55469 T_SENSOR_AMP_FIX_PLATE
Ｔセンサアンプフィックスプレート
(1)
62 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
63 HX-0066900-00 GROMMET
グロメット
(0.06)
64 HX-0029400-00 FIXED BASE
固定ベース
(4)
65 HX-0034400-00 FIXED BASE
束線パーツ
(1)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
67 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
68 402-55504 T_MOTOR_BR_S
ＴモータブラケットＳ
(1)
69 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
70 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
71 402-56411 T_MOTOR_J5_ASSY
ＴモータＪ５組
(2)
72 402-55502 T_PULLEY_A_22
ＴプーリＡ＿２２
(1)
73 401-94717 T_PULLEY_FLANGE_A
ＴプーリフランジＡ
(1)
74 401-94718 MOTOR_PLATE
モータプレート
(1)
75 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
76 401-94738 SCREW
低頭皿ねじＭ３×８
(2)
77 SM-8850352-TP SCREW M2.5X2.5
止めねじ Ｍ２．５Ｘ２．５
(2)
78 401-94715 T_MOTOR_MI_SUPPORT_A
ＴモータＭＩサポートＡ
(1)
79 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(2)
80 402-55505 T_SENSOR_BR_S
ＴセンサブラケットＳ
(1)
81 402-56383 TIMING_BELT_T(AFTER_AGING)
タイミングベルトＴ（エージング）
(2)
82 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
83 401-83385 FIBER UNIT 2M
ファイバーユニット ２Ｍ
(2)
84 402-56384 HEAD_SV_BRACKET_ASSY_JM50
ヘッドＳＶブラケット組＿ＪＭ５０
(1)
85 402-12900 HEAD_SV_BRACKET_J1
ヘッドＳＶブラケットＪ１
(1)
86 HX-0067100-00 GROMMET
グロメット
(0.29)
87 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(5)
88 HX-0029400-00 FIXED BASE
固定ベース
(6)
89 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
90 PJ-0320590-04 SOFT TUBE BARB JOINT
軟質チューブ用 バーブ継手
(4)
91 402-23085 FILTER_BOX_U_G
フィルタボックスＵ＿Ｇ
(1)
92 400-46059 O RING F2
ＯリングＦ２
(4)
93 E3052-729-000 FILTER
フィルタ
(4)
94 402-22776 FILTER_BOX_L_8_E
フィルタボックスＬ＿８＿Ｅ
(1)
95 SM-6050802-TN SCREW
六角穴ボルト
(4)
96 401-36803 SPACER
スペーサ
(4)
97 SL-6031242-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
98 SM-6034002-TN SCREW M3 L=40
六角穴ボルト Ｍ３ Ｌ＝４０
(2)
99 402-21143 O_RING_F1_S
ＯリングＦ１＿Ｓ
(4)
100 402-55482 VACUUM_UNIT_4PORT
バキュームユニット＿４ポート
(1)
101 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
102 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.92)
103 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
104 PX-0505010-00 SILENCER
消音器
(2)
105 PJ-3010405-05 HALF UNION
ハーフ ユニオン
(2)
106 400-46535 CHECK VALVE
チェックバルブ
(1)
107 PJ-3080400-06 UNION Y
ユニオン ワイ
(2)
108 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(1)
109 401-82856 DIN_RAIL
ＤＩＮレール
(1)
110 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
111 401-94684 T1_T2_T3_T4 ORIGIN SENSOR ASM
Ｔ１＿Ｔ２＿Ｔ３＿Ｔ４ 原点センサ組
(2)
112 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
(2)
113 401-94723 CABLE_SHAFT
ケーブルシャフト
(2)
114 NP-2105800-00 PUSH NUT
プッシュ ナット
(4)
115 RE-0500000-K0 E-RING
Ｅ形止め輪 ５
(4)
116 402-11491 HEAD_CAVER_J1
ヘッドカバー＿Ｊ１
(1)
117 HX-0067100-00 GROMMET
グロメット
(0.16)
118 HX-0066900-00 GROMMET
グロメット
(0.1)
119 E3858-715-000 SEAL
手触れ禁止シール
(1)
120 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
121 402-06725 Z_SLIDE_ASSY_JM100
Ｚスライド組＿ＪＭ１００
(4)
122 401-94728 Z_SLIDE_BRACKET
Ｚスライドブラケット
(1)
123 SM-6020302-TR SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(4)
124 SB-1040013-00 BEARING
ころがり軸受
(2)
125 401-94726 COUPLING_H
カップリングＨ
(1)
126 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(4)
127 RO-0201002-00 O-RING
Ｏリング
(1)
128 401-94696 ROTARY_JOINT
ロータリージョイント
(1)
129 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付止めねじ Ｍ２．５ Ｌ＝２．５
(2)
130 RO-0201002-00 O-RING
Ｏリング
(1)
131 PJ-0320590-04 SOFT TUBE BARB JOINT
軟質チューブ用 バーブ継手
(1)
132 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.243)
133 SM-6030802-TN SCREW
六角穴ボルト
(2)
134 402-12260 Z_SLIDE_SHAFT_ASM_JM100
Ｚスライドシャフト組＿ＪＭ１００
(1)
135 402-06437 Z_SLIDE_SHAFT_J1
ＺスライドシャフトＪ１
(1)
136 401-82861 STEEL_BALL
スティールボール
(3)
137 402-06438 NOZZLE_OUTER_J1
ノズルアウタＪ１
(1)
138 RC-0560517-KP C-RING 6 (8)
Ｃ形止め輪 ６ （８）
(1)
139 401-82863 OUTER_SP_HOLDER
アウタＳＰホルダ
(1)
140 401-82864 NOZZLE_OUTER_SP
ノズルアウタＳＰ
(1)
141 401-90386 Z_SLIDE_BRACKET_SHIM_5
Ｚスライドブラケットシム５
(1)
142 401-90387 Z_SLIDE_BRACKET_SHIM_10
Ｚスライドブラケットシム１０
(1)
143 E9635-455-000 REVISION SEAL
ＲＥＶ メイハン
(1)
144 HX-0023300-00 CABLE BAND
束線バンド
(150)
145 HX-0023300-0E CABLE BAND
束線バンド
(30)
146 HX-0023300-0G CABLE BAND
束線バンド
(30)
