- 41 -

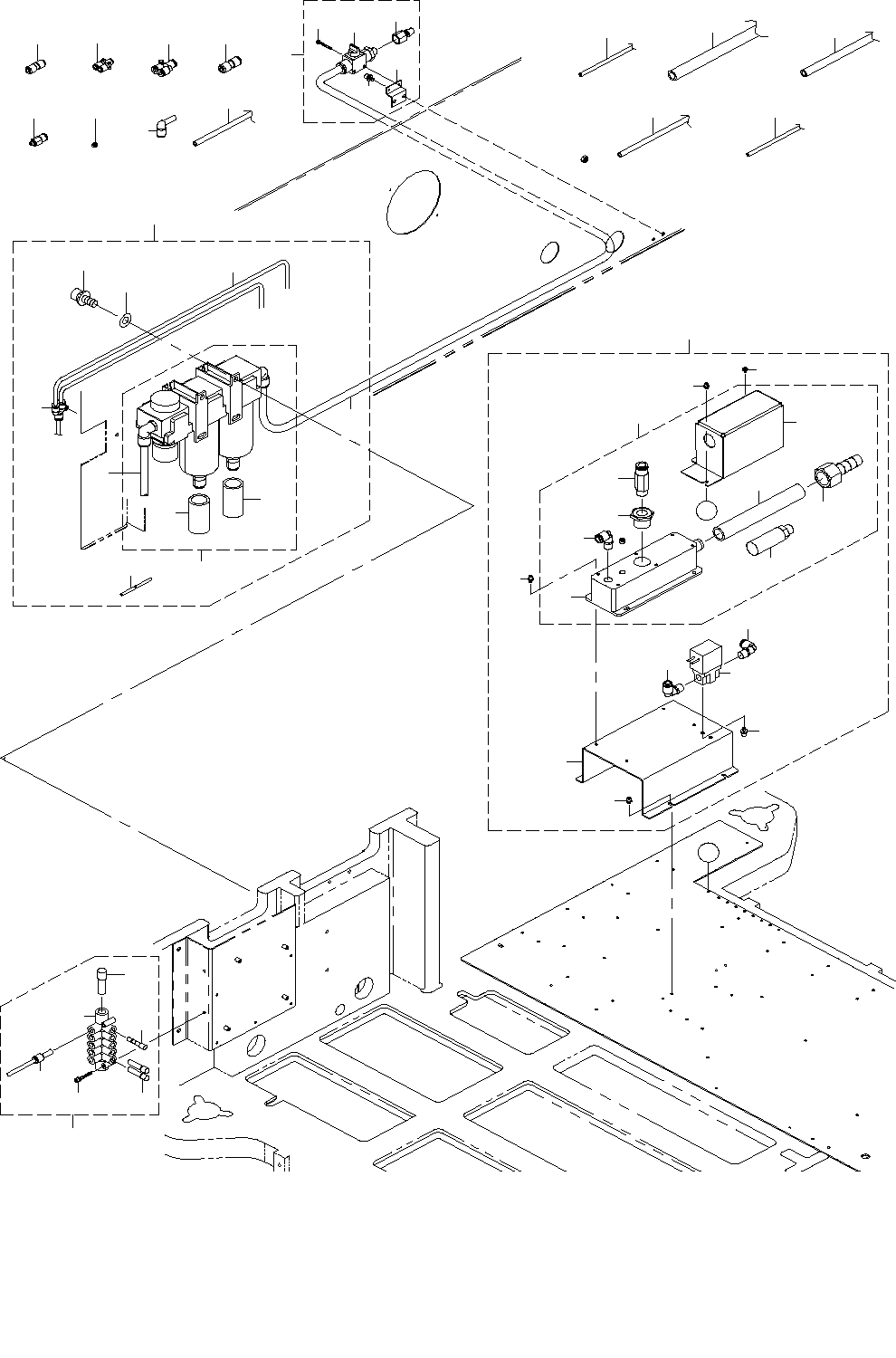

21.AIR COMPONENTS
エアー関係
１５
１３
１１
１２
１６
７
４５
８
１４
４８
１７
５１
４３
５２
９
１０
６
２
４
３
５
１
１９
２０
２０
２１
２２
２３
２５
２６
２７
２８
２９
３１
Ａ
Ａ
３２
２４
３３
３４
３５
３０
１８
３９
３７
３８ ４０
４１
４２
３６
４４
４６
４７
４９
５０
５３
５４ ５５
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06712 ASM_JM100_AIR_VALVE_ASSY
ＪＭ１００＿エアバルブ組
1
2 PV-0152120-00 FINGER VALVE
フィンガ バルブ
(1)
3 PJ-0252000-03 PLUG
プラグ
(1)
4 SL-4033091-SC SCREW M3 L=30
座金付きなべ小ねじ Ｍ３ Ｌ＝３０
(2)
5 400-00550 FV BRACKET
ＦＶブラケット
(1)
6 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
7 400-94700 AIR COMBINATION ASSY
エアコンビネーション組
1
8 400-63483 AIR_COMBINATION
エアーコンビネーション
(1)
9 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
10 PF-9010100-00 FILTER ELEMENT
フィルタエレメント
(1)
11 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
12 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
13 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
(0.45)
14 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
(1.1)
15 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
(1.7)
16 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
17 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.05)
18 402-06713 ASM_JM100_EJECTOR_UNIT
ＪＭ１００＿エジェクタ組
1
19 402-05717 EJSV CABLE ASM
ＥＪＳＶケーブル組
(1)
20 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(2)
21 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
22 402-06503 EJECTOR_BASE
エジェクターベース
(1)
23 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(4)
24 402-09658 EJECTOR_ASSY
エジェクタ組
(1)
25 402-01542 EJECTOR
エジェクタ
(1)
26 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
27 402-06568 BUSHING
ねじ込み式管継手
(2)
28 PV-0253010-00 CHECK VALVE
チェック バルブ
(1)
29 402-01547 EXHAUST_HOSE
エグゾーストホース
(0.18)
30 402-01546 HOSE_JOINT
ホースジョイント
(1)
31 PX-0553020-00 SILENCER
サイレンサ
(1)
32 402-06632 EJECTOR_BR
エジェクターブラケット
(1)
33 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
34 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
35 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
36 402-06714 ASM_JM100_MANIFOLD ASSY
ＪＭ１００＿マニフォールド組
1
37 PJ-3091200-03 MANIFOLD
マニホールド
(1)
38 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
(2)
39 PJ-3010600-03 REDUCER
レデューサ
(6)
40 PX-9500100-00 PLUG
プラグ
(2)
41 PJ-0200000-03 PLUG 12
プラグ １２
(1)
42 PX-9500010-00 PLUG 6
止栓（φ６用）
(1)
43 PJ-3030600-01 STRAIGHT UNION 6
ストレート ユニオン ６
1
44 PJ-3081200-02 UNION Y
ユニオン ワイ
1
45 400-69259 DIFFERENT BORE UNION Y
ディファレントボレーユニオンＹ ＫＱ２Ｕ−０８−１０
3
46 PJ-3030800-02 STRAIGHT
ストレート
2
47 EZ-4447053-11 UNION (KQ2H06-M5N) HALF
ハ−フ ユニオン（ＫＱ２Ｈ０６−Ｍ５Ｎ）
1
48 PJ-0205000-02 PLUG
プラグ
1
49 400-69281 STREET ELBOW
ストリートエルボ
1
50 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
1
51 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
3.5
52 BT-1200801-EF URETHANE TUBE WHITE 12X8
ポリウレタン チューブ 白 １２Ｘ８
1.1
53 BT-1000651-EB URETHANE TUBE BLACK 10X6.5
ポリウレタン チューブ 黒 １０Ｘ６．５
1.2
54 BT-0800501-EB URETHANE TUBE BLACK 8X5
ポリウレタン チューブ 黒 ８Ｘ５
3.2
55 BT-0600401-EB URETHANE TUBE BLACK 6X4
ポリウレタン チューブ 黒 ６Ｘ４
1.2
- 43 -
22.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
２２
２５
２０
３１ １０３
２７
２６
３２
Ｃ
Ｄ
Ｂ
Ａ
８０
８１
８２
８５
８６
９２
８３
９４
９５
９６
９７
９７
９６
９５
９４
９２
８６
８５
８３
８２
８１
１００
１０１
８０
２０
１７
２５
２５
２５
２４
２４
２４
２２
２３
２３
２０
２０
２１
１７
１６
１５
１４
１３
１４
１３
１０
８
７
５
６
４
３
２
２
２７
２６
２８
３０
２６
２７
２９
３０
２９
２７
２６
１５
９
１６
２１
１８
１９
２１
１８
１９
２４
３０
２７
２６
２９
２７
２８
２６
８１
１９
１８
２１
１９
１８
２９
２７
２６
３０
２７
２６
３０
２９
３５
３４
５０
５１
６３
５７
５８
６３
６４
６６
６５
６７
６８
６９
７２
７２
７３
７４
７４
７４
７４
７５
７６
７７
７６
７６
７７
７６
７５
７３
９０
９１
８６
９３
９１
９０
８９
８８
８７
３６
３８
３７
４０
４２
４３
４５
４６
４７
４８
４８
４９
５３
５４
５４
５６
５６
５９
６０
６２
６１
４９
３４
３５
９８
９３
３９
１０２
６３
５１
５２
５０
７０
６
９
６８
６７
７１
６３
５８
５７
５１
５０
７０
６９
６８
６７
７１
６３
５８
５７
６３
５４
５６
５３
５３
５４
５６
５６
５４
５６
５４
５５
７１
８７
８９
８８
６６
６５
６４
６６
６５
６４
Ｇ
Ｇ
Ｆ
Ｆ
Ｅ
Ｅ
Ｃ
Ｄ
Ｂ
Ａ
９８
３４
３５
８６
４１
３５
３４
５５
４６
４７
９９
５５
５５
７０
２６
３３
２７
３１ １０３
３３
２６
２７
３１
１０３
４４
１
３２
２６
２７
３１
５５
５５
１０４
１０５
１１
１２
７８
７９
８４
５２
５２
