- 49 -
25.PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
３０
２９
２７
２８
２
３
３
４
４
５
６
７
７
８
１０
１０
１１
１１
１２
１２
１３
１３
１４
１５
１６
１７
１７
１８
１９
２０
２３
２４
２１
２１
２２
３２
３３
３５
３６
３７
３８
３８
４０
４２
３９
４１
３４
４４
４５
４５
４６
４７
４８
４９
４９
５０
５１
５１
４６
５３
５２
５３
５２
５１
５３
５３
５２
５２
４３
５５
５７
５８
６２
５９
５９
６２
６２
５６
５４
６３
５９
６０
６１
１
３１
９
２５
２６
- 50 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-56388 BU_TABLE_ASSY
ＢＵテーブル組
1
2 401-12573 BU_TABLE_A_L
ＢＵテーブル＿Ａ＿Ｌ
(1)
3 401-12574 SIDE_BEAM_L
サイドビーム＿Ｌ
(2)
4 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(8)
5 400-78527 BU SENSOR DOG
ＢＵセンサドグ
(1)
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
7 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
8 402-55480 BU_TABLE_B_L
ＢＵテーブルＢ＿Ｌ
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
10 401-22963 BU_GUIDE_SHAFT
ＢＵガイドシャフト
(2)
11 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
12 SB-8160005-C0 BEARING
ころがり軸受
(2)
13 SM-6040802-TN SCREW M4X0.7 L=8
六角穴 ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
14 400-78534 FLOATING JOINT
フローティングジョイント
(1)
15 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
16 400-78535 CYLINDER
シリンダ
(1)
17 PJ-3040405-05 UNION
ユニオン
(2)
18 SM-6055552-TN SCREW M5 L=55
六角穴 ボルト Ｍ５ Ｌ＝５５
(4)
19 402-55478 CL_PLATE
シリンダプレート
(1)
20 402-55477 BU_BASE_L
バックアップベースＬ
(1)
21 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(4)
22 400-84699 E_BANK_SHIM_0.10
Ｅバンクシム０．１０
(5)
23 401-77317 BU_SENSOR_BR
バックアップセンサーＢＲ
(1)
24 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
25 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(2)
26 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(2)
27 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート 電磁弁
1
28 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
3
29 HX-0029400-00 FIXED BASE
固定 ベース
10
30 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
10
31 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
6
32 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
0.53
33 HX-0070600-00 MOUNT BASE
マウントベース
2
34 402-56410 HANDLE_ASM
ハンドル組
1
35 402-56451 HANDLE_BR_J5
ハンドルブラケットＪ５
(1)
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
37 402-56452 HANDLE_SHAFT_J5
ハンドルシャフトＪ５
(1)
38 SB-1080002-00 BEARING
ころがり軸受
(2)
39 RE-0600000-K0 E-RING 6
Ｅ形止め輪６
(61)
40 401-07795 WA_PULLEY
ＷＡプーリ
(1)
41 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
42 401-07806 WA_DRIVE_BELT
ＷＡドライブベルト
(1)
43 402-56389 DRIVER_UNIT
ドライバユニット
1
44 402-55479 CONV_DRIVER_BASE_C
コンベアドライバベースＣ
(1)
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
46 HX-0070600-00 MOUNT BASE
マウントベース
(4)
47 EA-9500B01-00 CABLE BAND
束線バンド
(4)
48 402-06512 CONV_DRIVER_COVER
搬送ドライバカバー
(1)
49 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
50 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
51 401-54209 2PHASE DRIVER PCB ASM
２ＰＨＡＳＥ ＤＲＩＶＥＲ基板組
(3)
52 HX-0035400-0B SPACER
スペーサ
(6)
53 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
54 402-56390 CONVEYOR_PCB_ASM
搬送基板組
1
55 402-06513 CONV_PWB_BASE_J1
搬送基板ベースＪ１
(1)
56 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(5)
57 401-28875 CONVEYOR PCB ASM
コンベア基板組
(1)
58 401-83075 PWB_COVER_SIDE
ＰＷＢカバーサイド
(1)
59 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
60 401-83076 PWB_COVER_TOP
ＰＷＢカバートップ
(1)
61 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
62 HX-0070600-00 MOUNT BASE
マウントベース
(10)
63 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
- 51 -

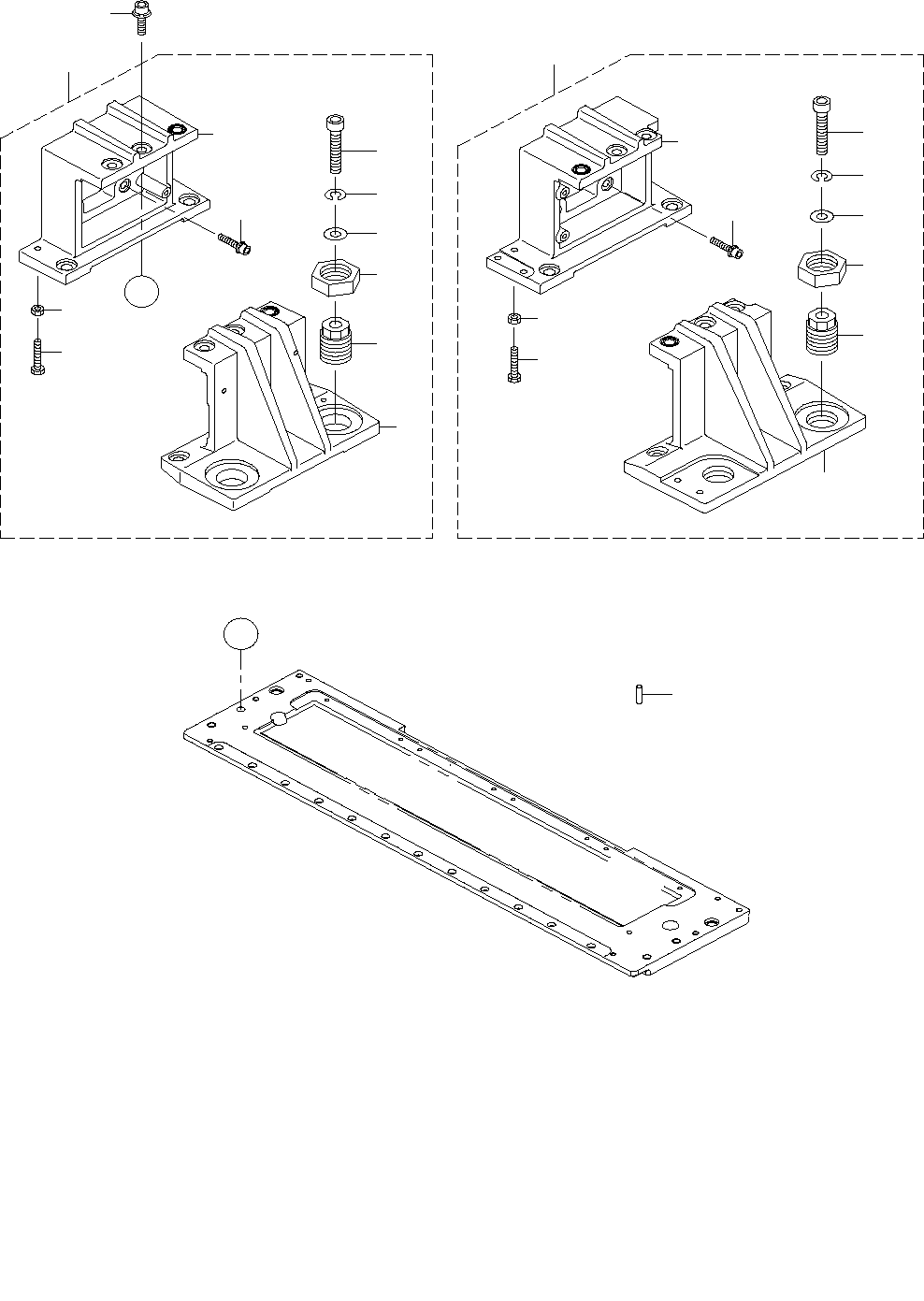

26.BANK SUPPORT UNIT COMPONENTS
バンクサポートユニット関係
１２
Ａ
Ａ
７
８
６
１１
９
１０
４
５
３
１
２
１７
１３
１５
２２
２１
２０
１９
１８
１６
１４
２３
２４
