- 23 - 12.X-Y COMPONENTS (1) Ｘ − Ｙ 関係（１） Ｃ Ｂ ２ １ ２５ １８ １２ ２１ １０ ８ ４３ ５１ ５２ ２３ ２２ Ｂ Ｃ ２ １５ ３７ ４０ ４０ Ａ Ａ ３８ ３９ ３３ ３２ ２７ ３１ ３０ １４ ３ ５０ ４７ ５３ ６ ７ ２９ ２４ Ｄ ７ ６ Ｄ ４ ４ ４８ ４９ ４６ ４５ ４４ ４５ ４４ ３６ ３６ ３７ １３ ２４ ２５ ５ ５ ５４ ４２ ９ １１ １６ １７ …
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06670 COVER_BOTTOM_ASM
カバーボトム組
1
2
#01
402-06676 COVER_BOTTOM_ASM_EN
カバーボトム組＿ＥＮ
1
3 402-06546 COVER_FBL_J1
カバーＦＢＬ＿Ｊ１
(1)
4 402-06545 COVER_RBR_J1
カバーＲＢＲ＿Ｊ１
(1)
5 402-06617 COVER_RBL_J1
カバーＲＢＬ＿Ｊ１
(1)
6 402-06548 COVER_SBL_J1
カバーＳＢＬ＿Ｊ１
(1)
7 HM-0010100-10 FAN MOTOR
フィルター
(2)
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
9 HX-0070600-0A MOUNT BASE
マウントベース
(2)
10 402-06547 COVER_SBR_J1
カバーＳＢＲ＿Ｊ１
(1)
11 402-06549 COVER_BC_J1
カバーＢＣ＿Ｊ１
(2)
12 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(24)
13 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール （５０）
(5)
14 168-70206 GRAVITY SEAL
荷重中心シール
(4)
15 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
16 400-16815 DRAIN TANK
ドレインタンク
(1)
17 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
18 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
20 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
21 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
22 PJ-3090400-03 REDUCER 4-10
レデューサ ４−１０
(1)
23 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
24 402-06544 COVER_FBR_J1
カバーＦＢＲ＿Ｊ１
(1)
25
#01
400-98347 RETAINING WASHER M6
リテーニングワッシャ Ｍ６
(12)
26 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(16)
27
#01
402-56403 CONVEYOR_COVER_L_ASM
搬送カバーＬ組
1
28 402-55516 CONV_UPPER_COVER_L
搬送アッパーカバーL
(1)
29 402-55518 CONV_SIDE_COVER
搬送サイドカバー
(1)
30 401-47170 CONVEYOR_COVER_STOPPER
コンベアカバーストッパー
(1)
31 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
32 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
33 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(19)
34 400-01490 TAPE
テープ
(2)
35 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(2)
36 402-55517 CONV_COVER_L
搬送カバーＬ
(1)
37
#01
402-56404 CONVEYOR_COVER_R_ASM
搬送カバーＲ組
1
38 402-06591 CONV_COVER_R
搬送カバーＲ
(1)
39 402-06592 CONV_UPPER_COVER_R
搬送アッパーカバーＲ
(1)
40 402-55518 CONV_SIDE_COVER
搬送サイドカバー
(1)
41 401-47170 CONVEYOR_COVER_STOPPER
搬送カバー＿ストッパー
(1)
42 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
43 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
44 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(19)
45 400-01490 TAPE
テープ
(2)
46 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(2)
- 23 -

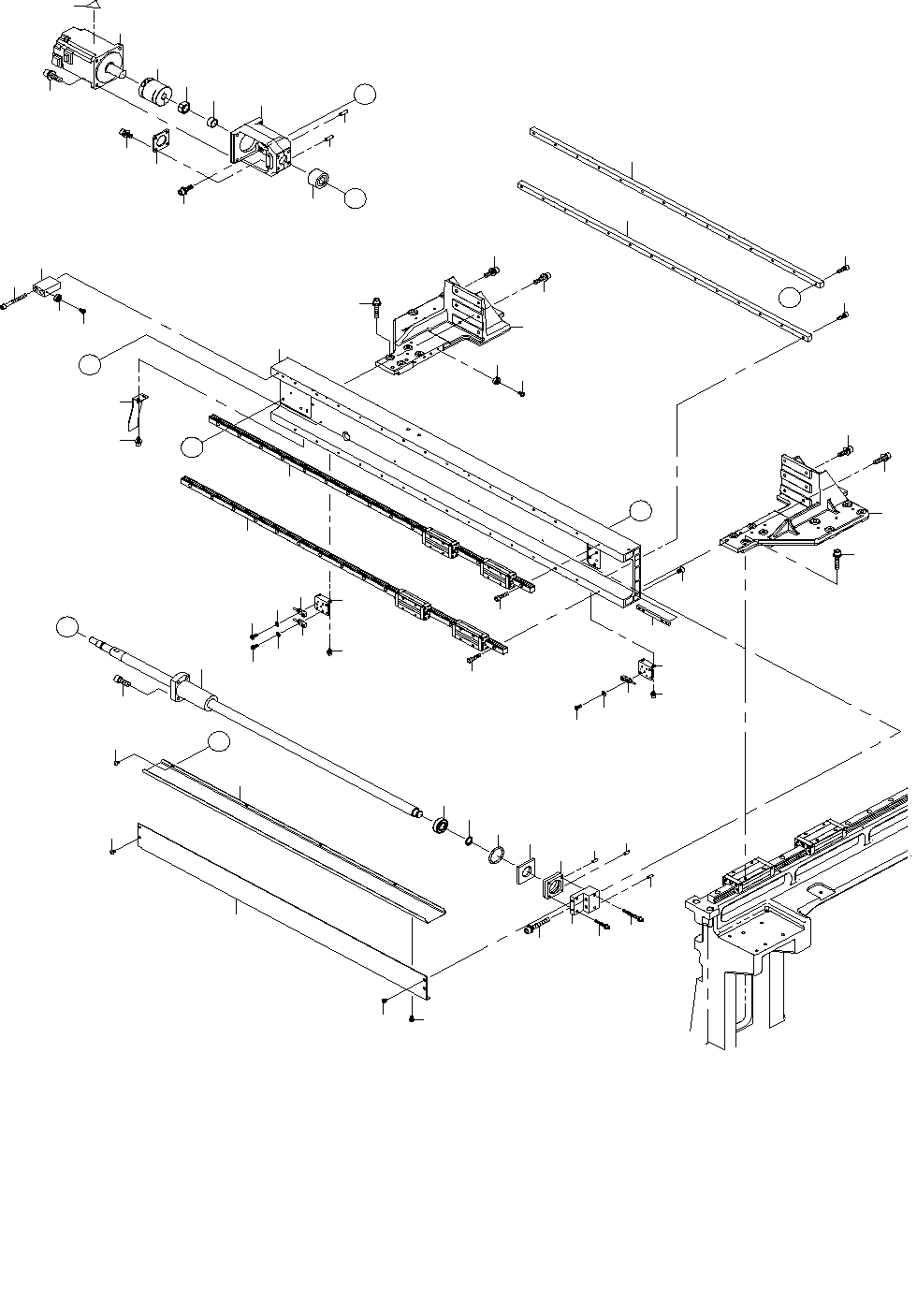

12.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係（１）
Ｃ
Ｂ
２
１
２５
１８
１２
２１
１０
８
４３
５１
５２
２３
２２
Ｂ
Ｃ
２
１５
３７
４０
４０
Ａ
Ａ
３８
３９
３３
３２
２７
３１
３０
１４
３
５０
４７
５３
６
７
２９
２４
Ｄ
７
６
Ｄ
４
４
４８
４９
４６
４５
４４
４５
４４
３６
３６
３７
１３
２４
２５
５
５
５４
４２
９
１１
１６
１７
２０
１９
２８
２８
９
３４
３５
２６
２８
４０
４１
５５
５５
５５
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61579 X_FRAME_END_L_350
Ｘフレームエンド＿Ｌ＿３５０
1
2 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
16
3 401-61580 X_FRAME_END_R_350
Ｘフレームエンド＿Ｒ＿３５０
1
4 402-55532 X_BACK_BAR_J1_CM
ＸバックバーＪ１＿ＣＭ
2
5 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
28
6 402-06431 SHS15_L890
ＳＨＳ１５＿Ｌ８９０
2
7 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
30
8 401-90239 X_MOTOR_FRAME2
Ｘモータフレーム２
1
9 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
2
10 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
4
11 SB-1150016-00 BEARING
ころがり軸受
1
12 401-77465 BEARING_PLATE
ベアリングプレート
1
13 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
14 402-06433 X_BALL_SCREW
Ｘ軸ボールねじ
1
15 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
4
16 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
1
17 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
1
18 401-72739 COUPLING_X_044
カップリングＸ＿０４４
1
19 401-29653 X AXIS MOTOR
Ｘ軸モータ
1
20 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール ２（３１．５）
1
21 SL-6062042-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
4
22 401-10222 X_STOPPER
Ｘストッパ
1
23 SM-6044002-TN SCREW M4X0.7 L=40
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝４０
2
24 400-49671 COVER CUSHION
カバークッション
2
25 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
26 401-82752 X_STOPPER_RUBBER
Ｘストッパラバー
1
27 401-90235 X_BS_FRAME
Ｘ＿ＢＳフレーム
1
28 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
3
29 SL-6053592-TN SCREW M5 L=35
座金付き六角穴ボルト Ｍ５ Ｌ＝３５
2
30 401-27577 X_BALL_SCREW_SUPPORT
Ｘボールスクリューサポート
1
31 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
1
32 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
2
33 SL-6044092-TN SCREW M4 L=40
座金付き六角穴ボルト Ｍ４ Ｌ＝４０
2
34 SB-1150004-00 BEARING
ころがり軸受
1
35 RC-0150001-KP C-RING 15 (13.8)
Ｃ形止め輪 １５（１３．８）
1
36 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
8
37 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
38 402-06509 X_OIL_GUARD_F_J1
ＸオイルガードＦ＿Ｊ１
1
39 402-06508 X_OIL_GUARD_U_J1
ＸオイルガードＵ＿Ｊ１
1
40 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
10
41 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
2
42 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
4
43 401-46922 X_LMT_BR
Ｘ＿ＬＭＴブラケット
1
44 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
2
45 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
46 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
47 401-46922 X_LMT_BR
Ｘ＿ＬＭＴブラケット
1
48 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
49 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
51 401-61595 Y_SENSOR_DOG_350
Ｙ＿センサ＿ドグ＿３５０
1
52 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
53 402-06435 X_AXIS_FRAME
Ｘ軸フレーム
1
54 401-86201 X_NUT_PLATE
Ｘナットプレート
2
55 WP-0320501-SC WASHER M3
平座金 Ｍ３
3
