SP18P-L
参考手册
1.4
对应基板规格
Page 1-12
1.4
对应基板规格

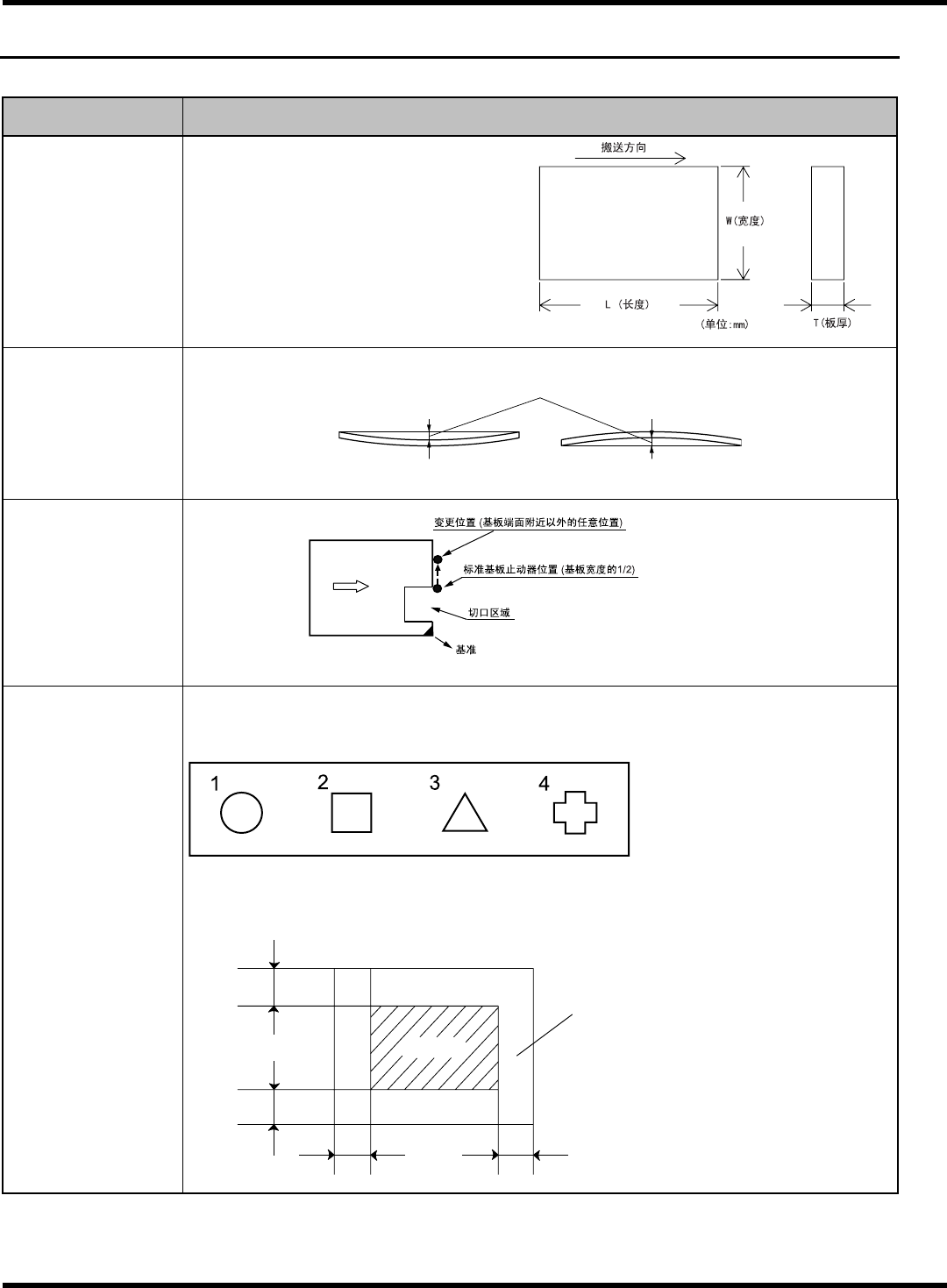

项目
规格
基板尺寸
(mm)
基板尺寸
L
尺寸
最小
: 50 (L)
×
50 (W)
最大
: 510 (L)
×
460 (W)
基板厚度
0.3
≤
T
≤
4.0
4Z4C-005C
基板弯曲容许范围
±
1.0 mm
以内
弯曲量
1B4C-003E
基板断面
基板切口范围
基板流向
EJP1A-901C
基板有切口时，可将止动器停
止位置变更到
XY
方向的任意
位置。
标记形状示例
基板识别补正按照识别标记和回路图案的位置关系进行补正。
识别标记和基板需要一定的对比度
(
二值对比度图像
)
EJP1A-978E
标记尺寸和背景
在标记背景上，要有一定尺寸以上的与该标记不同的不干涉区域
基板识别标记
Mark
a
a
aa
4Z4C-014E
不干涉区域
a
≥
0.2 mm
∗
标记不一定为黑色。
EJP1A-C-RMA01-A02-01
SP18P-L
参考手册
1.5
网板框重组步骤
Page 1-13
1.
1.5
网板框重组步骤
1.5.1
丝网网板规格
(
标准规格
:
流向为左
→
右，前侧基准
)
可以以标准规格使用的网板
丝网网板
种类
丝网网板
尺寸
对应的最大
基板尺寸
制版基准
(Y
方向
)
制版基准
(X
方向
)
29
英寸框
(L
尺寸基准
)
29
英寸框
(D
尺寸基准
)
29
英寸框
(DEK
基准
)
29
英寸框
(MPM
基准
)
736 mm
×
736 mm
最大为
510 mm
×
460 mm
中心
(
推荐
)
/
前侧
全部为
中心
选择
M
尺寸
(
选购件
)
，也可使用下列网板。
650 mm
×
550 mm (
横向长
)
550 mm
×
650 mm (
纵向长
)
M
尺寸框
600 mm
×
550 mm (
纵向长
)
最大为
330 mm
×
250 mm
中心
/
前侧
全部为
中心
因为从网板的下方进行网板识别，识别标记需要设置在下方，或者以贯穿孔制作。
如果网板下方没有识别标记，以网板开口部为基准调整位置。
任何一个丝网网板所对应的最小基板尺寸都是
50 mm
×
50 mm
。
SP18P-L
只有前侧基准。请注意没有后侧基准规格。
若要使用除上列一览表以外的丝网网板、制版基准，请与本公司接洽。
变更丝网网板框尺寸时，需要变更网板数据及网板支座宽度。
选择
M
尺寸规格
(
选购件
)
时，为了防止与网板干涉，夹持器和清洁装置将成为
M
尺寸专用
零件。
(
不能生产
M
尺寸以上的基板。
)
请注意模板的尺寸。请将
Y
方向的网板粘贴用的银标签贴到基板尺寸
+
单侧
75 mm
的范围
之外。
(
如果在
75mm
以内有银色标签，将对品质带来影响，或者需要进行印刷范围偏移量。
)
通知
变更网板尺寸时，有必要变更网板数据的
[
框种类
]
、
‘
制版基准
’
以及拧松下一页记载
的各螺丝重组网板支座。
