SP18P-L 参考手册 1.6 网板坐标基准 Page 1-17 1.6.2 标准 (29 英寸框 L 尺寸基准 ): 736 × 736 ( 前侧中心基准 ) ( 单位 : mm) 名称 张力膜·网眼 粘接范围 ( 宽 : 15 mm ) 模板、网眼 基板外形 制版基准 丝网面 ∗ 网板框材质 : 铝管 通知 • 请使基板的中心位于 标记的位置进行图案制版。 网眼、 金属组合也位于同样的位 置。 • 网眼的规…
SP18P-L
参考手册
1.6
网板坐标基准
Page 1-16
1.
1.6
网板坐标基准

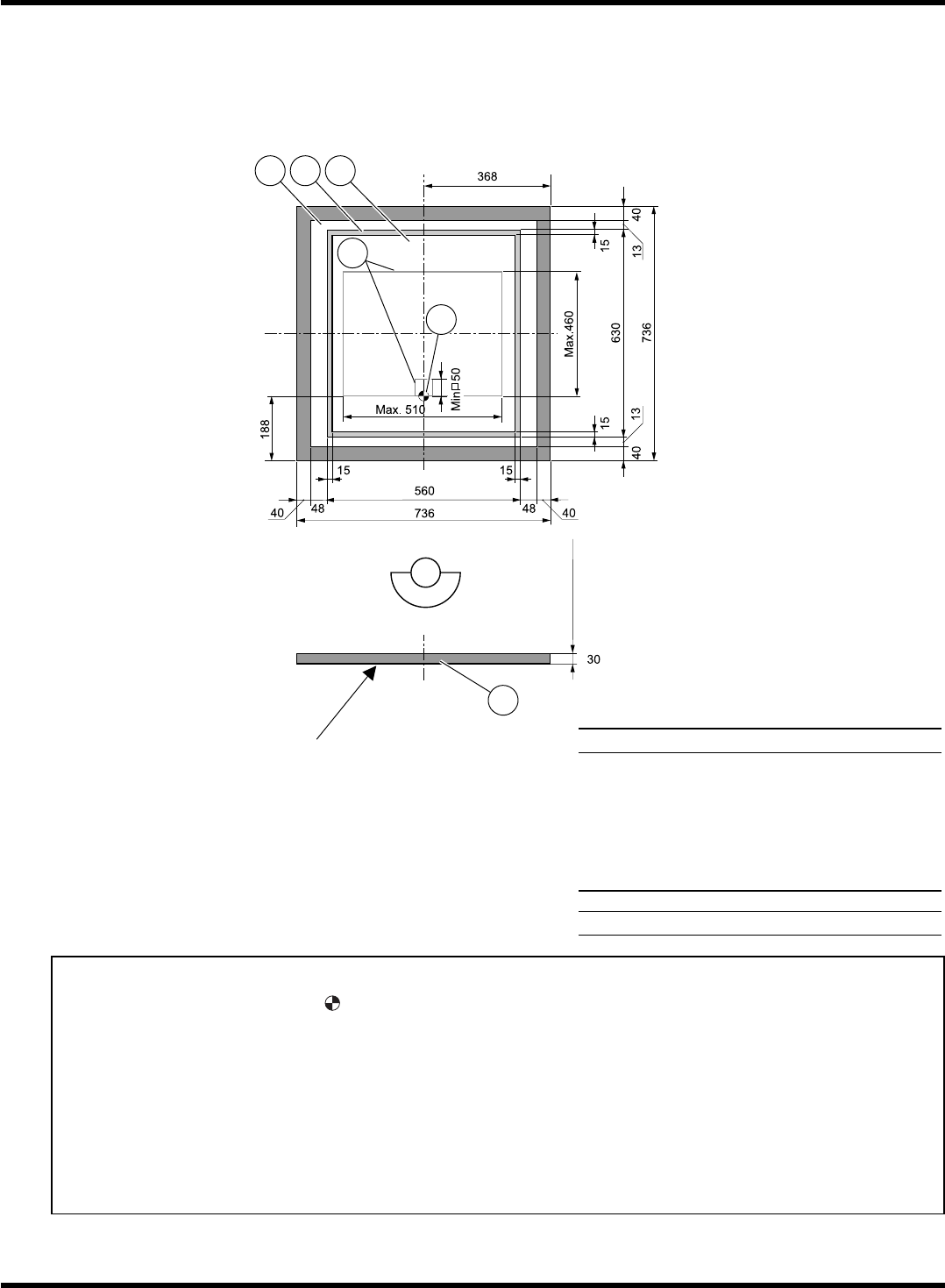

1.6.1
标准
(29
英寸框
L
尺寸基准
): 736
×
736
(
单位
: mm)
名称
张力膜·网眼
粘接范围
(
宽
: 15 mm)
模板、网眼
基板外形
制版基准
丝网面
∗
网板框材质
:
铝管
通知
•
请使基板的中心位于
标记的位置进行图案制版。网眼、金属组合也位于同样的位
置。
•
网眼的规格是整个面均为网眼。
•
在金属组合规格中
560 mm
×
640 mm
的模板位置如上图所示。
•
请注意模板的尺寸。请将
Y
方向的网板粘贴用的银标签贴到基板尺寸
+
单侧
75 mm
的范围之外。
(
若有银色标签，将对品质带来影响，或者需要进行印刷范围偏移量。
)
•
若要使用比
100
µ
m
更薄的网板，请与本公司接洽。
•
关于使用上图以外的基准网板，请向本公司咨询。
EJP1A-C-RMA01-A04-00
识别标记
在贯穿孔或下方设置标记
(
必须在基板区域内
)
EJP1A-950E
1
2
3
4
5
6
中心
/
中心基准
可安装的厚度
20
∼
42
作业者侧
SP18P-L
参考手册
1.6
网板坐标基准
Page 1-17

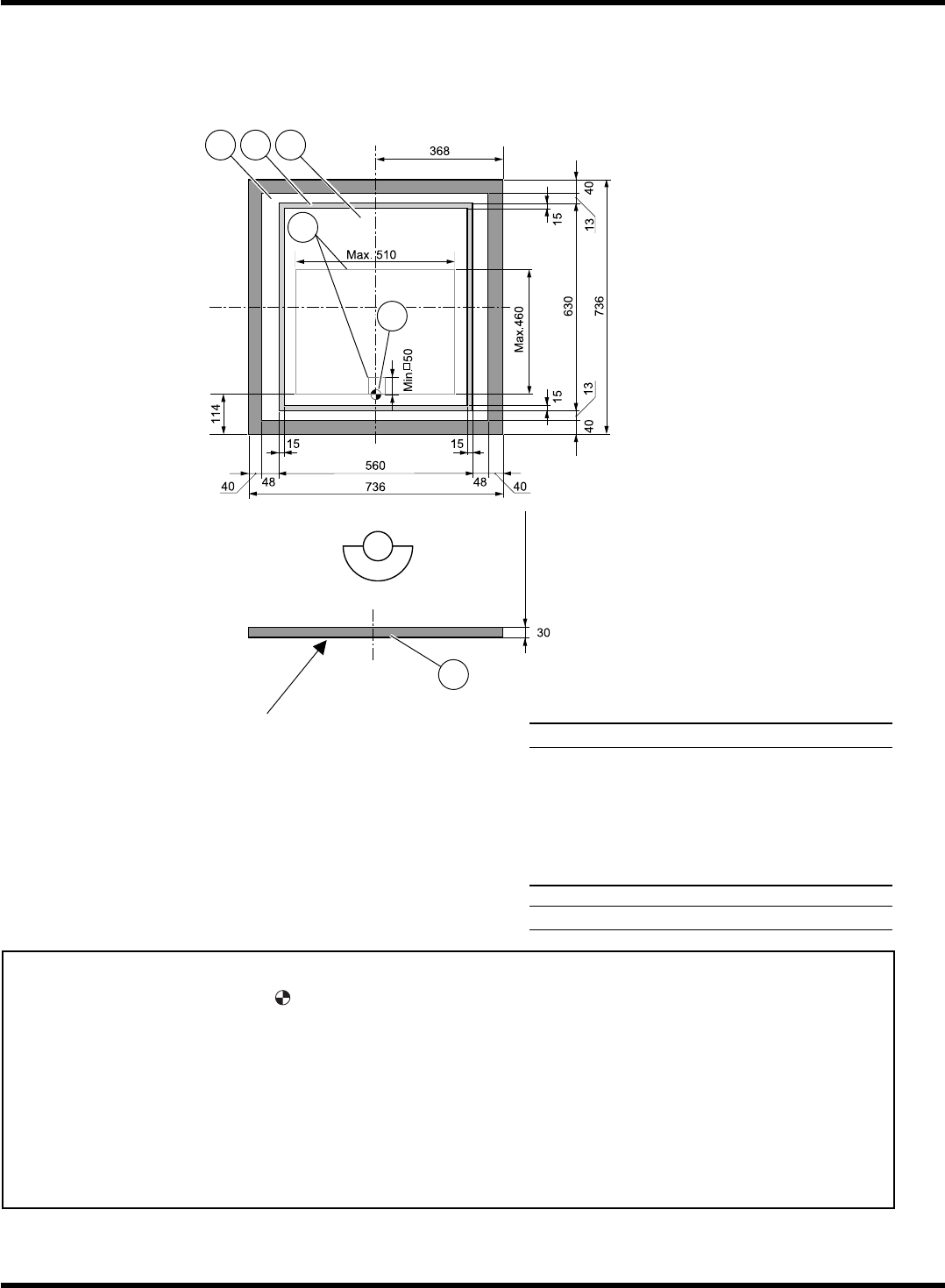

1.6.2
标准
(29
英寸框
L
尺寸基准
): 736
×
736 (
前侧中心基准
)
(
单位
: mm)
名称
张力膜·网眼
粘接范围
(
宽
: 15 mm)
模板、网眼
基板外形
制版基准
丝网面
∗
网板框材质
:
铝管
通知
•
请使基板的中心位于
标记的位置进行图案制版。网眼、金属组合也位于同样的位
置。
•
网眼的规格是整个面均为网眼。
•
在金属组合规格中
560 mm
×
640 mm
的模板位置如上图所示。
•
请注意模板的尺寸。请将
Y
方向的网板粘贴用的银标签贴到基板尺寸
+
单侧
75 mm
的范围之外。
(
若有银色标签，将对品质带来影响，或者需要进行印刷范围偏移量。
)
•
若要使用比
100
µ
m
更薄的网板，请与本公司接洽。
•
关于使用上图以外的基准网板，请向本公司咨询。
EJP1A-C-RMA01-A04-00
识别标记
在贯穿孔或下方设置标记
(
必须在基板区域内
)
EJP1A-960E
1
2
3
4
5
6
可安装的厚度
20
∼
42
作业者侧
SP18P-L
参考手册
1.6
网板坐标基准
Page 1-18
1.6.3
标准
(29
英寸框
DEK
基准
): 736
×
736 (
前侧中心基准
)
不能对应改进型刮板。
(
单位
: mm)
名称
张力膜·网眼
粘接范围
(
宽
: 15 mm)
模板、网眼
基板外形
制版基准
丝网面
∗
网板框材质
:
铝管
通知
•
请使基板的中心位于
标记的位置进行图案制版。网眼、金属组合也位于同样的位
置。
•
网眼的规格是整个面均为网眼。
•
在金属组合规格中
560 mm
×
640 mm
的模板位置如上图所示。
•
请注意模板的尺寸。请将
Y
方向的网板粘贴用的银标签贴到基板尺寸
+
单侧
75 mm
的范围之外。
(
若有银色标签，将对品质带来影响，或者需要进行印刷范围偏移量。
)
•
若要使用比
100
µ
m
更薄的网板，请与本公司接洽。
•
关于使用上图以外的基准网板，请向本公司咨询。
EJP1A-C-RMA01-A04-00
识别标记
在贯穿孔或下方设置标记
(
必须在基板区域内
)
EJP1A-961E
1
2
3
4
5
6
可安装的厚度
20
∼
42
作业者侧
