SP18P-L 参考手册 4.1 机器调整 Page 4-9 4.1.9 印刷测试 确认从基板搬入到印刷·搬出为止的 动作。 在进行印刷时根据焊料的状态有不能 达到理想印刷精度的情况 ( 焊料未充分揉合粘度过低时 ) 。通 过摊平焊料印刷及印刷状态检查，能 实现印刷精度均一的正确的 印刷。 a. 操作面板的 UNLOCK + [ 网板识别 ] 进行网板识别，计算印刷位置。 b. [ 摊平焊料印刷 ] 为了摊平初期投入的焊料而进行印刷 及…
SP18P-L
参考手册
4.1
机器调整
Page 4-8
4.1.7
网板识别
进行网板识别，补正网板识别点。
•
如果按操作面板的
UNLOCK
+
[
网板识别
]
，将根据
生产数据执行网板识别。
4.1.8
焊料供给
确认焊料供给装置的动作。也可在更换焊料筒头时使用。
∗
仅在功能软开关的
“
焊料自动供给
”
被设定时可以进行动作。
a.
操作面板的
UNLOCK
+
[
刮板
↑
]
刮板上升。
b.
操作面板的
UNLOCK
+
[
吐出位置移动
]
将刮板头向焊料供给位置移动。
c.
操作面板的
UNLOCK
+
[
刮板
↓
]
刮板下降。
d.
操作面板的
UNLOCK
+
[
吐出
]
反转显示
:
吐出焊料。
e.
操作面板的
UNLOCK
+
[
负压
]
反转显示
:
在气缸内吸着焊料。
f.
操作面板的
UNLOCK
+
[
焊料供给动作
]
执行焊料的自动供给。
EJP1A-C-RMA04-A01-00
EJP1A-Ma-0001
EJP1A-Ma-0028
a cb
d e
f
SP18P-L
参考手册
4.1
机器调整
Page 4-9
4.1.9
印刷测试
确认从基板搬入到印刷·搬出为止的动作。
在进行印刷时根据焊料的状态有不能达到理想印刷精度的情况
(
焊料未充分揉合粘度过低时
)
。通
过摊平焊料印刷及印刷状态检查，能实现印刷精度均一的正确的印刷。
a.
操作面板的
UNLOCK
+
[
网板识别
]
进行网板识别，计算印刷位置。
b. [
摊平焊料印刷
]
为了摊平初期投入的焊料而进行印刷及刮板印
压的调整。
c. [
印刷状态检查
]
进行一系列的动作，确认印刷状态。
摊平焊料印刷
No.
说明
F
前侧的刮板
R
后侧的刮板
a
按各键设定印压值。
(
本公司推荐印压为
10
×
10
-2
N ~ 15
×
10
-2
N)
∗
但是，根据印刷条件、焊料种类的不同，
印压也有所不同。
b
如果按操作面板的
UNLOCK
+
各种开关，可进行
各动作的指定。
c
设定印刷动作次数。
d
显示印刷条件数据。
EJP1A-C-RMA04-A01-01
EJP1A-Ma-0006
a
b c
EJP1A-Ma-0037
a
b
d
c
SP18P-L
参考手册
4.1
机器调整
Page 4-10

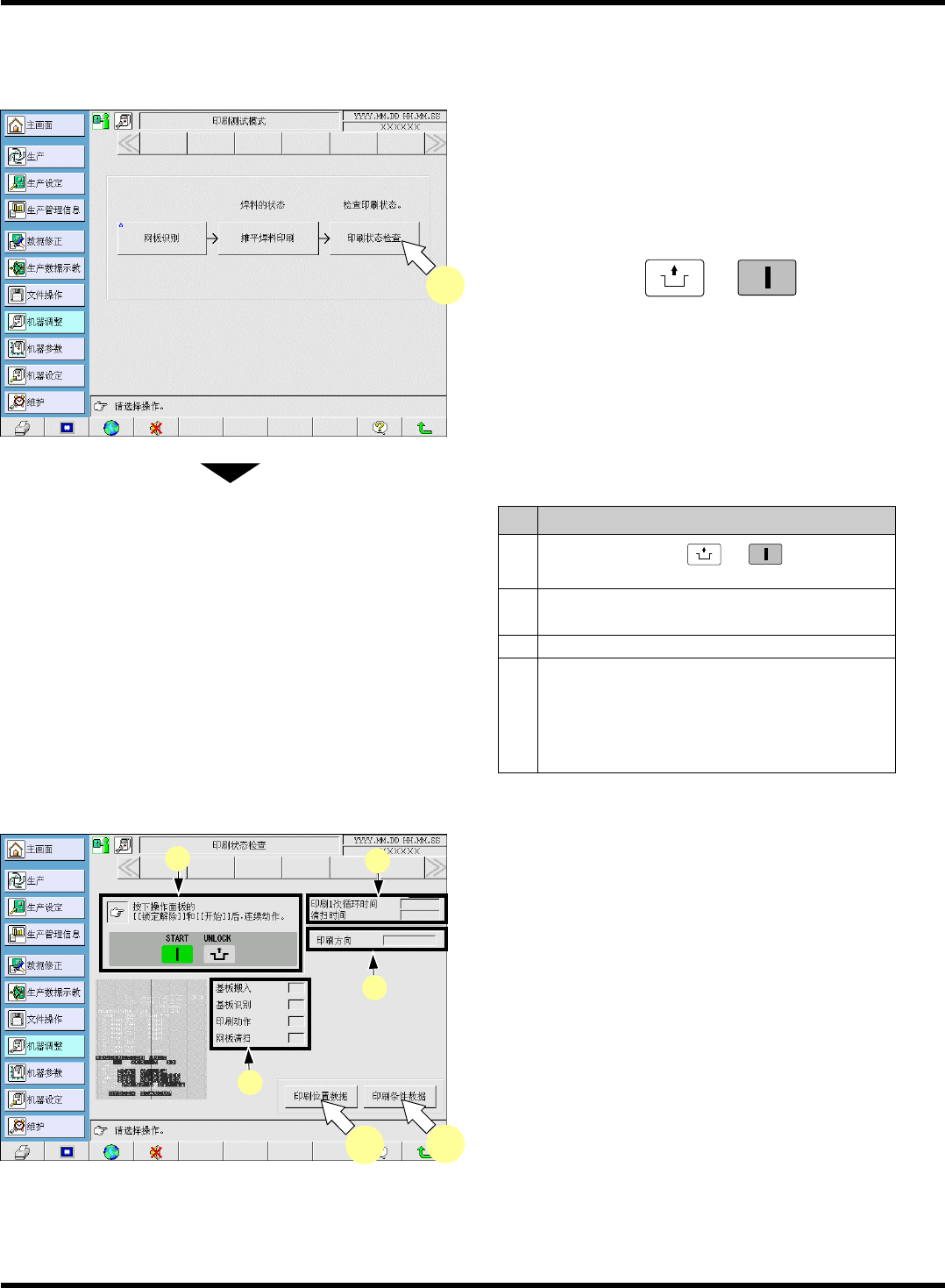

印刷状态检查
[
印刷状态检查
]
是在脱机状态下，进行从基板搬入到印刷及焊料识别的一系列的循环动作。
1.
按
[
印刷状态检查
]
。
•
在脱机的状态下进行一系列循环动作。
2.
按操作面板的
UNLOCK
+
START
。
•
进行从基板搬入到网板清扫的一系列的动作。
3.
按
[
印刷条件数据
]
。
•
显示印刷条件设定画面。
4.
按
[
印刷位置数据
]
。
•
显示印刷位置数据画面。
No.
说明
a
如果按操作面板的
UNLOCK
+
START
，将执行从基
板搬入到网板清扫的一系列的动作。
b
显示
1
次循环所费的时间，清扫所费的时间。
(
单位为
0.1
秒
)
c
显示印刷方向。
d
亮灯显示动作中的项目。动作结束后显示动作
结果。
动作正常结束时显示
‘OK’
。
异常结束时显示
‘NG’
。
此时请对
NG
项目进行确认。
EJP1A-C-RMA04-A01-00
EJP1A-Ma-0006
1
EJP1A-Ma-0008
4
3
a
b
c
d
