SP18P-L 参考手册 3.1 生产设定 Pag e 3-5 3.1.4 焊料供给 将焊料供给到网板上时 使用。 1. 按操作面板的 UNLOCK + [ 焊料供给 ] 。 • 显示 < 焊料供给 > 画面。 2. 将焊料供给到网板上完成后，按 [ 完成 ] 按 钮。 3. 指定印刷开始位置。 • 被选择的按钮以反转方 式显示。 4. 按操作面板的 UNLOCK + [ 完成 ] 。 • 刮板将移动到所指定的 位置。 ∗ …
SP18P-L
参考手册
3.1
生产设定
Page 3-4
3.1.3
网板设置
交换或设置网板时使用。

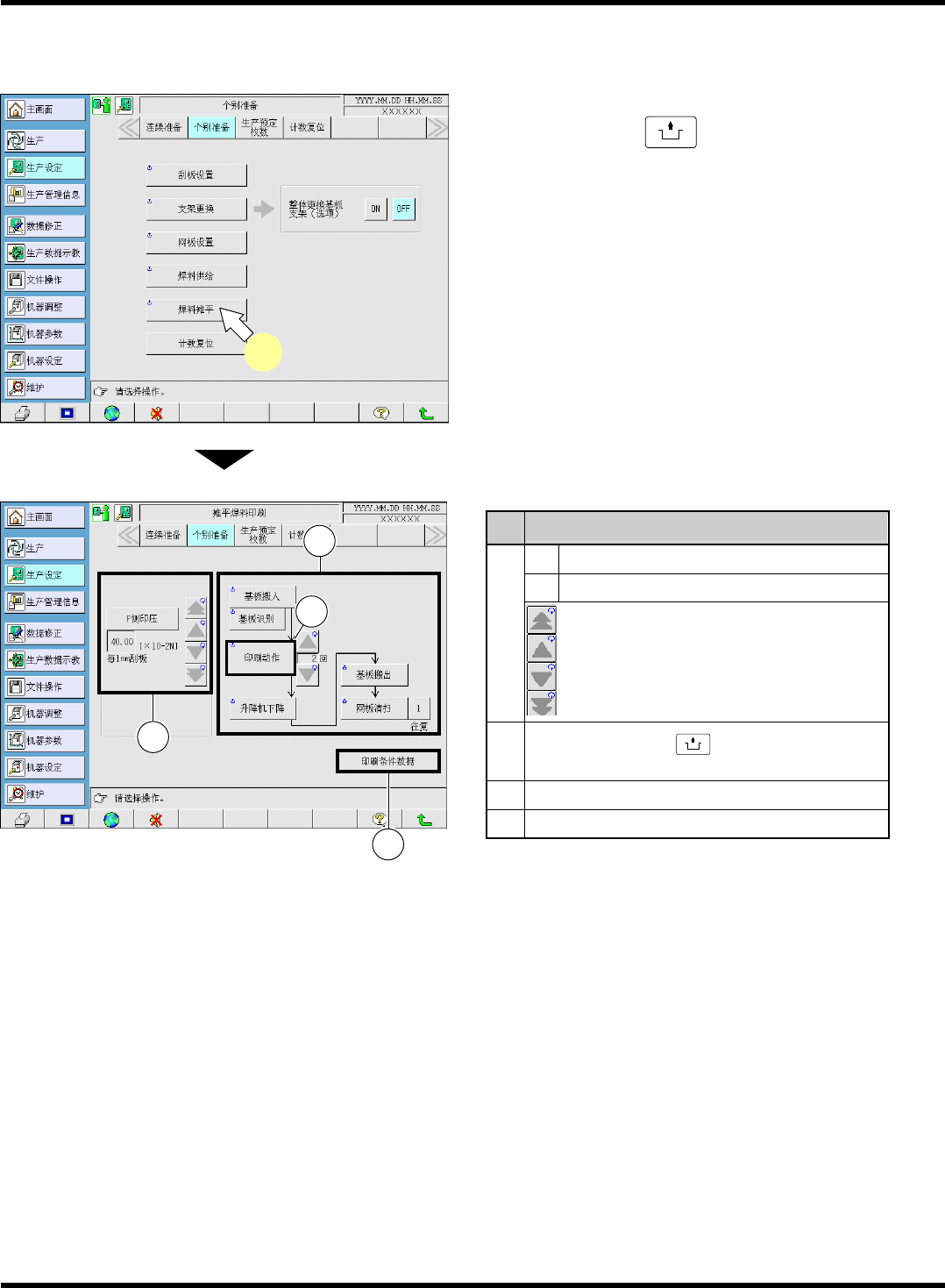

1.
按操作面板的
UNLOCK
+
[
网板设置
]
。
•
照相机将移动到前侧，进行网板设置以使照相
机上部的标志与网板的前侧端面相一致。
•
作业完成后，进行网板识别。
EJP1A-Pc-0043
1
EJP1A-C-RMA03-A01-01
SP18P-L
参考手册
3.1
生产设定
Page 3-5
3.1.4
焊料供给
将焊料供给到网板上时使用。
1.
按操作面板的
UNLOCK
+
[
焊料供给
]
。
•
显示
<
焊料供给
>
画面。
2.
将焊料供给到网板上完成后，按
[
完成
]
按
钮。
3.
指定印刷开始位置。
•
被选择的按钮以反转方式显示。
4.
按操作面板的
UNLOCK
+
[
完成
]
。
•
刮板将移动到所指定的位置。
∗
开始生产时，从在此所指定的位置起开始生产。
EJP1A-C-RMA03-A01-01
EJP1A-Pc-0043
1
EJP1A-Pc-0008
2
EJP1A-Pc-0009
4
3
SP18P-L
参考手册
3.1
生产设定
Page 3-6
3.1.5
焊料摊平
摊平被供给的焊料时使用。
1.
按操作面板的
UNLOCK
+
[
焊料摊平
]
。
•
显示
<
焊料摊平
>
画面。
No.
说明
F
前侧的刮板
R
后侧的刮板
按各键设定印压值。
(
本公司推荐印压为
10
×
10
-2
N ~ 15
×
10
-2
N)
∗
但是，根据印刷条件、焊料种类的不同，
印压也有所不同。
如果按操作面板的
UNLOCK
+
各种开关，可进行
各动作的指定。
显示印刷条件数据。
设定印刷动作次数。
EJP1A-Pc-0043
1
EJP1A-C-RMA03-A01-01
EJP1A-Pc-0010
2
3
1
4
