SP18P-L 参考手册 4.1 机器调整 Page 4-5 4.1.4 基板识别 进行基板识别，补正基板识别点。 ∗ 仅在功能软开关的 “ 基板识别 ” 被设定时可以进行动作。 • 如果按操作面板的 UNLOCK + [ 基板识别 ] ，将根据 生产数据执行基板识别。 如果基板识别结束，将显示基板识别点的补 正值。 ( ) 中表示与基板相对的补正 值， 所以 显示为 “ 基板 ” 。 EJP1A -Ma-0001 1 EJP1A-…
SP18P-L
参考手册
4.1
机器调整
Page 4-4
4.1.3
搬送动作
确认各传送带间基板的搬送状态，移动到任意位置。
a.
操作面板的
UNLOCK
+
[
搬入
]
将基板从前工序搬送到基板支座。在前工序发出
请求信号。
b.
操作面板的
UNLOCK
+
[
搬出
]
将基板从基板支座搬送到后工序。
c.
操作面板的
UNLOCK
+
[
定位动作
]
仅进行基板的定位动作。
d.
操作面板的
UNLOCK
+
[
基板夹具
]
进行基板的夹具解除。
e.
操作面板的
UNLOCK
+
[
支架原点复归
]
支架返回到原点。
f.
操作面板的
UNLOCK
+
[
拔出
]
解除基板夹具后将显示基板拔出指示画面。
g.
搬送电机确认
∗
(
旋转方向
)
[
正转
] [
反转
]
可切换传送带的旋转方向。
∗
(
电机旋转
)
操作面板的
UNLOCK
+
[ON]
使搬送传送带旋转。
(
旋转时不能切换为反转。
)
操作面板的
UNLOCK
+
[OFF]
停止搬送传送带。
表示各传送带的显示按钮
绿色显示
:
表示存在基板的传送带。
搬送结束后，绿色显示按钮将熄灭，并黑色显示按钮将变为绿色显示。
黑色显示
:
表示基板的搬送地。
EJP1A-C-RMA04-A01-00
EJP1A-Ma-0003
1
2
a b
c
e
d
f
g
SP18P-L
参考手册
4.1
机器调整
Page 4-5

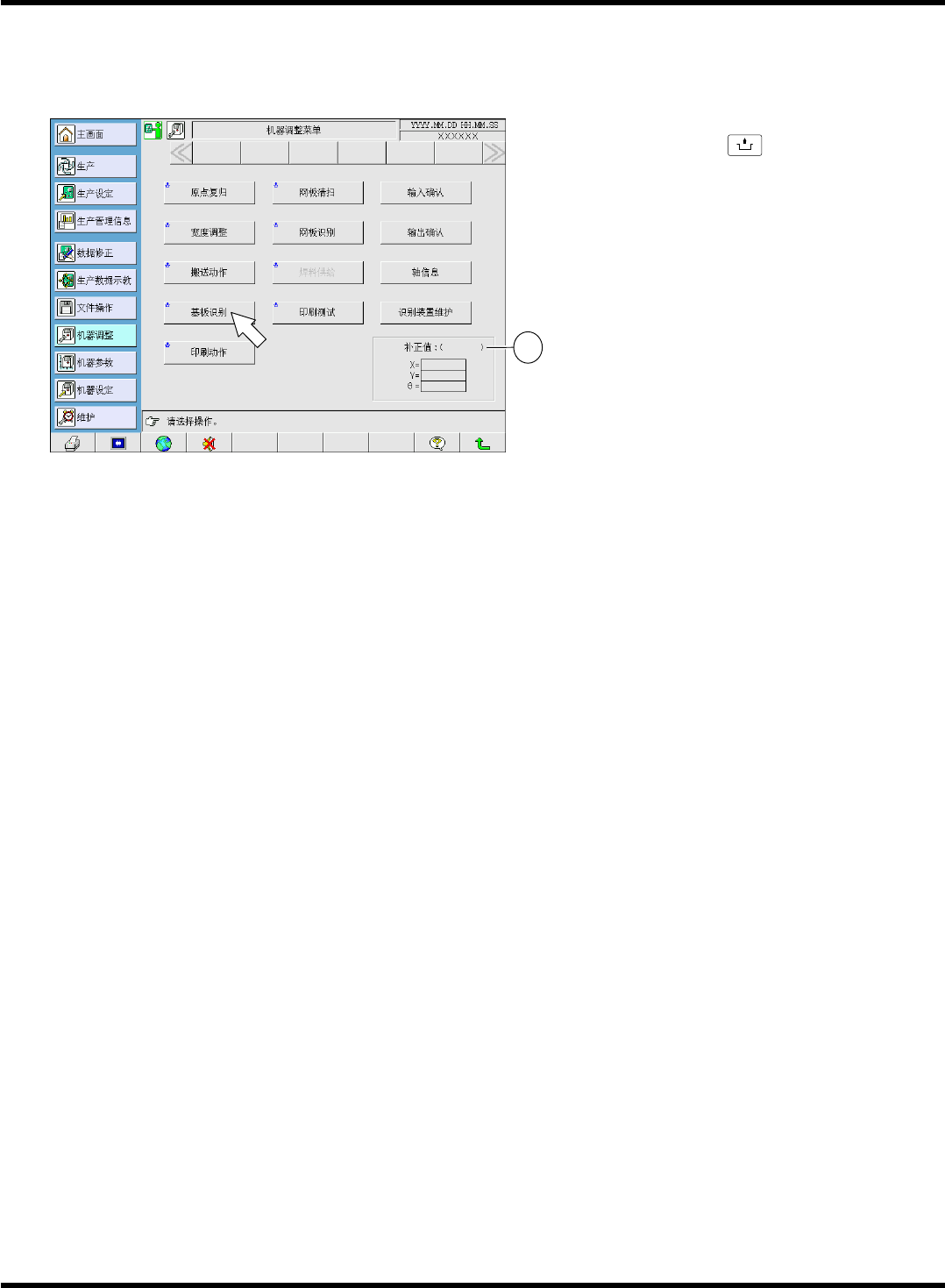

4.1.4
基板识别
进行基板识别，补正基板识别点。
∗
仅在功能软开关的
“
基板识别
”
被设定时可以进行动作。
•
如果按操作面板的
UNLOCK
+
[
基板识别
]
，将根据
生产数据执行基板识别。
如果基板识别结束，将显示基板识别点的补
正值。
( )
中表示与基板相对的补正值，所以
显示为
“
基板
”
。
EJP1A -Ma-0001
1
EJP1A-C-RMA04-A01-00
SP18P-L
参考手册
4.1
机器调整
Page 4-6

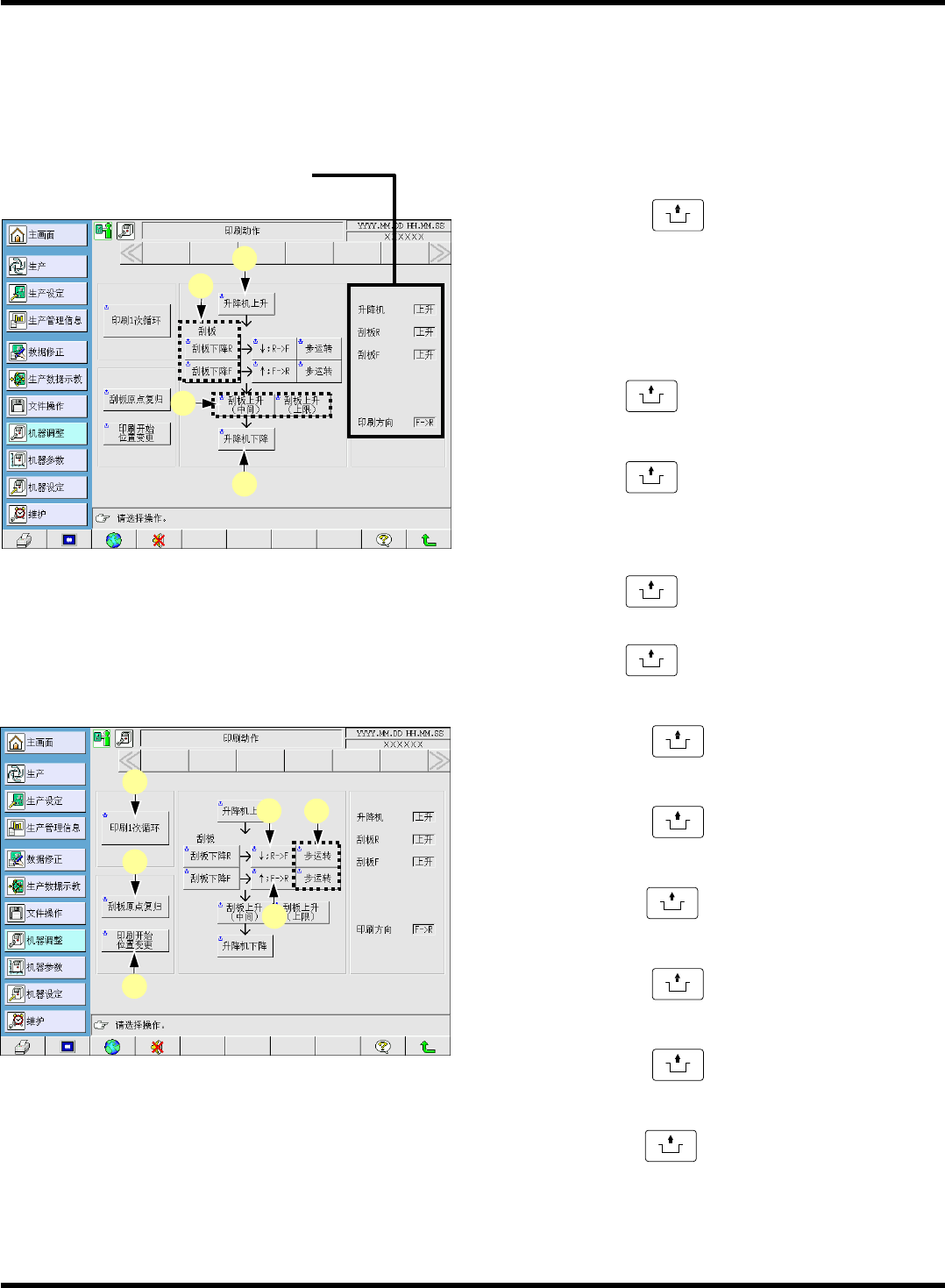

4.1.5
印刷动作
在
<
印刷动作
>
菜单中，进行刮板的上下动作和仅
1
次循环的印刷、升降机的上下动作等印刷工序
的动作的确认。
∗
基板不在中心传送带
(
基板支座上
)
上时，也可以进行各动作。
但是，在网板上有焊料的状态下使用此菜单时请注意基板的有无。
显示当前的刮板、升降机状态。
a.
操作面板的
UNLOCK
+
[
升降机上升
]
[
升降机下降
]
XY
工作台向印刷位置移动，升降机上升、下降。
印刷位置由印刷位置数据及基板确认的补正值
决定。
b.
刮板
∗
操作面板的
UNLOCK
+
[
刮板下降
R]
后面的刮板下降。
∗
操作面板的
UNLOCK
+
[
刮板下降
F]
前面的刮板下降。
c.
刮板上升
∗
操作面板的
UNLOCK
+
[
刮板上升
(
中间
)]
刮板将上升到中间高度位置。
∗
操作面板的
UNLOCK
+
[
刮板上升
(
上限
)]
刮板上升到上限位置。
d.
操作面板的
UNLOCK
+
[
↓
;R
→
F]
刮板移动到前侧。
e.
操作面板的
UNLOCK
+
[
↑
;F
→
R]
刮板移动到后侧。
f.
操作面板的
UNLOCK
+
[
步运转
]
刮板移动分几个阶段进行。
g.
操作面板的
UNLOCK
+
[
印刷
1
次循环
]
使升降机上升到下降之间的工序连续动作。
h.
操作面板的
UNLOCK
+
[
刮板原点复归
]
刮板移动到原点后停止。
i.
操作面板的
UNLOCK
+
[
印刷开始位置变
更
]
变更印刷开始位置。将刮板的存储位置变更至相
反侧。
EJP1A-C-RMA04-A01-00
EJP1A-Ma-0004
d
f
g
h
i
e
EJP1A-Ma-0004
a
a
b
c
