SP18P-L 参考手册 1.7 基板吸着盒 Page 1-24 1.7 基板吸着盒 1.7.1 安装概要 ( 前侧基准 ) 市场上销售产品的型号 名称 型号 止动栓 塞子 PT1/8 (SMC 生产 ) 接头 KQH08-01S (SMC 生产 ) 管 TU0805B (SMC 生产 ) EJP1A-C-RMA01-A05-00 EJP1A-053E 固定侧 Z − 板 盒 接头 管 止动栓 顶板 可动侧
SP18P-L
参考手册
1.6
网板坐标基准
Page 1-23
1.6.8
选购件
: 550
×
650
纵向长
/ 600
×
550
纵向长
(
前侧中心基准
)
(
单位
: mm)
名称
张力膜·网眼
粘接范围
(
宽
: 25 mm)
模板、网眼
基板外形
制版基准
丝网面
∗
网板框材质
:
铝铸造物、铝管
通知
•
请使基板的中心位于
标记的位置进行图案制版。网眼、金属组合也位于同样的位
置。
•
网眼的规格是整个面均为网眼。
•
在金属组合规格中
410 mm
×
460 mm
的金属位置如上图所示。
•
请注意模板的尺寸。请将
Y
方向的网板粘贴用的银标签贴到基板尺寸
+
单侧
75 mm
的范围之外。
(
若有银色标签，将对品质带来影响，或者需要进行印刷范围偏移量。
)
•
若要使用比
100
µ
m
更薄的网板，请与本公司接洽。
•
其它基准
(
端面等
)
请另行与本公司联络。
EJP1A-C-RMA01-A04-01
( )
内的数字为
600 mm
×
550 mm
框的值
识别标记
在贯穿孔或下方设置标记
(
必须在基板区域内
)
EJP1A-959E
1
2
3
4
5
6
可安装的厚度
20
∼
42
作业者侧
SP18P-L
参考手册
1.7
基板吸着盒
Page 1-24
1.7
基板吸着盒
1.7.1
安装概要
(
前侧基准
)
市场上销售产品的型号
名称
型号
止动栓
塞子
PT1/8 (SMC
生产
)
接头
KQH08-01S (SMC
生产
)
管
TU0805B (SMC
生产
)
EJP1A-C-RMA01-A05-00
EJP1A-053E
固定侧
Z
−
板
盒
接头
管
止动栓
顶板
可动侧

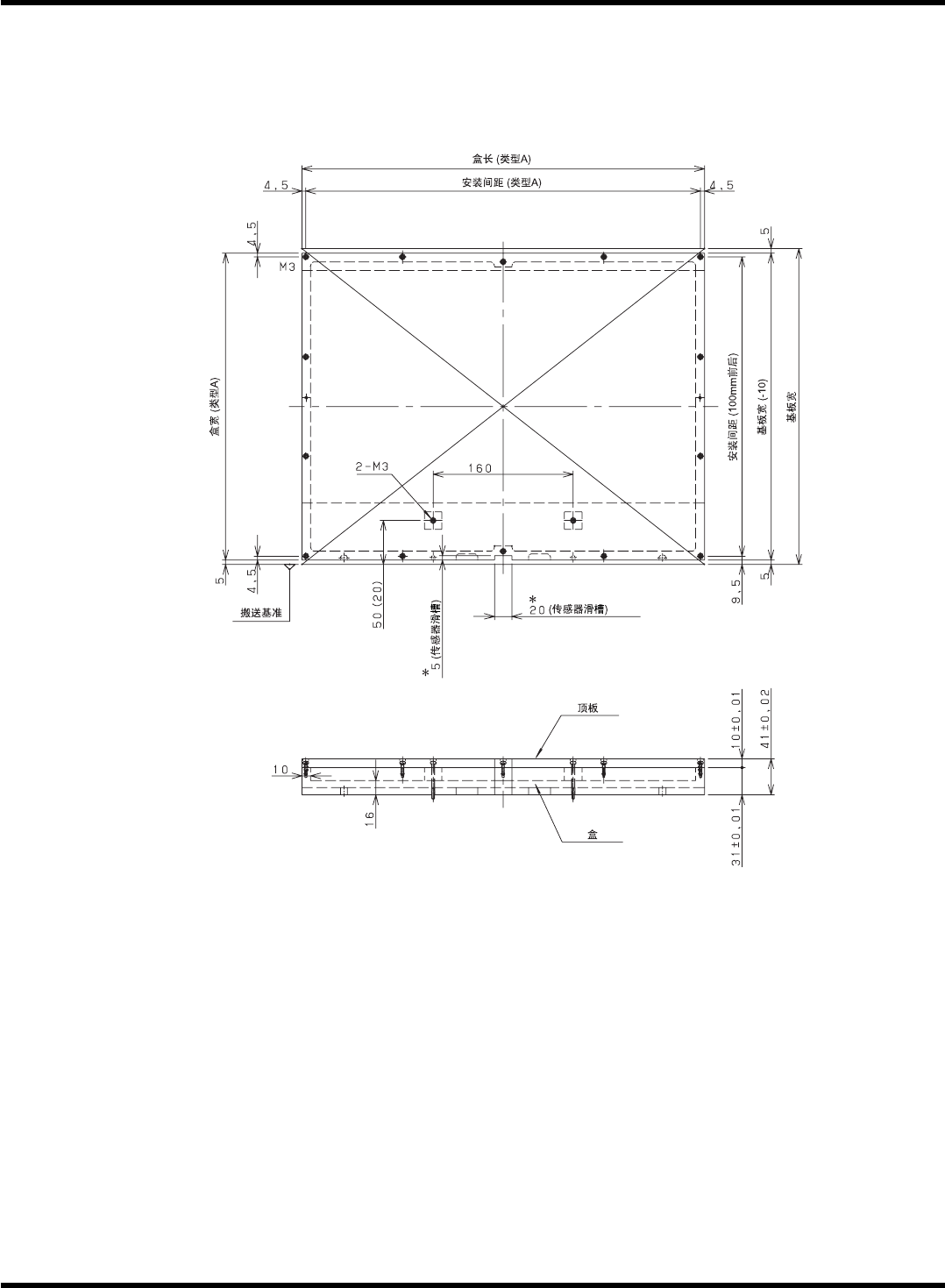

SP18P-L
参考手册
1.7
基板吸着盒
Page 1-25
1.7.2
基本尺寸
(
前侧基准
)
1.
请确保使用基板的宽度在图中所示的基板宽度之内。
2.
盒长类型
A
的基板长度
: 330 mm
以下
(
单位
: mm)
仅限于
SP18P-L
使用
(
或者仅限与
SP28P-DH
以后的机种共用
)
时不用保留传感器离开的
空间
(
∗
部
)
。
EJP1A-951C
EJP1A-C-RMA01-A05-00
