SP18P-L 参考手册 1.7 基板吸着盒 Page 1-26 1.7.3 盒设计示例 ( 前侧基准 ) 类型 A ( 单位 : mm) 仅限于 SP18P-L 使用 ( 或者仅限与 SP28P-DH 以后的机种共用 ) 时不用保留传感器离开的 空间 ( ∗ 部 ) 。 EJP1A-952C EJP1A-C-RMA01-A05-00
SP18P-L
参考手册
1.7
基板吸着盒
Page 1-25
1.7.2
基本尺寸
(
前侧基准
)
1.
请确保使用基板的宽度在图中所示的基板宽度之内。
2.
盒长类型
A
的基板长度
: 330 mm
以下
(
单位
: mm)
仅限于
SP18P-L
使用
(
或者仅限与
SP28P-DH
以后的机种共用
)
时不用保留传感器离开的
空间
(
∗
部
)
。
EJP1A-951C
EJP1A-C-RMA01-A05-00
SP18P-L
参考手册
1.7
基板吸着盒
Page 1-26

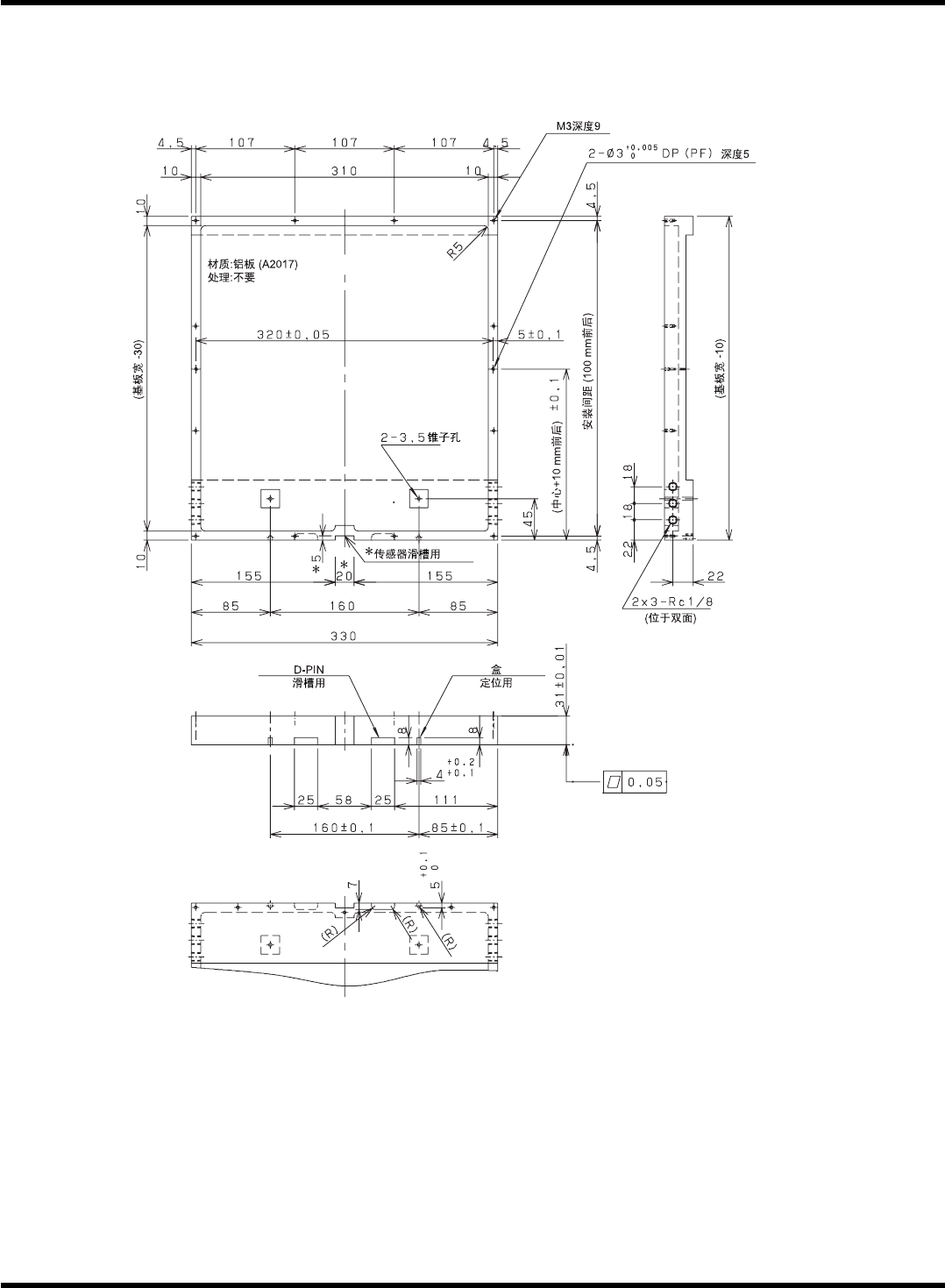

1.7.3
盒设计示例
(
前侧基准
)
类型
A
(
单位
: mm)
仅限于
SP18P-L
使用
(
或者仅限与
SP28P-DH
以后的机种共用
)
时不用保留传感器离开的
空间
(
∗
部
)
。
EJP1A-952C
EJP1A-C-RMA01-A05-00
SP18P-L
参考手册
1.7
基板吸着盒
Page 1-27

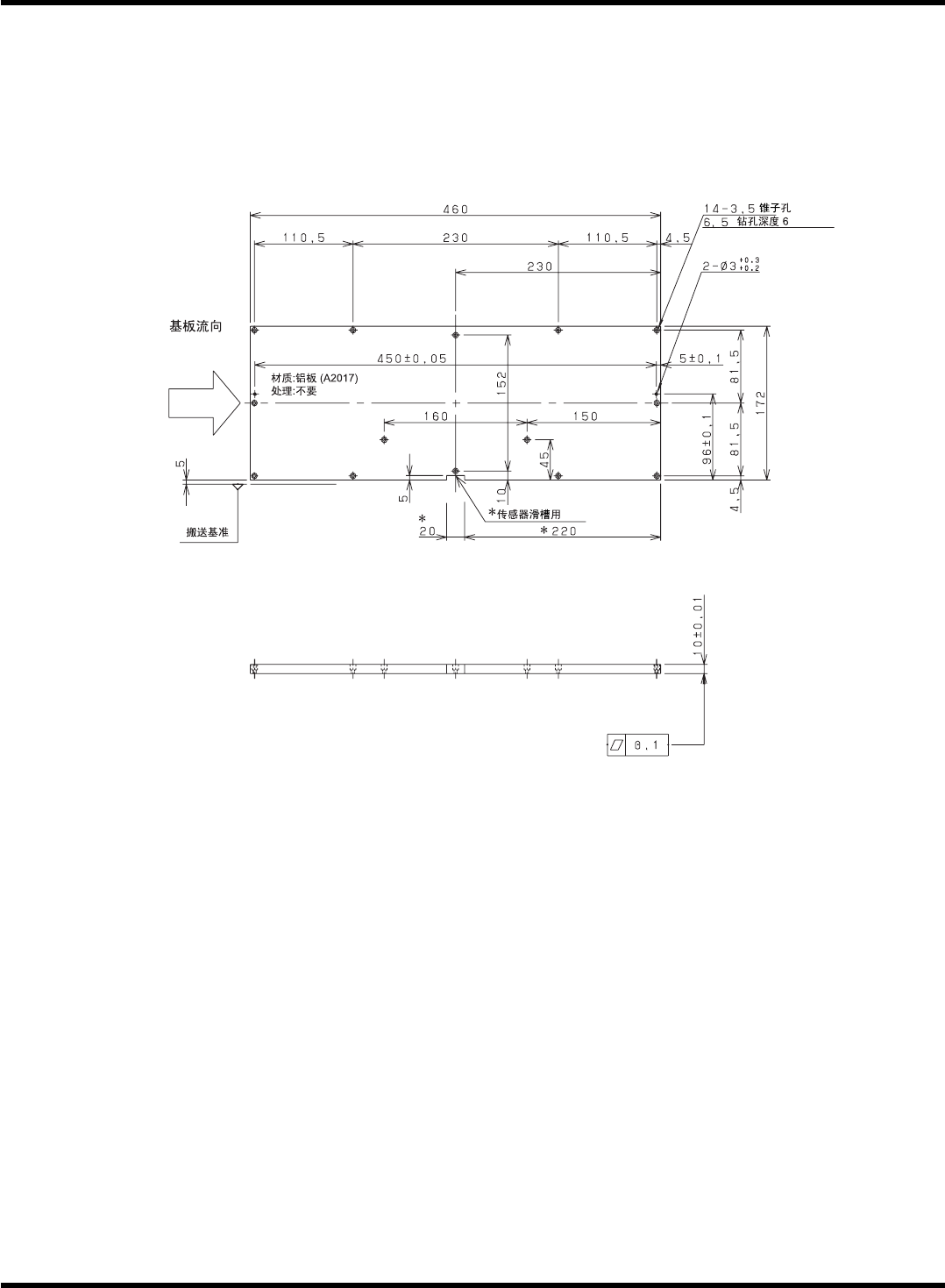

1.7.4
顶板设计示例
(
前侧基准
)
设计条件
1)
基板尺寸
: (L) 408 mm
×
(W) 182 mm
2)
基板流向
:
左
→
右流向
3)
基板定位基准
:
前侧基准、中心基准
4)
使用盒类型
:
类型
A
(
单位
: mm)
仅限于
SP18P-L
使用
(
或者仅限与
SP28P-DH
以后的机种共用
)
时不用保留传感器离开的
空间
(
∗
部
)
。
EJP1A-953C
EJP1A-C-RMA01-A05-00
