SP18P-L 参考手册 1.7 基板吸着盒 Page 1-29 L 尺寸 ( 单位 : mm) EJP1A-C-RMA01-A05-00 EJP1A-955C
SP18P-L
参考手册
1.7
基板吸着盒
Page 1-28

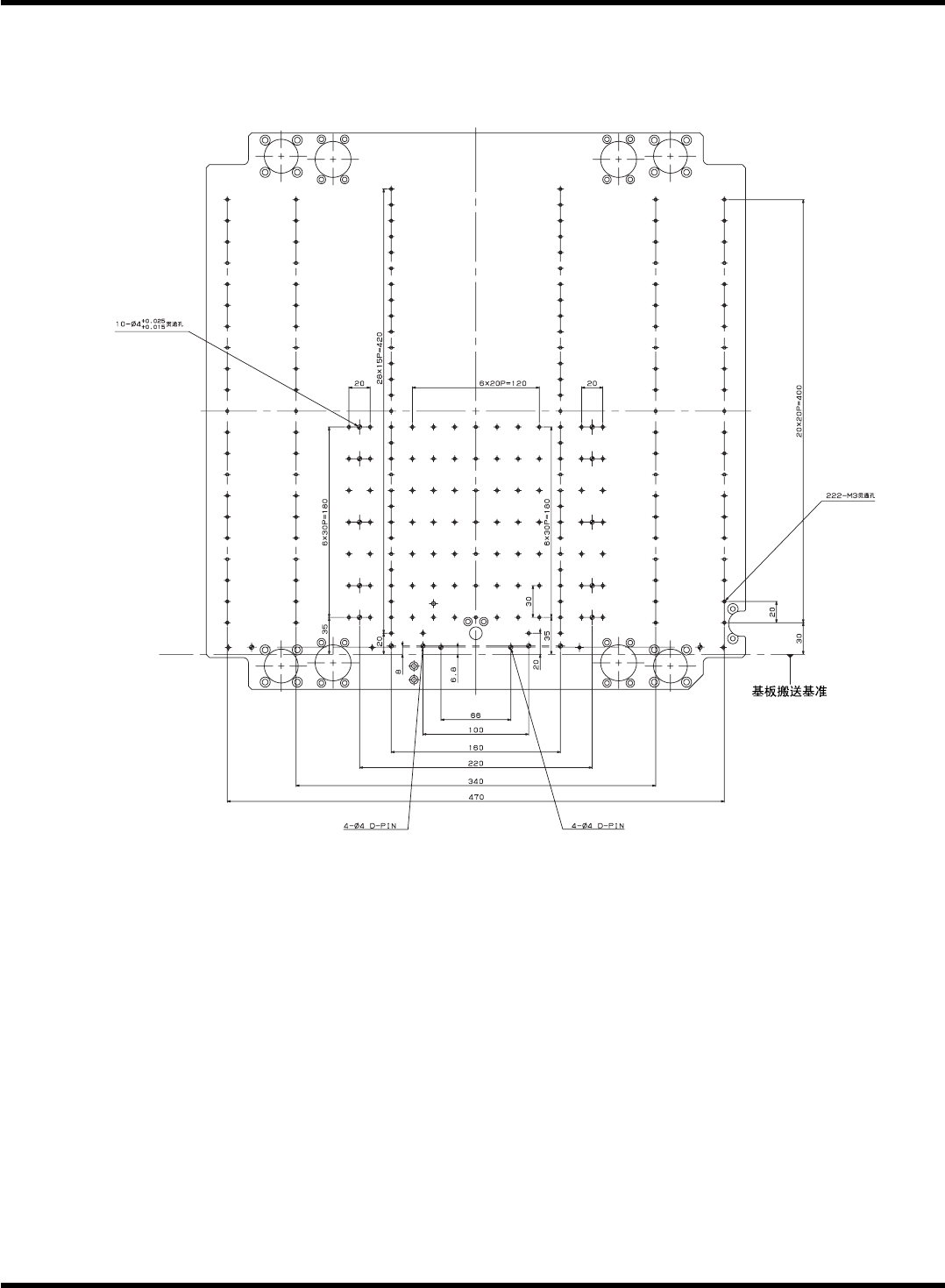

1.7.5
前侧基准顺流设计示例
(
单位
: mm)
EJP1A-C-RMA01-A05-00
EJP1A-956C
EJP1A-954C
SP18P-L
参考手册
1.7
基板吸着盒
Page 1-29
L
尺寸
(
单位
: mm)
EJP1A-C-RMA01-A05-00
EJP1A-955C
SP18P-L
参考手册
1.8
为了对应
M
尺寸装配
(
选购件
)
，重新组装零件的步骤
Page 1-30
1.8
为了对应
M
尺寸装配
(
选购件
)
，重新组装零件的步骤
网板的金属部分宽度为
510 mm
以下时，需要将
L
尺寸对应的装配重新组装成
M
尺寸对应
(
选购
件
)
的装配。没有软件的变更。
将
L
尺寸对应的装配重新组装成
M
尺寸对应
(
选购件
)
的装配时，为了防止装置破损，请务必进
行下列
4
个项目全部重新组装。
1
基板定位升降机
夹具爪分割片的卸下
2
吸引吸嘴的更换
3
溶剂吸嘴的更换
4
清洁装置
清洁纸宽度的变更
要求
本维护是在电源开关置于
ON ( I )
的状态下进行的作业。在可动部内进行作业时，请
务必将伺服开关置于
OFF ( O )
后，打开安全盖。
(
安全盖打开，可动部电机的电源将被
切断。
)
1.8.1
基板定位升降机、夹具爪分割片的卸下
要求
•
当进行夹具爪分割片的更换作业时，请充分注意不要被夹具爪分割片的边缘弄伤。
1.
将伺服开关置于
OFF (O)
。
2.
打开前面安全盖。
下一页
EJP1A-C-RMA01-A05-00
EJP1A-976E
金属部分的宽度
(510mm
以下
)
O
FF ( )
ON (
)
SERVO
